带导向轮的柔性带材夹持输送机构

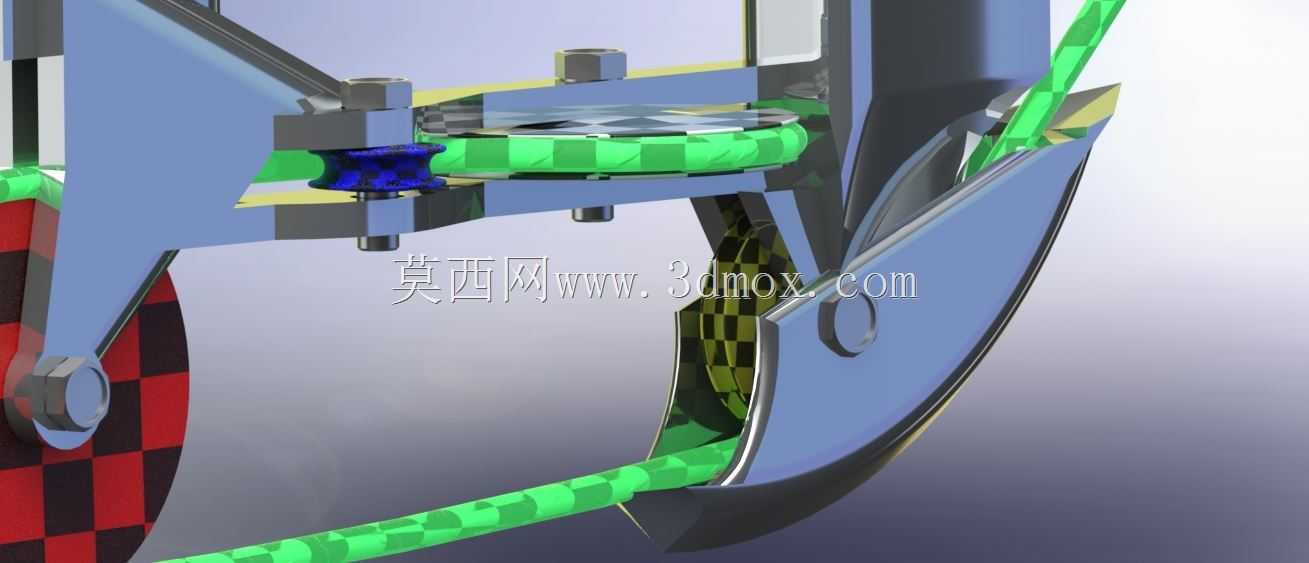

　　这套机构主要面向薄型柔性带材的连续输送场景，常见于包装产线的薄膜牵引、纺织面料的定长送料、印刷设备的纸带输送工位，核心作用是在带材行进过程中提供稳定的夹持牵引力，同时通过导向结构约束带材的行进路径，避免带材出现跑偏、褶皱、拉扯变形等问题。从结构组成来看，机构包含夹持锚定部件、导向滚轮组、侧向限位结构三个核心部分，夹持部件采用弧面贴合设计，接触边缘做了圆角钝化处理，不会对柔性带材表面造成压痕或刮伤，适配厚度在0.1mm到2mm之间的各类带状物料，包括塑料薄膜、编织带、薄金属箔、纸质带材等。导向滚轮组分为上下两组，下轮采用带防滑纹理的轮面设计，增大与带材接触面的摩擦力，上轮为压合式从动轮，可根据带材厚度自动调整压合间隙，

　　保证不同厚度的带材都能获得足够的牵引摩擦力，同时不会因为压合力过大导致带材被压溃。侧向的限位护板采用折弯成型的钣金结构，护板内侧与带材侧边保留0.5mm的活动间隙，既可以限制带材的横向窜动，又不会因为间隙过小刮蹭带材边缘。设计过程中优先考虑了机构的安装兼容性，整体安装基面采用标准孔位布局，可直接固定在现有产线的铝型材机架上，不需要额外加工定制安装板，机构的整体横向宽度为120mm，纵向安装深度为85mm，垂直方向的高度为110mm，在产线布局时不会占用过多的安装空间，适合在紧凑的产线工位中布置。滚轮的转轴采用标准轴径设计，配套的轴承为通用深沟球轴承，后期维护更换时不需要定制非标配件，可直接采购标准件替换，降低运维成本。在功能实现上，

　　这套机构既可以单独作为牵引单元使用，也可以多组串联布置，在长距离带材输送路径中分段提供牵引力，避免长距离输送时带材因为自身张力不足出现下垂、堆积的问题。夹持端的锚定结构可以调整夹持角度，适配不同倾斜角度的进料方向，当带材需要从斜向进入下一工位时，不需要额外增加转向导辊，直接调整夹持部件的安装角度即可实现带材的转向引导，减少产线的部件数量。轮组的压合力可以通过侧边的调节螺母进行微调，针对不同摩擦系数的带材调整合适的压合力，比如表面光滑的塑料薄膜需要稍大的压合力保证牵引不打滑，而表面易损的纸质带材则可以适当减小压合力，避免压坏带材表面。机构的所有外露部件都做了倒角处理，没有尖锐的棱角，避免操作人员在调试、维护过程中被划伤，

　　符合机械设备的安全设计要求。在实际工况适配中，这套机构可以适配每分钟0.5米到30米的带材输送速度，高速运行时滚轮的动平衡精度满足连续运行要求，不会出现明显的振动或异响，适合长时间连续运行的自动化产线使用。带材的穿带路径设计为开放式结构，穿带时不需要拆卸任何部件，直接将带材沿着导向槽推入即可完成穿带操作，大幅减少换料时的调试时间，提升产线的换型效率。
