多辊轴导向压紧输送机构结构设计

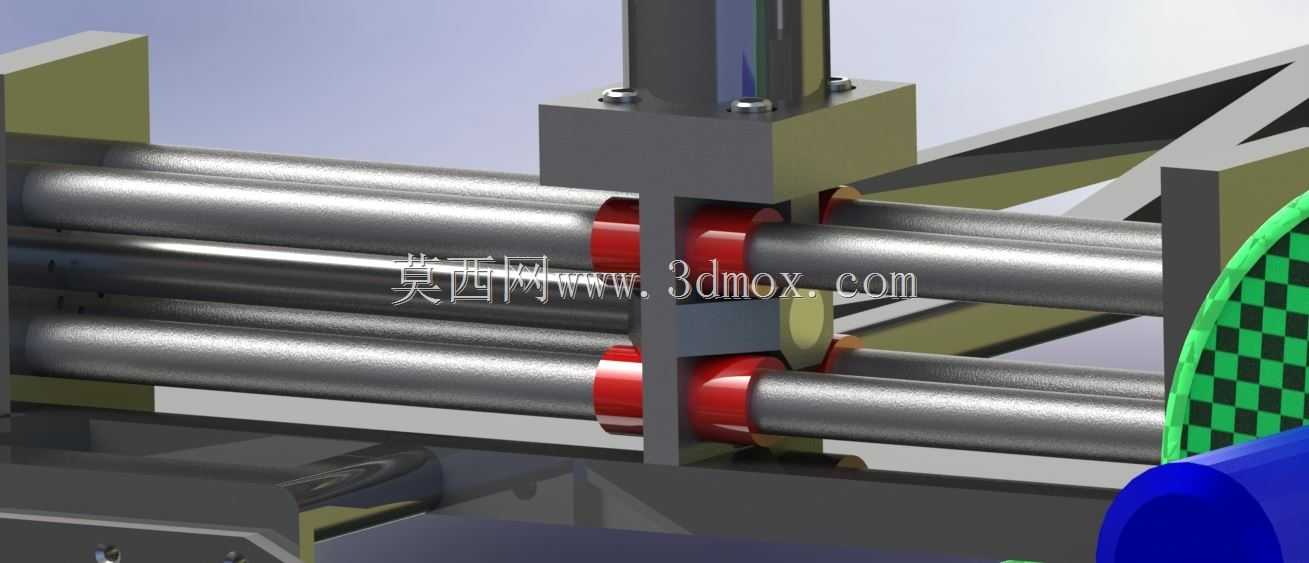

　　这套辊轴组合式导向压紧结构，常见于薄型带状物料、细径棒材的连续加工产线中，承担物料输送过程中的姿态校正、压紧限位功能，避免物料在进给过程中出现偏移、翘曲、跳动问题，保障后续裁切、压合、检测工位的加工精度。从结构布局来看，四根平行布置的光滑辊轴分为上下两层，形成供物料通行的通道空间，上层两根辊轴与下层两根辊轴的轴线保持严格平行，同轴度公差控制在0.02mm范围内，避免物料通行时出现卡滞、偏磨问题。中间的立式安装座是整套机构的核心承载部件，通过顶部的方形连接法兰与外部升降驱动单元相连，可根据待输送物料的实际厚度调整竖向位置，改变上下辊轴之间的通行间隙，适配0.5mm到8mm厚度区间的不同物料，

　　调整过程中依靠两侧的立式导向柱保证升降动作的直线度，避免压紧过程中出现偏斜导致压力分布不均。安装座与上下层辊轴的接触位置设置了红色的弹性缓冲套，采用聚氨酯材质加工，邵氏硬度控制在65A左右，既可以在压紧物料时提供合适的正压力，避免刚性压合损伤物料表面，也能吸收物料输送过程中产生的小幅振动，保证输送过程的平稳性。从安装边界来看，整套机构的横向安装宽度可根据产线幅宽灵活调整，单组辊轴的有效支撑长度覆盖120mm到600mm区间，立式导向柱的有效行程为80mm，安装时需要保证底部安装基面的平面度公差不大于0.03mm/100mm，避免辊轴安装后出现倾斜导致物料走偏。在实际产线应用中，这类结构常搭配伺服送料机构使用，辊轴表面做抛光硬铬处理，

　　表面粗糙度达到Ra0.8以下，降低物料输送过程中的摩擦阻力，同时提升辊面的耐磨性能，延长部件的更换周期。设计过程中需要重点核算压紧力的大小，根据物料的摩擦系数、输送速度计算所需的正压力，避免压力过大导致物料被压变形，或是压力过小导致物料与辊面之间出现打滑，影响送料精度。辊轴两端采用深沟球轴承支撑，轴承座与安装框架之间设置调整垫片，可在装配时微调辊轴的平行度，补偿加工过程中产生的形位公差。两侧的立式框架采用型钢焊接后去应力处理，避免长期受力后出现结构变形，框架上预留的安装孔位采用长圆孔设计，方便装配时调整上下辊轴的初始间隙，适配不同规格的物料调试需求。在物料进入辊组的前端，通常会搭配导向喇叭口结构，引导物料顺利进入上下辊轴之间的通道，

　　避免物料端头顶撞辊轴端面造成部件损坏。整套结构没有复杂的传动部件，依靠外部动力牵引物料移动，辊轴随物料移动做从动转动，结构简单可靠，维护成本低，在包装材料加工、金属薄带分切、线束包覆、塑胶型材挤出等产线中都有广泛应用。设计时还需要考虑物料的碎屑残留问题，辊轴下方预留足够的排屑空间，避免碎屑堆积在辊面与物料之间造成压痕，影响产品加工质量。对于有防静电需求的应用场景，可在辊轴端部设置接地导出结构，将物料输送过程中摩擦产生的静电及时导出，避免静电积累击穿敏感物料或是引发安全隐患。
