快接式挂钩锁止连接组件结构设计

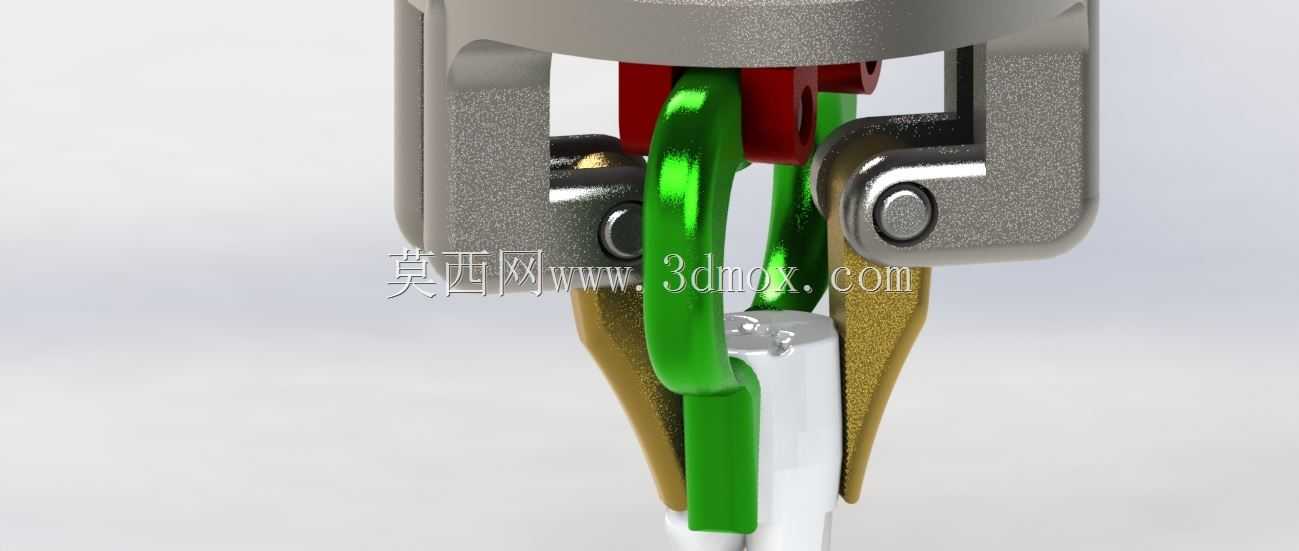

　　这套快接式挂钩锁止连接组件，核心应用场景覆盖轻载吊装工位的快速接驳、户外装备的快拆挂载、小型工装夹具的快速装夹环节，日常在生产线旁的工具挂载、仓储区域的轻型物料吊取、户外作业的安全绳挂接场景中都能见到这类结构的身影，区别于传统螺纹旋紧式挂接件，它的核心优势是单手即可完成挂接与脱开操作，不需要额外借助工具，在高空作业、狭小空间作业场景下能大幅降低操作难度，减少作业人员的手部动作幅度。从结构功能来看，组件的核心受力件采用锻造金属材质，外侧的U型挂架承担主要的拉拽载荷，内侧的弹性锁舌配合复位弹性件实现自动锁止，当挂接对象推入挂接口时，锁舌会被挂接件挤压向内收缩，待挂接件完全进入挂接腔体后，锁舌在弹性件的推力下自动回弹，封住挂接开口，

　　避免挂接件意外脱出；解锁时只需要按压外侧的解锁拨片，就能带动锁舌收缩，打开挂接开口取出挂载件。设计过程中首先要考虑的是载荷传递路径的合理性，U型挂架的两个支臂厚度经过受力校核，在额定载荷下的弯曲变形量控制在允许范围内，挂架与锁舌的配合间隙预留了0.15mm的活动量，既保证锁舌滑动顺畅，又不会因为间隙过大出现挂载件晃动窜动的问题；锁舌的接触面做了圆弧过渡处理，避免挂接件推入时出现卡滞，同时接触面做了硬化处理，减少长期摩擦带来的磨损量，延长组件的使用寿命。安装边界方面，组件上端的连接柱采用标准圆柱结构，可以适配常规的M8、M10规格连接螺纹，也可以根据安装需求更换为挂环结构，不需要改动主体挂架的尺寸；整体外形的最大宽度控制在42mm，

　　挂接开口的净宽度为18mm，能够适配直径16mm以内的挂杆、挂环类挂载对象，组件的总高度为78mm，在安装时需要预留至少20mm的上部操作空间，方便解锁拨片的按压操作，侧面不需要预留额外操作空间，适合并排密集安装的工位场景。结构细节上，锁舌的复位弹性件采用圆柱螺旋压缩弹簧，弹簧的预紧力经过反复调试，既不会因为预紧力过大导致挂接时需要的推力过大，单手操作费力，也不会因为预紧力过小导致受振动时锁舌意外回缩脱开；挂架与锁舌的连接销轴采用过盈配合压入挂架支臂的销孔内，锁舌与销轴之间为间隙配合，保证锁舌绕销轴转动时无卡滞，销轴的两端做了铆压处理，避免长期使用后销轴脱出。在实际选型使用时，需要注意这类组件的额定载荷为150kg，严禁超载使用，

　　同时要定期检查锁舌的复位状态，若出现弹簧锈蚀、锁舌磨损量超过0.5mm的情况需要及时更换配件，避免出现挂载脱落的安全隐患；组件的外露金属表面做了喷塑处理，具备基础的防锈能力，在户外高湿度、高盐雾环境下使用时，可以更换为不锈钢材质的版本，适配更严苛的使用环境。
