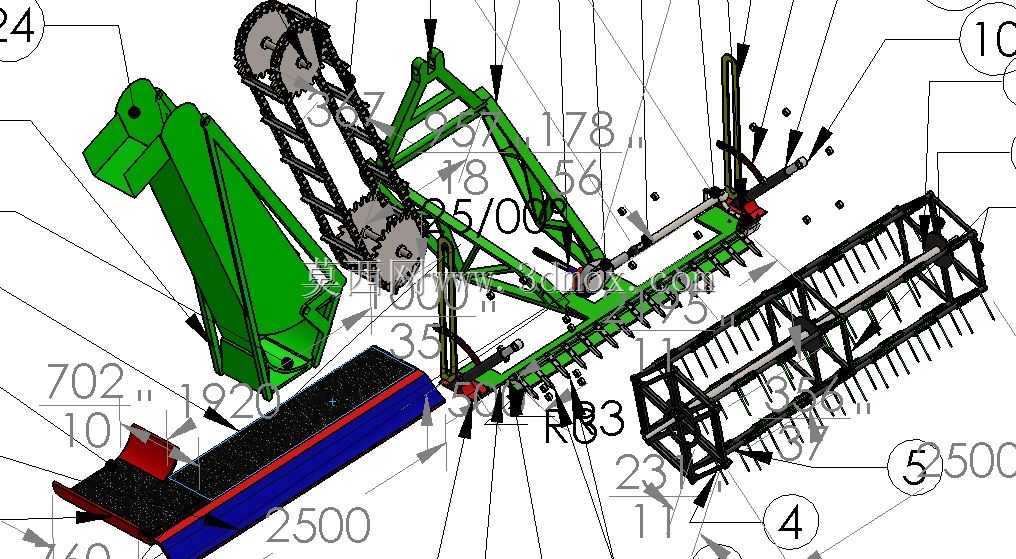

农用链式输送捡拾作业机构三维结构

　　这套作业机构主要配套于田间收获类拖拉机挂载使用，核心解决块茎类作物、倒伏作物条铺捡拾与输送衔接的作业痛点，在小地块丘陵农田、规模化种植基地的收获环节都能适配，作业时挂载在拖拉机前端或侧方输出位，不需要对拖拉机原有底盘做大规模改装，仅需匹配对应动力输出转速即可完成挂接。从结构布局来看，整套机构的安装边界控制在横向2500mm作业幅宽范围内，纵向伸出长度控制在1920mm以内，垂直方向最低作业位距离地面留足10mm通过间隙，最高抬升位距离机架安装面702mm，能适配多数垄作种植模式的垄高、垄距参数，不会出现作业时刮蹭垄台、漏捡作业幅边的问题。设计时优先考虑田间作业的抗冲击性能，主承载机架采用矩形钢管焊接成型，

　　关键受力节点做了三角加强筋布局，链轮传动组全部布置在机架左侧防护腔体内，避免田间秸秆、泥土卡入传动间隙造成卡滞，传动链条采用带拨齿的农用专用输送链，链节间隙预留了3mm排泥空间，作业时粘附的泥土能随链条转动自行脱落，不会出现泥堵导致的链条跳齿问题。前端的拨禾捡拾结构采用弹性齿杆布局，齿杆端部做了圆弧钝化处理，作业时既能把倒伏在地面的作物条铺拨送到输送链上，又不会因为刚性碰撞打裂作物块茎、打断作物茎秆，拨禾齿的排布间距控制在56mm，能适配多数条铺作物的铺放厚度，不会出现齿距过大漏捡、齿距过小挂草堵料的问题。输送链末端直接衔接集料输送结构，集料端的导料板采用耐磨橡胶贴面，能缓冲作物掉落的冲击力，减少作业过程中的作物表皮破损率，

　　导料板的倾斜角度设置为35度，作物落到板面上能靠自重滑入后续集料装置，不需要额外增设动力推送结构，降低了整套机构的动力消耗。整套机构的动力输入采用单轴输入设计，仅需拖拉机动力输出轴提供540r/min的标准转速，就能通过内部链轮组的传动比分配，同时带动拨禾轮、输送链、末端集料拨杆同步运转，传动比经过反复匹配，拨禾轮线速度比机组前进速度高18%，既能保证捡拾干净度，又不会因为拨齿速度过快把作物打飞。机架的挂接位采用标准三点挂接接口，挂接点的上下连接销位置预留了50mm调节余量，能根据不同拖拉机的挂接座高度调整作业倾角，用户不需要额外加工转接板就能完成挂接。考虑到田间作业的维护便利性，所有链轮的张紧结构都采用外置调节螺栓设计，

　　不需要拆解外部护罩就能完成链条张紧度调整，易磨损的拨禾齿采用螺栓固定方式，单个齿磨损后可以单独更换，不需要更换整根齿杆，降低了后期使用维护成本。结构设计时还做了作业安全冗余，所有传动部件的外侧都设置了厚度3mm的钢板护罩，护罩与运动部件的间隙留足25mm，既不会出现护罩刮蹭运动件的问题，也能避免田间作业时杂物飞入传动部位、或者操作人员误触运动部件造成安全事故。末端的集料拨杆采用栅格结构，栅格间隙设置为33mm，作业时带起的碎土、小石块能从栅格间隙提前漏回地面，减少进入后续集料装置的杂土量，降低后续清选环节的工作负荷。
