放射状槽孔分度盘结构设计

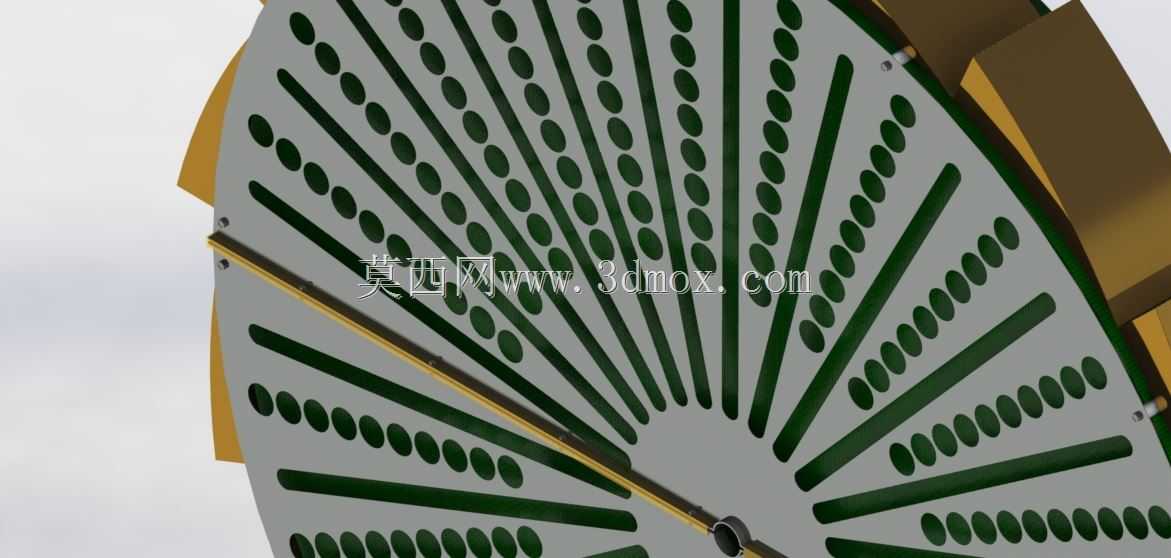

　　该盘类零件为分度机构核心承载构件，整体采用圆形盘式结构布局，盘面沿径向均匀排布多组放射状通槽与阵列通孔，相邻槽组间保持等角度间距，可在回转运动中实现精准的工位分度定位。从实际应用场景来看，这类构件多用于多工位自动化装配线、间歇式送料机构、光学分选设备的转台核心部位，工作时配合驱动轴带动盘面做间歇回转，每转过固定角度后通过槽孔配合定位销完成锁止，让对应工位的加工、检测、装配工序获得稳定的作业基准。

　　设计层面上，盘面的放射状长槽采用变宽度过渡设计，靠近盘心位置槽宽收窄，外缘位置槽宽适度放大，既规避了盘心区域材料应力集中的问题，也能在外缘工位安装位预留足够的紧固件安装空间；槽侧的阵列椭圆通孔并非减重设计，实际是为工位载具提供可调安装位，不同尺寸的工装可通过孔位调整固定位置，适配多规格工件的装夹需求，无需重新加工盘面即可完成小范围工装换型。盘面外缘设置的凸台结构为定位基准面，安装时与机架上的导向轴承配合，限制盘面的轴向窜动，保证回转过程中的端面跳动量控制在装配公差允许范围内。

　　从安装边界来看，盘心位置设置有标准轴孔与键槽，可与同规格的输出轴直接配合传动，轴孔端面预留有紧定螺钉孔位，可在轴向完成锁紧固定，避免长期回转作业中出现轴盘相对滑移。盘面整体厚度根据承载工位的总重量做匹配设计，槽孔边缘均做了倒角去毛刺处理，既减少回转过程中的风阻与异响，也能避免工装安装时锐边划伤操作人员。这类分度盘在实际运行中，转速通常不高，核心要求是分度精度与重复定位精度，因此槽孔的位置度公差、相邻槽的角度公差都需要严格控制，建模过程中采用参数化阵列方式完成所有槽孔的排布，修改分度数量时仅需调整阵列参数即可快速生成新的结构方案，大幅缩短改型设计的周期。

　　在功能实现上，盘面的放射槽同时兼具排屑与走线功能，加工工位产生的细小切屑可沿倾斜的槽面滑落至设备下方的集屑槽，检测工位的传感器线缆也可沿槽内布设，避免线缆随盘面回转时出现缠绕拉扯的问题。盘体材料通常选用铝合金或优质结构钢，表面做硬质氧化或发黑处理，提升盘面的耐磨性能与防锈能力，长期使用后槽孔定位面的磨损量可控制在极小范围内，保证设备长期运行的分度精度稳定性。
