工业设备用桥式方形拉手结构设计

　　这类桥式方形拉手在工业场景里的应用覆盖范围极广，小到电气控制柜的箱门、小型加工设备的操作舱门，大到生产线旁的工具储柜、大型检测设备的防护外罩开启结构，都能见到同结构形式的拉手身影。不同于民用家具的弧形拉手，工业场景下的方形拉手首先要兼顾握持的防滑性与受力的均匀性，操作人员佩戴劳保手套操作时，平直的握持面不会出现弧形拉手容易打滑的问题，哪怕手上沾有少量切削液、金属粉尘，也能稳定施力拉开柜门或舱盖。

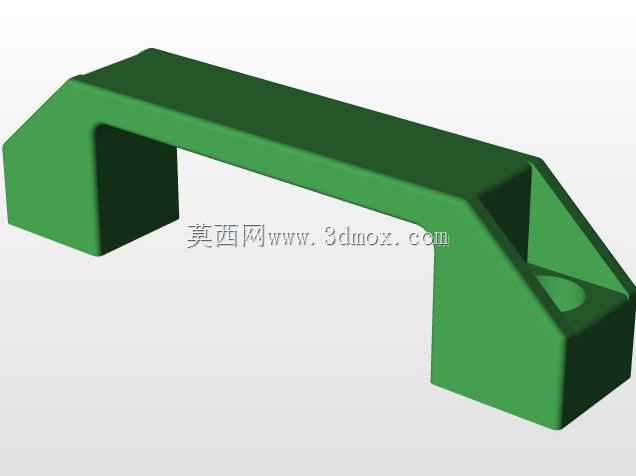

　　从结构设计逻辑来看，这款拉手采用两端下沉式安装座、中间平直握持段的桥式结构，安装座与握持段之间做了斜向过渡的加强筋连接，没有采用直角拼接的结构，就是为了避免应力集中——日常使用中拉手承受的拉力并非完全垂直于安装面，斜向的过渡结构可以把握持时产生的斜向分力顺畅传导到安装座的固定孔位，不会在转角位置出现应力断裂的隐患。安装座的底部做了平整的贴合面，安装时可以完全贴附在柜门或设备外壁的板材表面，不会出现局部悬空导致的安装松动，哪怕板材厚度只有1.5mm的冷轧钢板，搭配对应的压铆螺母安装，也能承受足够的开启拉力。

　　握持段的截面采用方形倒圆角设计，既保留了方形结构的抗扭刚度，又避免了锐边划伤操作人员手部的风险，握持段的长度设计充分考虑了戴手套操作的空间需求，成年人佩戴常规帆布劳保手套时，整只手可以完全握住握持段，施力时不会出现卡手的情况。两端安装座的固定孔采用沉孔设计，安装后螺丝头部完全埋入安装座内部，不会突出在拉手表面勾挂操作人员的衣物或者线缆，同时沉孔的深度也做了适配，常规的盘头螺丝、内六角螺丝都能完全沉入，不会出现螺丝顶起导致拉手安装不平整的问题。

　　在安装边界的适配性上，这款拉手的两个安装座中心距属于通用工业拉手的常规尺寸区间，可以直接替换市面上同规格的U型拉手、桥式尼龙拉手，不需要在原有设备板材上重新打孔，降低了设备维护更换的成本。安装座的高度做了严格控制，安装后拉手整体突出安装面的尺寸不会过大，避免设备在车间内移位、或者人员在设备旁通行时，突出的拉手勾挂过往的工件、推车或者人员衣物，减少车间内的安全隐患。

　　从受力特性来看，整体采用等壁厚的结构设计，握持段的壁厚与安装座的壁厚保持一致，注塑或者金属压铸成型时不会出现局部缩孔、壁厚不均导致的强度缺陷，常温环境下持续承受垂直方向拉力时，整体变形量控制在极小范围内，长期使用不会出现握持段弯曲下沉的问题。斜向过渡的加强结构同时兼顾了减重与强度需求，没有多余的冗余结构，在保证整体承载能力的前提下，尽可能降低了拉手自身的重量，无论是用在轻量化的铝合金设备舱门上，还是用在薄钢板制作的电气柜门上，都不会给门板带来额外的负重负担。

　　实际选型使用时，这类方形拉手还可以根据应用场景的不同匹配不同的表面处理，用在有切削液、油污的加工设备上时，表面做哑光防滑处理，不容易沾附油污，擦拭清洁也更方便；用在电气控制柜上时，表面做防静电处理，避免静电积累对柜内的电气元件造成干扰；用在户外设备上时，材质本身可以适配耐候性的配方，长期暴露在日晒雨淋的环境下也不会出现脆化、褪色的问题。不同于外露式的旋转拉手，这款桥式固定拉手没有活动结构，不存在转轴磨损、弹簧失效的问题，长期使用几乎不需要维护，哪怕在多粉尘的铸造车间、打磨车间内使用，也不会因为粉尘进入活动缝隙导致拉手卡滞无法使用。

　　设计建模过程中，这款拉手的所有转角位置都做了统一的圆角过渡，没有尖锐的棱角，一方面是成型工艺的需求，无论是注塑成型还是金属压铸，圆角结构都能让材料在模腔内流动更顺畅，减少填充缺陷；另一方面也是车间安全设计的要求，避免人员磕碰时被锐边划伤。安装座与安装面接触的位置还做了微小的倒角处理，安装时即使板材表面有轻微的不平整，也能保证拉手安装贴合紧密，不会出现缝隙藏污纳垢的问题，日常清洁设备表面时，抹布可以顺畅擦过拉手的安装位置，不会留下清洁死角。
