嵌入式暗装塑料扣手结构设计

　　这类嵌入式暗装扣手在工业机柜、电气控制柜、设备防护门、工具箱柜体上的应用十分普遍，区别于外凸式明装拉手，它完全嵌入安装面板内部，不会在设备外侧形成突出结构，能避免人员通行、设备转运过程中发生勾挂磕碰，尤其适合通道狭窄的车间布线场景、需要频繁推移换位的移动式设备，以及对外观平整度有要求的一体化设备外罩。从实际使用场景来看，这类扣手常被用在需要频繁启闭的检修门、侧盖板上，操作人员手指探入扣手内腔即可施力拉开门板，不需要额外的操作空间，即使戴薄型劳保手套也能顺利完成施力动作，不会出现明装圆拉手容易打滑脱手的问题。

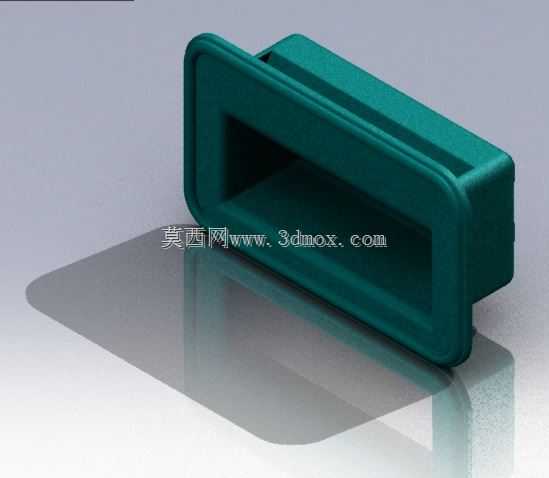

　　设计这款扣手的时候，首先要明确安装边界，87×44的外形尺寸对应面板上的开孔尺寸需要做负公差匹配，扣手的嵌入段要和面板开孔形成过渡配合，外侧的一圈凸缘要压在面板外表面，既可以遮挡开孔的加工毛刺，也能限制扣手的嵌入深度，避免安装后扣手向柜体内部凹陷。扣手的内腔深度要匹配成年人手指的指节厚度，通常控制在25mm到30mm之间，内腔的边缘全部做R3以上的圆角过渡，一方面是注塑生产的时候能改善塑料熔体的流动填充效果，减少缺胶、应力集中的问题，另一方面也能避免操作人员施力的时候被锐边划伤，哪怕快速抽手也不会剐蹭皮肤。

　　材质选择上这类扣手一般采用增韧尼龙或者ABS注塑成型，表面做哑光磨砂处理，不容易残留指纹和油污，在车间多尘、有少量切削液飞溅的环境下也能长期保持外观整洁，不会像金属拉手那样容易出现锈蚀、掉漆的问题。扣手的固定方式通常有两种，一种是在嵌入段的侧面做弹性倒扣，安装的时候直接将扣手压入开好的面板开孔，倒扣自动弹开卡在面板背面，不需要额外打螺丝，装配效率很高，适合薄板机柜的快速组装；另一种是在凸缘的四角预留沉头螺丝孔，用自攻螺丝从正面将扣手锁紧在面板上，承重能力更强，适合用在门板较重、需要频繁大力拉拽的重型设备门上。

　　从结构受力的角度考虑，扣手内腔的受力面要做均匀的壁厚设计，通常壁厚控制在3mm左右，背面可以加设少量的加强筋，提升整体的抗形变能力，避免长期施力拉拽后出现扣手断裂、凸缘翘边的问题。嵌入式的结构设计也让设备外表面保持完整平面，清洁设备表面的时候可以直接用抹布擦拭，不会像外凸拉手那样存在清洁死角，积尘积污后很难清理。在做三维建模的时候，要重点核对凸缘的厚度，通常凸缘比面板表面高出1.5mm到2mm，既不会因为突出太多影响整体外观，也能保证和面板表面的贴合度，避免出现缝隙过大、藏污纳垢的问题。另外扣手的四个外角都做小圆角处理，和面板开孔的圆角完全匹配，安装后不会出现边角错位的问题，整体视觉效果更规整。

　　这类暗装扣手的承重能力通常能达到50kg以上，完全能满足常规工业柜门、箱盖板的启闭需求，相比金属材质的嵌入式拉手，塑料款的重量更轻，生产成本更低，绝缘性能也更好，用在电气设备柜门上还能起到额外的绝缘防护作用，避免漏电风险。在实际选型的时候，除了核对外形安装尺寸，还要确认面板的厚度，扣手嵌入段的高度要和面板厚度匹配，保证安装后背面的倒扣或者固定结构能完全贴合面板内侧，不会出现松动晃荡的情况。如果是用在户外设备上，还可以选择抗UV改性的塑料材质，长期日晒也不会出现材质变脆、褪色的问题，延长配件的使用寿命。
