KW4-3Z型直柄式微动行程开关结构

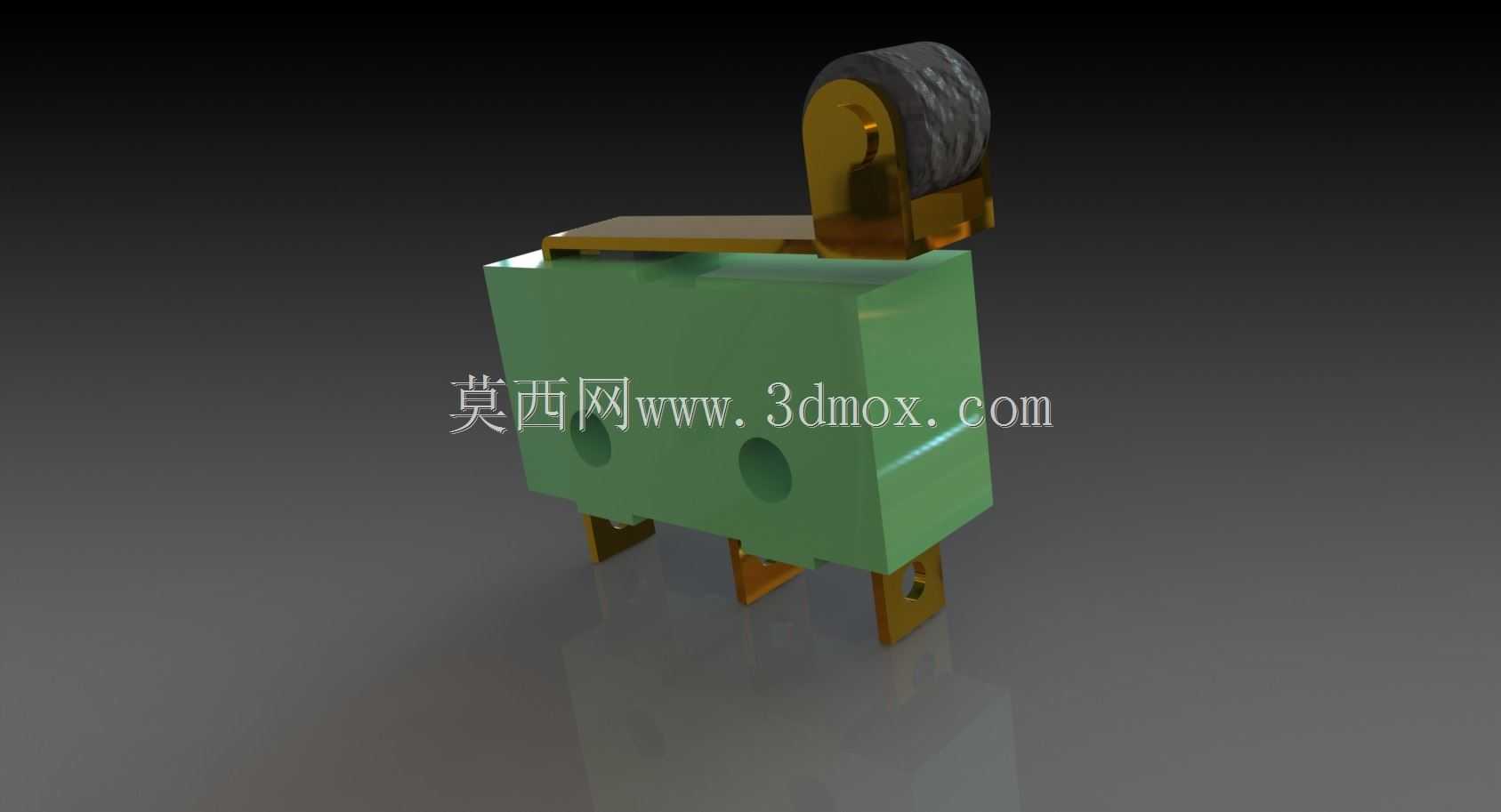

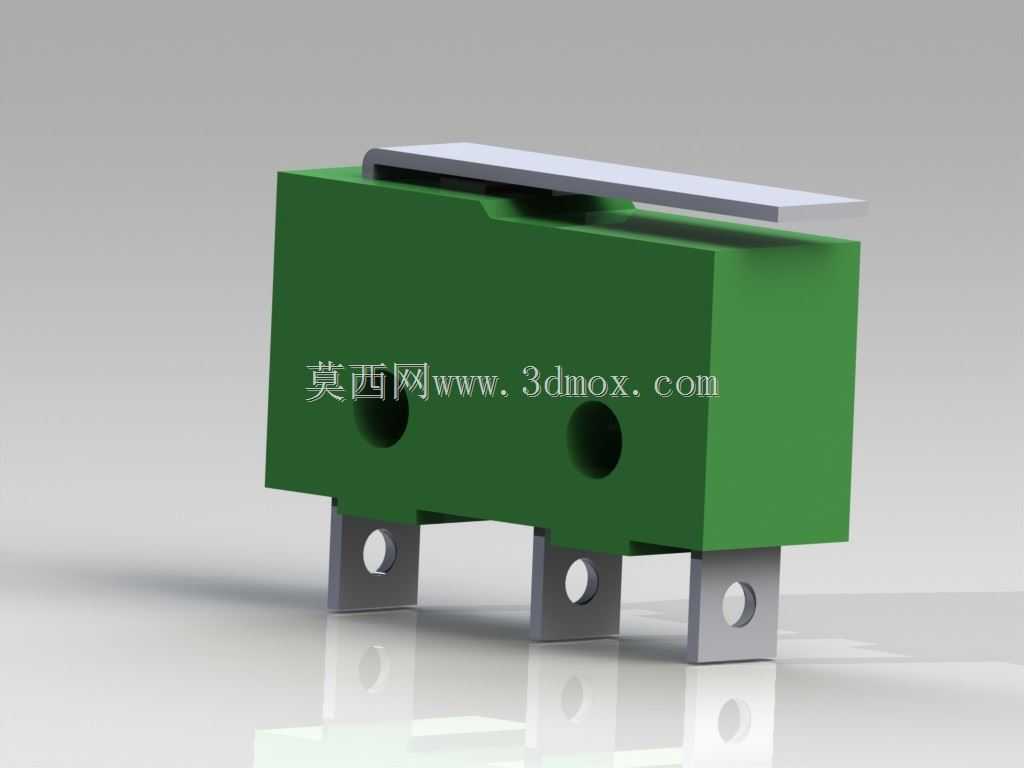

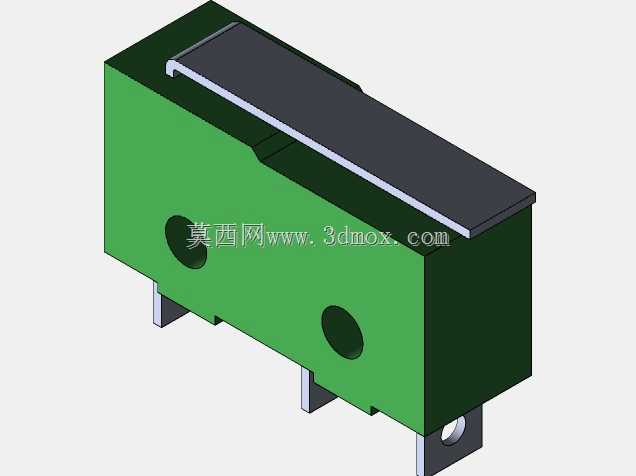

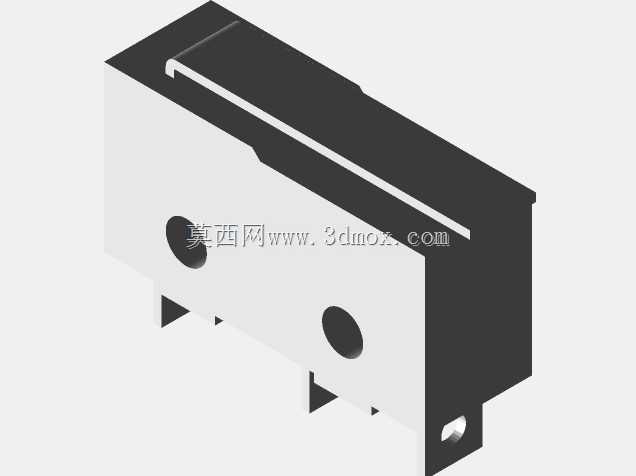

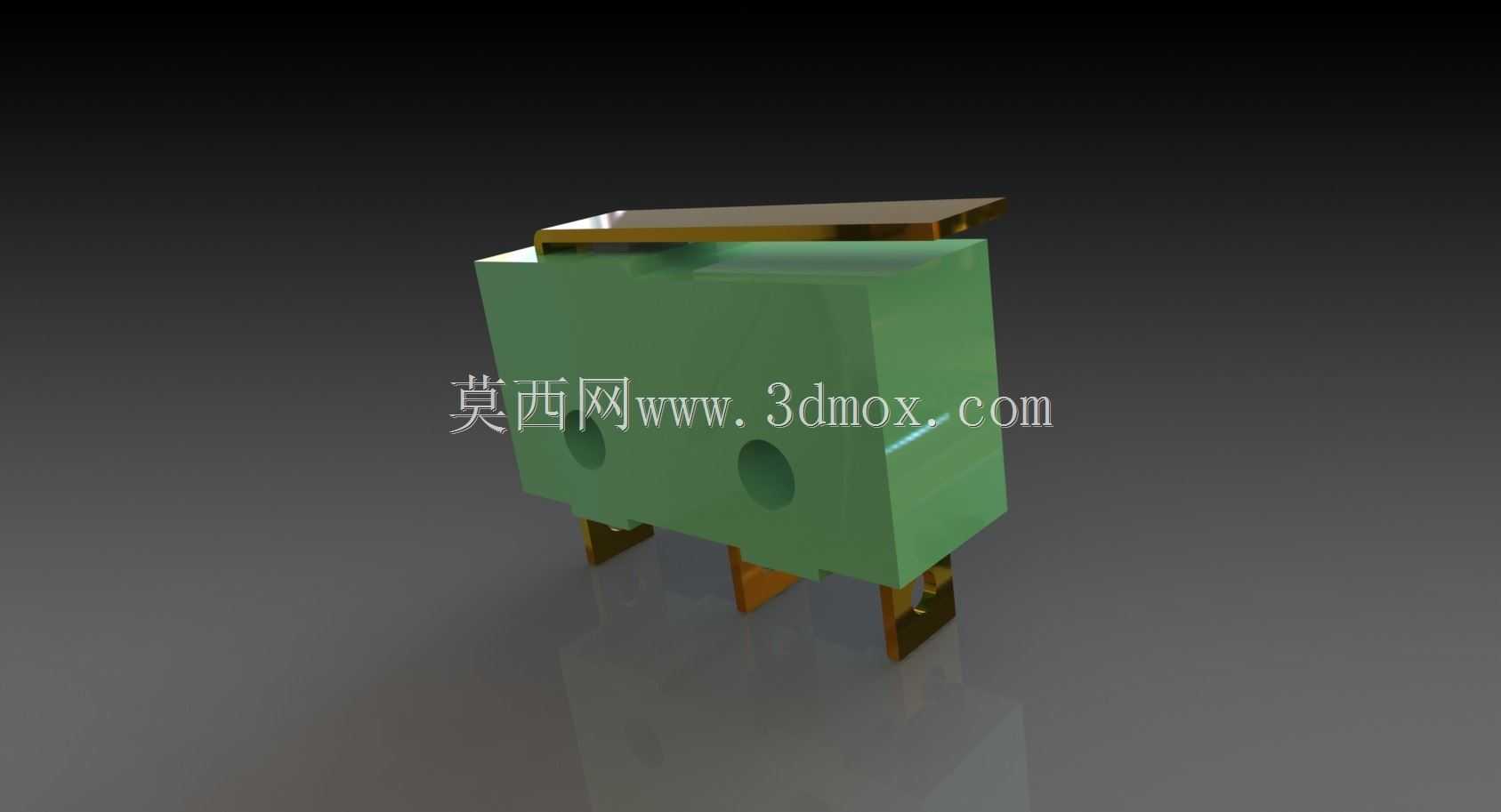

　　在低压控制回路的信号采集环节，这类直柄微动开关是极为常见的触发元件，日常在自动化生产线的工位到位检测、家电设备的门盖闭合检测、小型机电装置的行程限位场景里都能见到它的身影。不同于大行程的限位开关，这类微动开关的触发压力小、动作行程短，只要触柄受到极小的位移推动，就能快速完成触点的通断切换，响应速度可以满足多数常规工控场景的信号反馈需求。从结构设计来看，这款开关采用绿色绝缘壳体作为主体承载结构，壳体选用耐温、绝缘性能稳定的热固性材料压制而成，能够在常规工业环境下隔绝内部带电部件与外部安装结构，避免出现漏电、短路等电气故障。壳体上方设置的平直金属触柄是触发受力部件，触柄采用薄型弹性金属片加工，一端与壳体内部的动作机构联动，

　　另一端悬空延伸出壳体上表面，当外部运动部件触碰触柄悬空端时，触柄会绕联动支点产生微小偏转，带动内部的瞬动机构完成触点状态切换，这种直柄结构适合检测平面类运动部件的到位状态，不需要额外加装触发拨杆，安装后占用的垂直空间更小。壳体下部伸出三个金属安装引脚，每个引脚都预制了圆形安装固定孔，这三个引脚同时承担两个功能：一方面作为电气接线端，分别对应开关的常开、常闭触点与公共端，方便接线时快速区分回路；另一方面作为机械固定结构，安装时可以通过螺丝直接将开关固定在设备的安装基板上，不需要额外设计夹持固定结构，三个引脚呈等距排布，受力均匀，长期受触发震动也不容易出现松动移位。壳体正面预留的两个圆形沉孔，是辅助安装定位结构，

　　当安装场景对开关的位置精度要求较高时，可以在安装基板上加工对应的定位凸台，与这两个沉孔配合实现精准定位，避免安装过程中出现位置偏移导致触发位置不准的问题。在实际选型应用中，需要重点关注这款开关的安装边界尺寸：三个固定引脚的孔位间距决定了安装板上的开孔位置，触柄的初始高度决定了运动部件的触发高度差，壳体的整体宽度与深度决定了安装位需要预留的空间尺寸，建模时这些尺寸都需要严格按照实物参数还原，否则在装配时会出现干涉、无法触发等问题。从内部功能逻辑来看，这类微动开关的核心是瞬动弹簧机构，不管外部触发的速度快慢，内部触点的切换速度都是由弹簧的瞬动动作决定，不会因为外部触发速度慢导致触点缓慢闭合产生拉弧，能够有效延长触点的电气使用寿命，

　　这也是微动开关能够在小信号控制回路中广泛应用的核心原因。在不同的应用场景里，这款开关的安装方式也会有细微调整：如果是用于设备门盖的闭合检测，一般会将开关固定在门体边框位置，触柄朝向门盖闭合方向，门盖关闭时刚好压下触柄，输出闭合信号；如果是用于生产线工位的工件到位检测，会将开关固定在工位侧边的安装支架上，工件输送到位时侧面推动触柄，触发传感器信号给控制系统，完成下一步工序的动作触发。建模过程中需要注意金属部件与绝缘壳体的配合公差，触柄与壳体的联动间隙要控制在合理范围，既不能因为间隙过大导致触柄晃动影响触发精度，也不能因为间隙过小导致动作卡滞，无法正常触发。三个固定引脚的位置度要严格保证，否则安装时螺丝无法顺利穿过安装孔，强行紧固会导致壳体开裂损坏。另外触柄的表面要做平整处理，避免长期与运动部件摩擦产生毛刺，影响触发的顺畅度。这类小型电气元件虽然结构不复杂，但在整套设备的控制回路里承担着信号采集的关键作用，一旦开关出现卡滞、触点接触不良的问题，就会导致整套设备的动作逻辑出错，因此在建模还原时，每一处结构细节都要匹配实物的装配关系，不能随意简化关键的配合结构，确保后续做装配仿真、干涉检查时能够得到准确的结果，为实际的设备安装调试提供可靠的三维模型参考。
