多面体切角侧开孔金属壳体结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:374736
  • 多面体切角侧开孔金属壳体结构设计

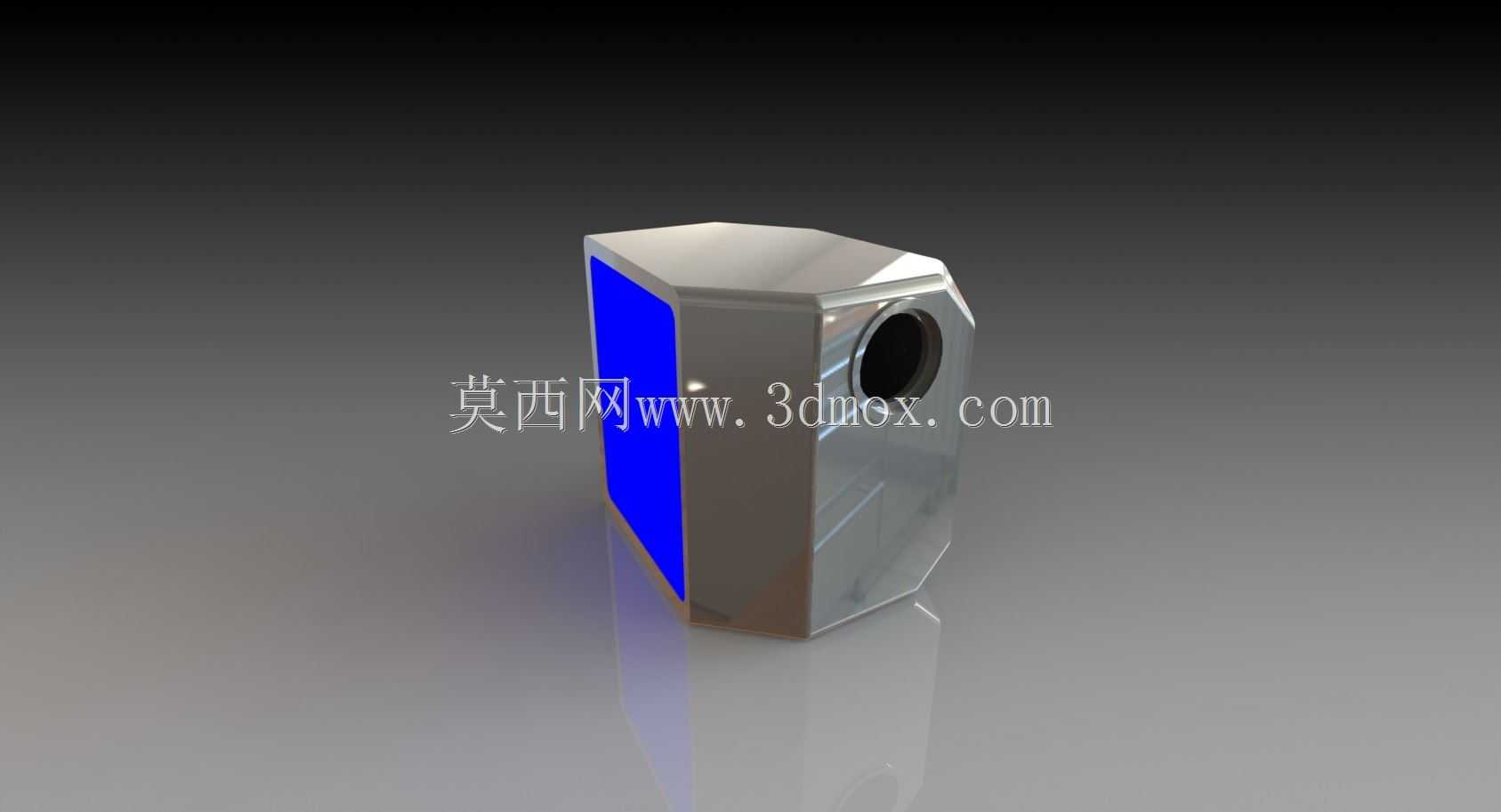

  在工业设备的外露功能部件设计中,这类带侧开孔的多面体金属壳体是很常见的防护与承载结构,日常在小型传感检测单元、嵌入式控制模块、工位侧装执行组件的配套结构里经常能见到这类设计的实际应用。做这类壳体结构的时候,首先要考虑的是安装边界的适配问题,不同于常规方正的盒体结构,这个壳体做了多面切角的造型处理,一方面是为了避让安装工位周边的相邻部件,避免在设备运行过程中和走线槽、相邻固定座、运动拖链产生干涉,另一方面切角的造型也能减少边角的应力集中,在设备存在小幅振动的工况下,不会因为直角处的应力累积出现焊缝开裂或者固定位形变的问题。

  从功能特性来看,壳体侧面的圆形开孔是核心的功能接口位,这个位置一般用来安装外接接头、传感探头或者操作旋钮,开孔的同轴度公差需要控制在合理范围内,保证外接部件安装后不会出现偏斜,同时开孔边缘做了倒角处理,既可以去除机加工产生的毛刺避免划伤安装人员,也能给配套的密封胶圈预留安装位,在有防尘防泼溅要求的工位上,加装密封圈后就能达到基础的防护等级,避免车间内的切削液飞溅、粉尘进入壳体内部损伤内置的元器件。壳体其中一个立面做了蓝色的面板区域,这个区域一般是用来粘贴功能标识、安装状态指示灯或者透明观察窗的,平整的立面可以保证标识粘贴后不会起翘,指示灯的光线也能无遮挡地传递出来,方便工位操作人员快速识别部件的运行状态。

  设计这类壳体的时候,结构工程师首先要核对内置组件的安装尺寸,壳体内腔的净空间需要预留出元器件的安装余量以及走线的弯曲半径,不能出现元器件装进去后盖合不上、走线被壳体边缘挤压破损的问题。壳体的壁厚选择要结合使用场景调整,如果是用在有外力磕碰风险的加工工位,壁厚要适当加厚,提升整体的抗冲击能力,如果是用在轻量化的检测设备上,在保证结构强度的前提下可以适当减薄壁厚来控制整体重量。固定位的设计一般会布置在壳体的非功能立面,隐藏式的固定孔不会破坏壳体外观的整体性,同时要保证固定点的受力均匀,避免壳体安装后出现翘曲,导致结合面出现缝隙。

  实际选型应用的时候,要先确认安装面的平整度,如果安装工位的基面存在焊接形变或者加工公差过大的问题,要在壳体和基面之间加装调整垫片,避免强行锁紧固定螺丝导致壳体形变,挤压内部的元器件或者导致侧孔的位置出现偏移,影响外接部件的对接。壳体的表面做了金属质感的处理,不是单纯为了外观好看,光滑的表面不容易积攒车间内的油污和粉尘,日常清洁维护的时候用抹布就能快速擦拭干净,不会出现油污在边角缝隙里堆积难以清理的问题。多面体的切角设计还有一个实际的好处,就是在设备组装走线的时候,切角的位置可以给走线预留出过渡空间,线缆从侧孔接出后可以顺着切角的斜面排布,不会被直角边长期摩擦导致线缆外皮破损,降低后期的线路故障概率。

  做三维建模的时候,这类壳体要特别注意不同切面之间的衔接公差,相邻面的交线要做顺滑处理,不能出现建模时的碎面或者尖角,不然导出加工图纸的时候会出现轮廓线错误,导致机加工的时候出现过切或者欠切的问题。侧开孔的位置要和内置部件的接口位置严格对齐,建模时要做装配干涉检查,模拟外接接头插入后的空间占用情况,确认接头安装后不会和壳体内壁、内置元器件产生碰撞。蓝色面板区域的凹陷深度要控制好,如果是用来粘贴标识的话,凹陷深度刚好和标识贴纸的厚度匹配,粘贴后标识表面和壳体立面齐平,不会因为长期擦拭导致标识边缘起翘脱落;如果是用来安装指示灯的话,凹陷深度要和指示灯的安装座厚度匹配,保证灯头刚好露出壳体表面,不会突出过多容易被磕碰损坏,也不会凹陷过深导致光线照射范围受影响。

  在不同的应用场景下,这类壳体的材质选择也有区别,在普通的车间工位上用常规的冷轧钢板折弯焊接后做表面处理就能满足使用要求,成本低且结构强度足够;如果是在有腐蚀性介质的化工工位或者潮湿的户外场景,就要选用不锈钢材质或者做相应的防腐表面处理,提升壳体的耐锈蚀能力,延长整体的使用寿命。壳体的合盖结构一般会采用止口设计,上下盖或者前后盖合装的时候,止口结构可以起到定位作用,提升装配效率,同时止口配合的缝隙均匀,也能提升整体的防护能力,避免粉尘和水汽从结合面的缝隙进入壳体内部。
