吸盘式车载通讯接收天线结构设计

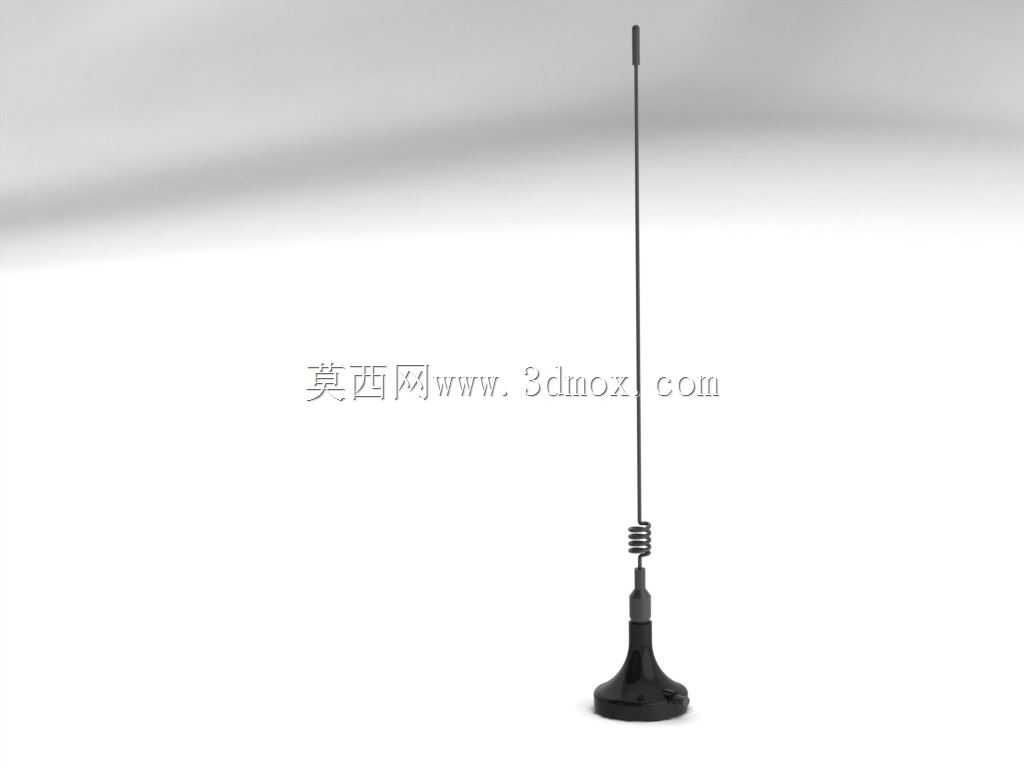

　　这款吸盘式杆状通讯天线，主要面向车载移动通讯、临时点位无线信号传输场景设计，日常在工程作业车辆、业余无线电通讯、户外临时监测设备的信号收发环节应用广泛，能够在移动状态下稳定捕捉对应频段的无线信号，避免设备本体内置天线受金属壳体遮挡产生的信号衰减问题。从结构设计逻辑来看，整体采用三段式分体结构，底部为磁吸式吸盘底座，底座采用软质包覆的磁吸结构，能够直接吸附在车辆金属顶盖、设备金属壳体表面，不需要额外打孔破坏安装面结构，底座内部做了同轴信号馈点的绝缘隔离设计，避免磁吸金属部分对信号传输造成屏蔽干扰，底座与杆身衔接位置设计了锥形过渡段，既能够提升杆身根部的抗弯折强度，也能减少行车过程中气流在根部形成的紊流震动，

　　降低长期使用后的根部疲劳断裂风险。杆身中下部设计了螺旋状的加载线圈，这一结构是为了在缩短天线整体物理长度的前提下，匹配对应通讯频段的谐振长度，不需要将杆身做至全尺寸波长对应的长度，就能满足信号收发的阻抗匹配要求，兼顾了结构紧凑性与信号传输效率，线圈部分采用等径密绕结构，外部做了绝缘包覆处理，避免户外使用过程中积灰、淋雨造成的线圈间短路问题。上部的辐射杆采用细长直杆结构，表面做了抗氧化镀层处理，杆身顶端设计了绝缘防护端帽，避免尖锐端部在安装、使用过程中造成剐蹭，同时也能防止雨水从杆身顶端渗入内部馈线结构。从安装边界尺寸来看，底座直径控制在常规车载天线的通用尺寸范围内，能够适配市面上多数通用天线底座的安装点位，

　　整体杆身直立状态下的高度满足小型车辆的通过性要求，不会在进入常规限高区域时发生磕碰，杆身采用弹性金属材质，在受到树枝、限高杆等外力剐蹭时能够产生弹性弯折，外力消失后自动恢复直立状态，不会出现永久变形。在实际选型应用中，这类天线需要匹配对应频段的通讯主机使用，安装时需要注意底座吸附位置尽量避开车辆天窗、后挡风玻璃贴膜等金属屏蔽区域，尽量选择平整的金属钣金面，保证磁吸底座的贴合度，同时也能让金属车身作为天线的反射地网，进一步提升信号收发的增益效果。结构建模过程中，需要重点关注底座馈点的同轴度、加载线圈与上下杆身的连接强度，以及杆身与底座衔接位置的摆动余量，避免车辆行驶过程中的持续震动造成连接部位的松脱，螺旋加载段的圈数、线径、

　　螺距参数需要结合目标频段的谐振要求做匹配调整，不能随意更改参数否则会直接影响天线的驻波比，导致信号传输效率下降甚至烧坏通讯主机。底座的磁吸力度需要经过匹配计算，既要保证日常行驶、颠簸路面下天线不会脱落，也要避免磁吸力度过大在拆卸时造成车身漆面的损伤，软质包覆层的厚度需要控制在合理范围，过厚会降低磁吸附着力，过薄则容易在长期使用后磨穿，划伤安装面漆面。
