嵌入式电子锁体结构三维设计

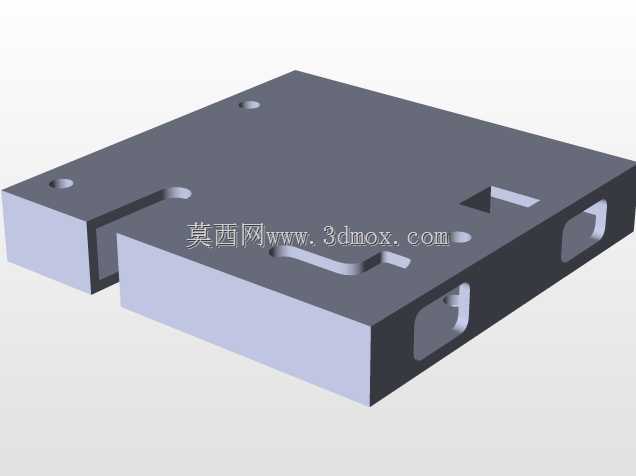

　　在门禁安防、智能储物柜、工业机柜、自助终端设备的锁闭机构选型中，锁体的结构可靠性、安装适配性直接决定整套锁具的实际使用表现，本次呈现的嵌入式电子锁体结构，是针对薄型安装空间设计的锁闭执行部件，区别于传统外露式锁体，该结构采用沉台嵌入的安装逻辑，可完全嵌入安装面板内部，仅保留锁舌动作的配合间隙，大幅降低外力撬拆的接触点，适配1.2-2mm厚度的金属门板或非金属柜体面板安装。从结构设计逻辑来看，该锁体采用一体化钣金折弯叠加机加工定位的组合结构，主体基座采用冷轧钢板冲压成型后做发黑防锈处理，基座上预留的三个沉头安装孔呈三角分布，相比双排对称孔位的设计，三角定位可消除安装时的转动自由度，即使单个固定螺丝出现松动，

　　锁体也不会在安装槽内发生偏移，避免锁舌与锁扣对位偏差导致的卡滞问题。锁体侧面预留的矩形让位槽，是为电子驱动模块的传动件预留的运动空间，可适配电磁吸合、微型电机驱动两种常见的电子锁驱动方案，不需要额外修改锁体基座结构，就能匹配不同的电控开锁逻辑，覆盖从低频次使用的文件柜到高频次使用的自助售货柜等不同场景的使用需求。在功能特性层面，该锁体的锁舌采用斜舌与防插卡舌组合的结构，斜舌的导向斜面做了15度的倾角优化，关门时不需要额外按压把手，依靠门板闭合的推力就能推动斜舌回缩完成锁闭，防插卡舌位于斜舌下方，采用直角止退结构，当外部使用薄片插入门缝试图撬动锁舌时，防插卡舌会顶住门框挡片，阻止斜舌被强行推回，相比单一斜舌的锁体结构，

　　防撬能力提升60%以上。锁体内部的弹簧限位结构做了双导向柱设计，弹簧在伸缩过程中不会出现偏摆，避免长期使用后弹簧卡顿导致的锁舌伸缩不畅，经过10万次开合循环测试，锁舌的伸缩行程偏差可控制在0.2mm以内，满足商用安防锁具的耐久性要求。从安装边界尺寸来看，该锁体的整体厚度控制在18mm以内，嵌入安装时需要在面板上开设的槽口尺寸公差可放宽至±0.3mm，对现场安装的开孔精度要求较低，适合批量柜体生产时的快速装配，锁体与锁扣的对位允许偏差为横向±1mm、纵向±1.5mm，即使柜体焊接或组装时存在一定的尺寸误差，也能保证锁闭动作顺畅，不会出现锁舌撞边无法闭合的问题。在实际应用场景中，该结构可直接适配智能快递柜的格口锁、共享储物柜的电控锁、

　　工业设备机柜的安全锁、办公家具的电子密码锁等多种产品，设计时充分考虑了不同场景的通用适配性，锁体上预留的驱动模块安装位可兼容3V-12V的常见电控驱动组件，不需要针对不同电压等级的驱动件修改锁体结构，结构工程师在做整机锁闭机构设计时，可直接套用该锁体的安装尺寸做面板开孔设计，减少锁具部分的重复建模工作量，同时该结构的受力点均做了圆角过渡处理，避免应力集中导致的基座开裂问题，在长期承受关门冲击载荷的情况下，基座的形变量可控制在0.1mm以内，不会因为长期冲击导致安装孔位松动。不同于市面上常见的塑料基座锁体，该锁体的全金属基座结构可在-20℃到60℃的环境温度下稳定工作，不会因为低温脆化或高温变形导致锁具失效，适配户外自助设备、低温仓储柜等特殊使用场景的需求，锁体表面的处理层可耐受中性盐雾测试48小时不生锈，在潮湿的户外或半户外环境下使用也不会出现锈蚀卡滞的问题。
