长条型设备出纸导向结构件

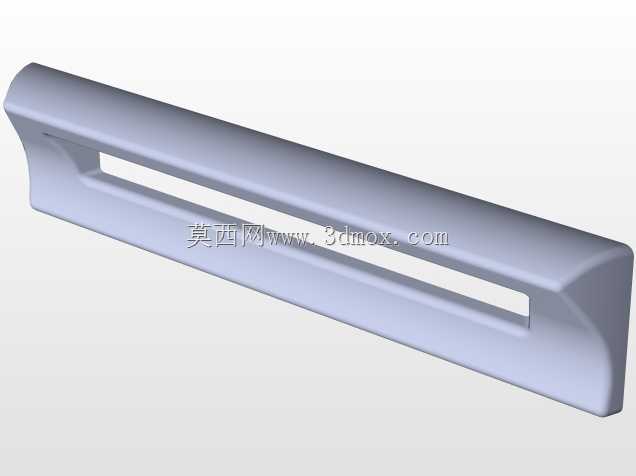

　　日常接触的打印类、票据输出类办公设备中，出纸口构件是走纸路径末端的核心承载部件，很多人容易忽略这个零件的设计合理性对整机使用体验的影响——卡纸、出纸歪斜、纸张折角这类高频故障，追根溯源往往和出纸口结构的设计偏差直接相关。这个长条型出纸导向构件，整体采用对称式流线造型，主体为一体化成型的长槽结构，两端做了圆弧过渡收边，中间预留的通长开槽是走纸过程中的避让空间，避免纸张在输送末端和结构件产生硬摩擦蹭脏纸面，同时也能给走纸辊的末端留出安装避让位，不会在装配时出现结构干涉。从实际应用场景来看，这类构件不仅用在常规桌面打印机上，自助终端的票据出口、收银设备的小票出纸位、小型印刷设备的输出端都能看到同类型结构的身影，不同设备的出纸宽度、

　　纸张克重适配要求不同，这类构件的长度、开槽宽度、曲面弧度也会对应做参数调整。设计这类构件的时候，首先要匹配整机的走纸路径曲率，出纸端的导向曲面要和前序走纸通道顺滑衔接，不能出现台阶或者锐角，不然纸张走到末端很容易被卡住；其次要考虑安装边界，构件两端的安装位要和设备外壳的固定柱精准对位，装配后和外壳表面的落差要控制在0.2mm以内，不然纸张输出时容易卡进缝隙里。这个构件的壁厚设计也有讲究，太薄的话长期受纸张摩擦、温湿度变化容易产生形变，太厚则会增加不必要的整机重量，还会挤占设备内部的其他元件安装空间，日常设计中这类塑料材质的出纸构件壁厚一般控制在1.5-2mm之间，背面会根据长度加设几条加强筋，既保证结构强度，

　　又不会在注塑成型时出现缩痕。实际选型适配的时候，要先确认设备的最大出纸宽度，构件的有效导向长度要比最大纸宽大20mm以上，两端各留10mm的余量，避免纸张偏斜时从侧边脱出；同时要确认出纸辊的中心位置，构件中间的开槽要正对走纸辊的切线方向，保证纸张从辊轴输出后能顺着导向曲面平稳滑到设备外部的接纸托盘上。很多新手设计师在做这类结构的时候，容易把导向曲面的倾角做的太陡，导致纸张输出时直接往下掉，没法整齐堆叠在接纸位置，或者倾角太平，纸张输出后翘曲卡在出纸口位置，合理的倾角一般在15-25度之间，根据设备的接纸盘高度做对应微调。另外这个构件的表面粗糙度也有要求，和纸张接触的面要做抛光处理，不能有明显的注塑合模线或者毛刺，不然很容易刮伤纸面，

　　尤其是打印铜版纸、照片纸这类表面比较娇贵的介质时，表面瑕疵会直接在纸面上留下划痕，影响最终输出效果。从装配逻辑来说，这类出纸构件一般采用卡扣加螺丝的双重固定方式，卡扣用于预定位，提升装配效率，螺丝用于最终锁紧，避免长期使用后卡扣松脱导致构件移位，安装位的公差要控制在±0.1mm以内，保证装配后和相邻走纸构件的衔接缝隙小于0.3mm，防止薄纸钻进缝隙造成卡纸。
