小型农用物料分级振动筛分设备结构

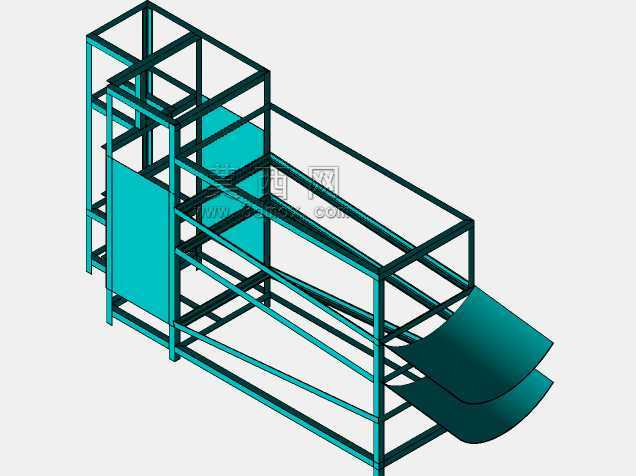

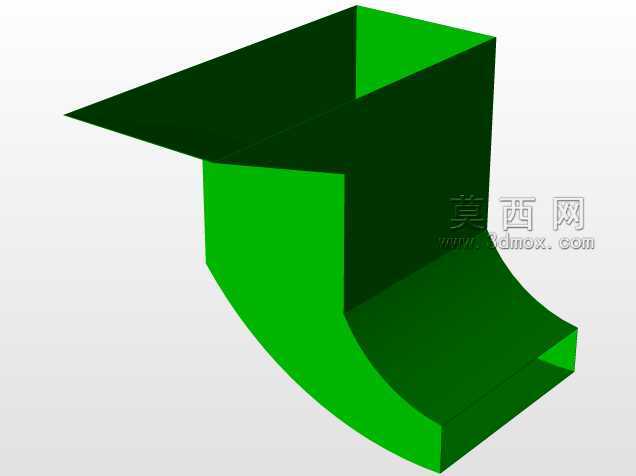

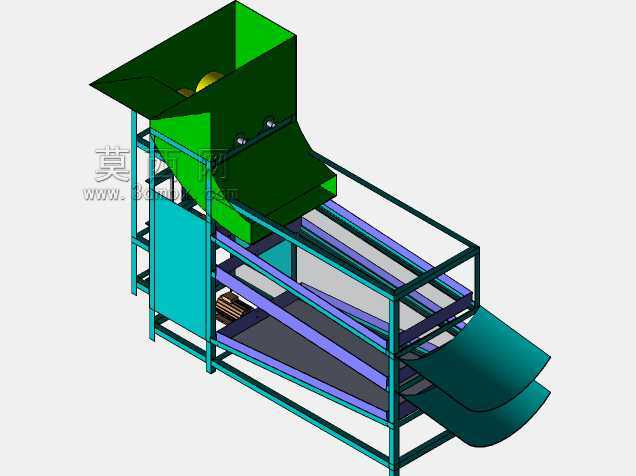

　　这套筛分结构的设计初衷，是面向小型农产品加工点、个体经营户的小批量物料分级需求，区别于大型选矿、矿山用的重型筛分设备，整体结构做了轻量化适配，不需要浇筑混凝土基础，普通硬化平整的车间地面、农家院场地就能放置使用，适配丁香、谷物、小型干果、颗粒状中药材这类粒径差异不大、无强磨琢性的散状物料分选作业。从结构布局来看，设备上部设置敞口式受料斗，斗体做了倾斜导料板设计，物料倒入后不会在斗内积料搭桥，能均匀滑落到下部的筛面区域，受料斗侧面预留了驱动组件的安装位，可根据处理量需求匹配不同功率的振动源，振动源的安装座做了加强筋补强，避免长期振动引发焊缝开裂的问题。机架部分采用矩形钢管焊接成型，整体为框架式结构，所有杆件连接位置都做了满焊处理，

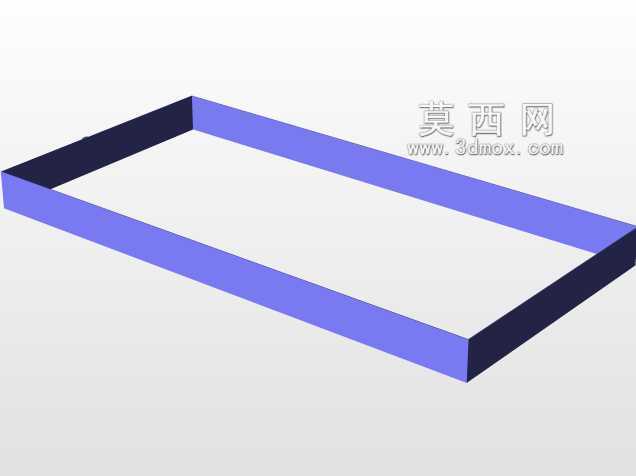

　　筛体的支撑部位设置了弹性元件安装位，可加装橡胶弹簧或者螺旋压缩弹簧，将筛箱的振动与机架隔离，降低设备运行时传递到地面的振动量，同时减少工作噪音，框架下部预留了足够的检修空间，日常维护时不需要完全拆解设备就能完成筛网更换、紧固件复紧的操作。筛箱部分采用分层设计思路，可根据待筛分物料的粒径等级需求，更换不同网孔尺寸的筛网，每层筛面都对应独立的出料导槽，导槽做了圆弧过渡设计，筛分后的不同等级物料能顺着导槽滑落到对应的收集容器内，不会出现物料飞溅、混料的问题，筛面的倾斜角度经过适配调整，既保证物料在筛面上有足够的停留时间完成透筛，又不会因为倾角过小导致物料堆积、处理量下降。设备的外形尺寸控制在小型作业场景可接受的范围内，整体宽度不超过1.

　　2米，长度控制在2米左右，高度不超过1.8米，普通的平房车间就能容纳，不需要额外加高厂房空间，设备进料口的高度适配人工倒料的作业高度，操作人员站在地面就能完成上料操作，不需要额外搭建上料平台，降低了配套设施的投入成本。从安装边界来看，设备放置时只需要在四周预留0.5米以上的操作空间即可，侧面预留的位置用于日常检查振动源的运行状态，出料端预留足够的位置放置收集筐或者接料输送带，不需要复杂的管线连接，只需要接入匹配的动力电源就能投入使用，对于没有专业设备维护人员的小型加工点十分友好。设计过程中特意简化了整体结构，没有采用复杂的偏心轴传动结构，而是选用通用性强的振动源作为激振部件，易损件都是市场上容易采购的标准件，后期维护更换成本低，

　　筛网的固定方式采用快压结构，不需要借助专用工具就能完成筛网的拆装更换，切换不同物料的筛分作业时，能快速完成筛网适配，减少停机调整的时间。设备的护板部分采用薄钢板折弯成型，既可以阻挡筛分过程中物料从筛面侧边洒落，又能起到一定的安全防护作用，避免运行过程中人员误触振动的筛箱引发安全问题，护板通过螺栓固定在机架上，需要检修内部结构时可以快速拆卸。
