软管与液压缸连接用卡套式管接头

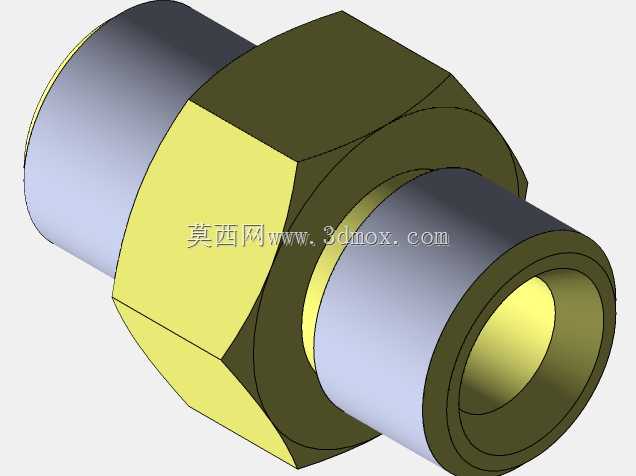

　　在液压系统的管路布设环节，软管与液压缸的连接部位一直是管路密封可靠性的关键控制点，这类接头的设计直接决定了液压回路在压力波动、设备振动工况下的泄漏风险等级。日常做液压站配套管路设计时，经常遇到液压缸进出油口位置空间局促、软管装配角度需要微调的场景，这类两端外螺纹、中间带六角拧动结构的接头，就是专门适配这类安装场景的连接件。

　　从结构设计逻辑来看，中间的六角本体是整个接头的受力承载部位，拧动时扳手的受力面完全贴合六角平面，不会出现打滑损伤接头表面的情况，六角的对边尺寸按照常规液压管路的扳手空间预留，安装时不需要特制工具，普通活动扳手或者对应规格的开口扳手就能完成拧紧作业。两端的外螺纹段分别对接液压缸油口内螺纹和软管接头的内螺纹，螺纹精度按照液压管路的密封要求做了公差控制，配合组合密封垫圈或者O型圈就能实现端面静密封，避免螺纹配合间隙出现渗油问题。

　　实际选型时首先要匹配两端的螺纹规格，一端要和液压缸缸筒上的进出油口螺纹完全对应，另一端要和选配的高压软管总成的接头螺纹匹配，不能出现螺纹规格错配强行拧入的情况，否则会直接损坏油口螺纹，导致液压缸端盖报废。接头的整体长度要结合安装边界做核算，六角本体的最大外径不能和液压缸周边的结构件、管路固定支架产生干涉，尤其是在液压缸做往复运动的设备上，还要预留出软管弯曲的最小半径空间，避免接头端部和软管的压接部位出现过度弯折，缩短软管的使用寿命。

　　这类接头的内部通径是设计时的核心参数，通径大小要和液压缸的工作流量匹配，通径过小会造成管路沿程压力损失过大，导致液压缸动作响应滞后，系统发热加剧；通径过大则会造成接头整体尺寸冗余，占用不必要的安装空间，增加不必要的成本。内部流道做了平滑过渡处理，没有直角台阶或者尖锐凸起，液压油流经时不会产生紊流和局部涡流，能有效降低油液流动过程中的压力损耗，也减少了油液杂质在接头内部滞留堆积的可能。

　　从安装维护的角度来说，这种一体式结构的接头没有多余的活动拼接部件，相比铰接式接头、快换接头来说，密封点更少，长期运行的可靠性更高，日常巡检只需要检查两端螺纹连接部位有没有渗油痕迹即可，不需要定期做拆解维护。在工程机械、锻压设备、注塑机这类液压系统工作压力高、设备运行振动大的场景中，这类接头的抗松动性能优势很明显，只要拧紧力矩符合规范要求，即使在长期压力冲击的工况下，也很少出现接头松动脱落的故障。

　　建模过程中要重点关注几个关键尺寸的公差配合：两端螺纹的中径公差要符合液压管路螺纹的精度要求，六角对边的尺寸公差要控制在标准范围内，保证扳手能够顺利卡入，两端螺纹的同轴度要严格控制，否则安装时会出现螺纹别劲的情况，强行拧紧会造成螺纹牙型损伤，甚至导致接头断裂在油口内部。接头端部的密封面要做平面度控制，表面粗糙度要达到密封要求，不能有划痕、凹坑等缺陷，否则即使搭配全新的密封件，也会出现密封失效渗油的问题。

　　在做管路布局三维校核时，要把接头模型和液压缸模型、软管模型做装配干涉检查，重点确认六角本体的旋转空间是否足够，安装时扳手能不能顺利伸到拧动位置，有没有周边的零部件挡住扳手的操作空间，很多现场安装出现的问题，都是三维建模阶段没有预留足够的扳手操作空间，导致现场装配时只能打磨周边零件，甚至重新加工接头，既耽误工期也影响装配质量。另外还要考虑接头安装完成后，软管的走向是否自然，有没有出现扭曲、拉扯的情况，接头的角度要和软管的自然弯曲方向匹配，避免软管在接头部位产生附加的弯曲应力。
