轧棉厂设备用传动连接连杆结构

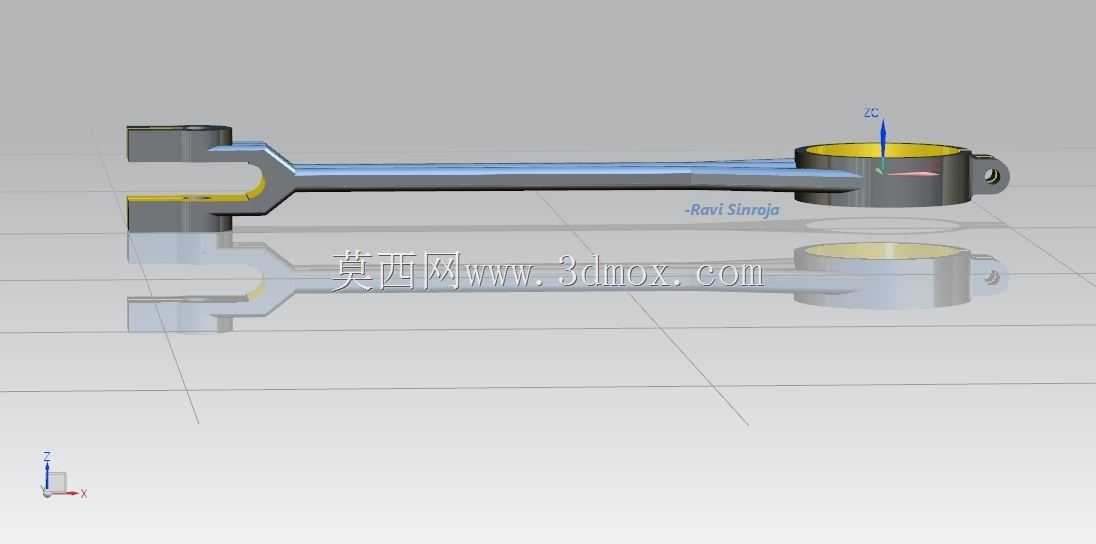

　　该构件为轧棉生产设备中用于动力传递与工位衔接的专用连接部件，主要承担相邻传动机构间的动力输送、运动轨迹约束功能，在轧棉生产线的清花、轧花、输送等工序的传动链路中，这类连杆是保障设备连续稳定运行的核心受力构件。从实际应用场景来看，轧棉厂生产环境存在大量棉尘、短绒漂浮，设备运行时伴随持续振动，部分工位还存在温湿度波动的情况，因此该连接构件在设计时充分考虑了复杂工况下的可靠性需求，整体采用长杆式对称布局，两端分别设置铰接安装位，一端为大尺寸环形铰接端，用于与动力输出端的偏心轴配合，将旋转运动转化为往复摆动或直线推拉动作，另一端为分叉式铰接结构，用于连接执行端的摆臂或工位联动部件，实现动力的精准传递。

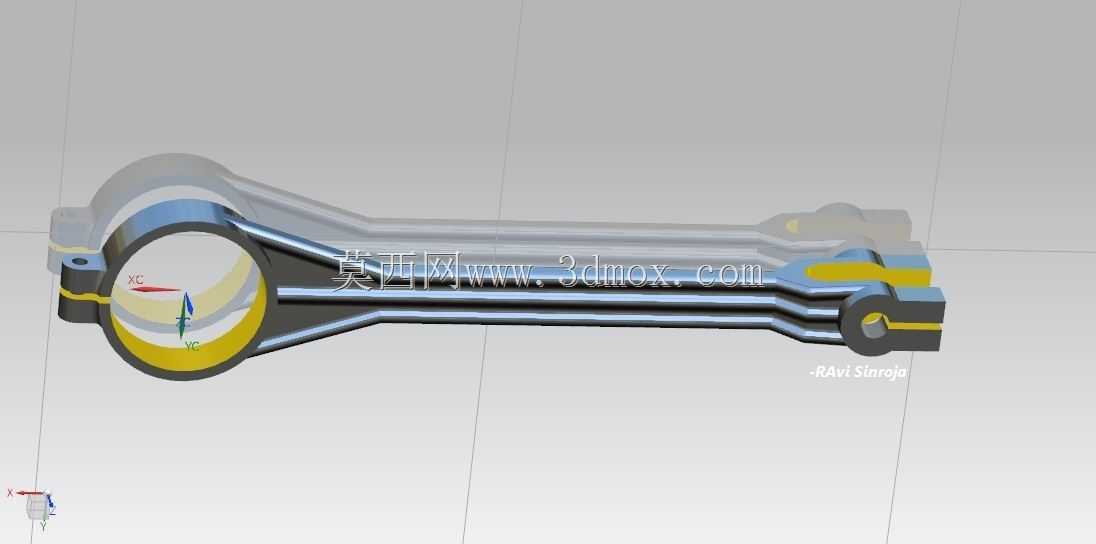

　　在结构设计层面，杆身采用双平行筋条的镂空式结构，并非实心杆件，这种设计一方面可以在保证整体结构强度、抗扭抗弯性能的前提下，有效降低构件自身重量，减少动力传递过程中的惯性损耗，降低驱动端的负载，另一方面镂空结构可以减少棉尘在构件表面的堆积，避免长期运行后积尘卡滞铰接部位，适配轧棉车间多尘的作业环境。两端的铰接孔位均做了加厚处理，大端环形部位的壁厚根据受力仿真结果做了梯度优化，靠近杆身连接的位置厚度更大，向孔口位置平滑过渡，避免应力集中导致的疲劳断裂，铰接孔内预留了衬套安装空间，实际装配时可加装耐磨铜套或者自润滑轴承，降低铰接部位的磨损速率，延长构件的维护周期。小端的分叉式结构采用对称夹装设计，两个支臂的厚度一致，铰接孔同轴度公差控制在较高精度范围内，保证与被连接部件装配后无偏载，避免运行过程中出现别卡、异响等问题。

　　从安装边界来看，大端铰接孔的内径适配轧棉设备常用的偏心轴径尺寸，安装时孔位与轴的配合采用间隙配合，保证转动顺畅，同时预留了润滑脂加注的通道，可在设备日常保养时直接通过预留油嘴加注润滑脂，无需拆解构件。小端铰接位的开档尺寸匹配常规轧棉设备执行摆臂的连接端厚度，装配时通过销轴贯穿两个支臂与摆臂的连接孔，销轴端部设置开口销孔位，防止运行过程中销轴窜动脱落。杆身的整体长度经过运动学仿真校核，保证动力传递过程中两端铰接点的运动轨迹完全匹配设备的动作需求，不会出现过死点卡滞或者行程不足的问题，杆身的截面尺寸经过抗弯强度计算，在设备最大负载工况下，杆身的挠度变形量控制在允许范围内，不会因为变形导致两端铰接位出现偏磨。

　　在实际生产应用中，这类连接连杆的运行稳定性直接影响整条轧棉生产线的作业效率，一旦连杆出现断裂或者铰接位松脱，会导致对应工位的动作中断，甚至造成相邻传动部件的损坏，因此在建模过程中，所有的圆角过渡、壁厚变化、孔位公差都严格按照机械设计规范进行设置，所有的受力拐角位置均设置了足够大的铸造圆角或者机加工圆角，避免应力集中。构件的外形完全适配现有轧棉设备的安装空间，安装时不需要对周边的机架、护罩等部件做额外改动，可直接替换原有老旧或者损坏的同类型构件，降低设备维护的改造成本。同时杆身的表面设计为平滑过渡结构，没有突兀的凸起或者凹槽，减少棉尘挂附的可能，日常清洁维护时只需要用压缩空气吹扫即可清理表面积尘，降低运维的工作量。
