带内嵌安装位的密封式圆球组件结构

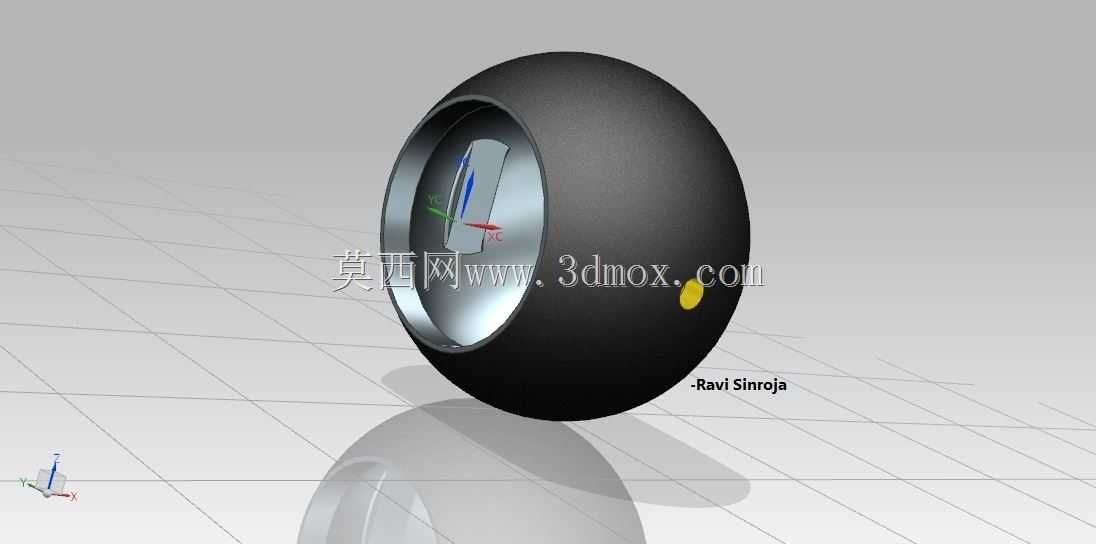

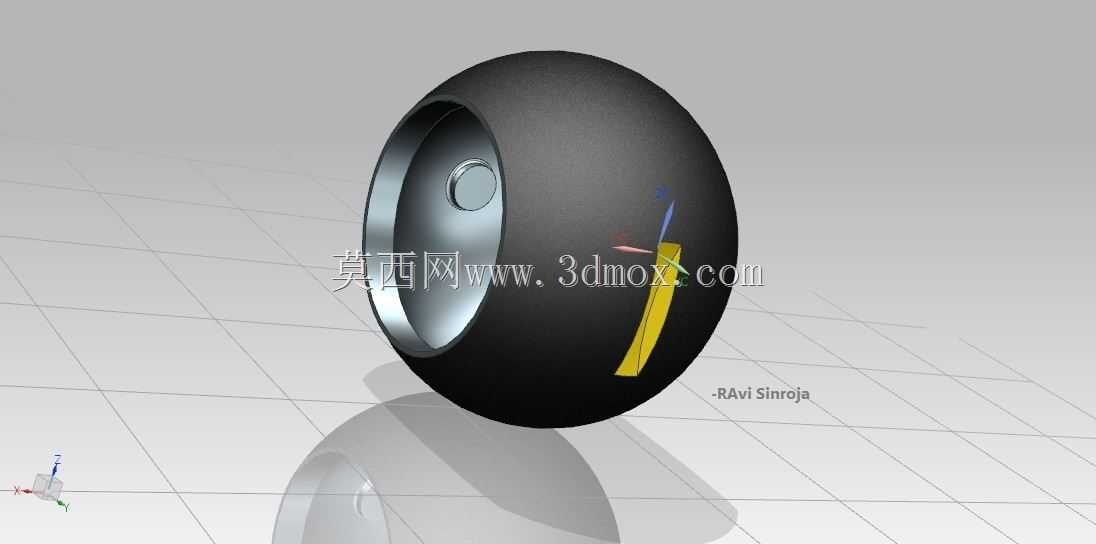

　　这类带内嵌安装位的圆球构件，常出现在流体换向阀的密封端、万向支撑的接触端头、小型气动执行机构的活动堵头位置，区别于实心整球的设计，它预留了内凹的安装腔体，不需要额外做球面打孔攻丝的二次加工，就能直接和内部的阀杆、支撑轴、驱动杆完成配合，避免了球面加工破孔带来的密封失效风险。从结构设计逻辑来看，外球面做了整面的粗糙度管控，和配合的密封座圈接触时能形成连续的环形密封带，不会因为局部的加工刀痕出现介质渗漏的问题；内凹腔体的侧壁做了定位止口，和配套杆件装配时能自动找正同轴度，不需要额外打定位销就能限制径向窜动，装配时只需要从腔体开口处压入配套的卡簧或者锁紧环，就能完成轴向的固定，整体装配工序比传统打孔装杆的圆球少三道以上，

　　批量装配时的效率提升非常明显。实际选型应用时，要注意外球面的直径公差和配合座圈的过盈量匹配，通常用于低压流体回路时，球面和密封座的单边过盈量控制在0.02-0.05mm区间，既能保证密封面的贴合压力，又不会因为过盈量太大导致操作力矩超标；如果是用于万向支撑的接触端头，球面的表面硬度要做相应提升，避免长期点接触出现压痕凹陷，导致支撑角度调整时出现卡滞。安装边界方面，这类组件的整体外轮廓是完整的球面，预留的安装腔体深度不超过球半径的三分之二，不会因为腔体过深导致球面壁厚不足，在承受额定的侧向压力时，球面的变形量能控制在弹性形变范围内，不会出现永久变形导致的配合失效；腔体开口处做了小尺寸的倒角，装配杆件时不会刮伤杆件表面的密封涂层，

　　也能避免装配时切下的碎屑残留在密封配合面之间。在流体控制场景下使用时，球面的转动行程刚好覆盖通路的全开和全关位置，内凹腔体不会和流体通路产生对冲，不会因为腔体存积介质导致启闭动作卡滞；如果是用于手动调节的万向支撑，球面的摩擦系数经过表面处理后能稳定在0.1以下，调整角度时的手感均匀，不会出现忽松忽紧的情况，长期使用后也不会因为磨损出现角度漂移。设计时还考虑了不同工况的适配性，外球面可以根据使用场景做不同的表面处理，接触腐蚀性介质时做钝化或者镀层处理，接触磨蚀性颗粒时做硬化涂层处理，内腔体的尺寸可以根据配套的杆件直径做系列化调整，不需要改动外球面的加工参数就能适配不同规格的驱动部件，大幅降低了系列化产品的加工成本。

　　很多一线结构设计人员在做小型换向阀、万向定位机构时，容易忽略这类带内嵌腔体圆球的优势，往往采用实心球打孔的方案，不仅加工时球面定位难度大，打孔后的球面密封带容易出现断差，装配后经常出现渗漏问题，还要额外增加密封件补偿密封间隙，反而增加了整体的结构尺寸和成本，而这种一体化内嵌腔体的圆球组件，从毛坯成型阶段就预留了安装位，后续只需要做外球面的精磨和内腔的止口加工，加工工序更短，成品的一致性也更好，批量生产时的质量管控难度更低。在安装空间受限的场景下，这种结构的优势更明显，因为不需要在球体外额外增加锁紧螺母或者定位法兰，整体的安装空间只需要满足球面的转动半径即可，比传统的铰接结构节省至少40%的径向安装空间，适合在小型化的气动控制元件、紧凑型万向支撑机构上使用。
