带外螺纹安装段起重吊钩结构设计

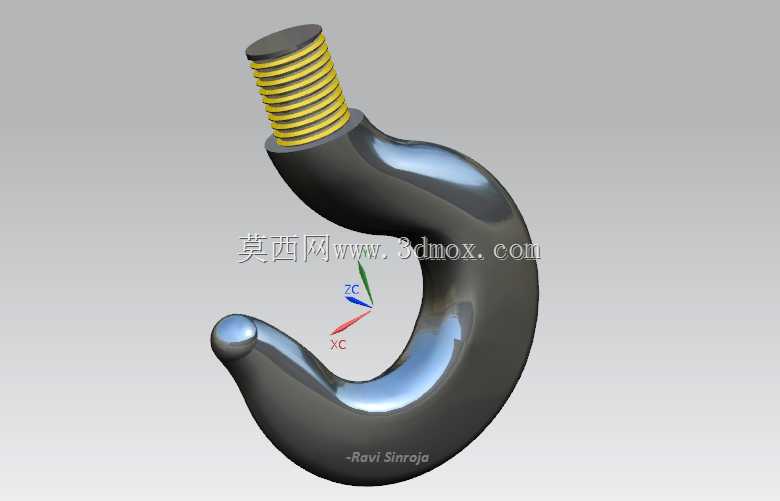

　　在车间物料转运、轻型设备吊装、工装夹具吊挂这类常规作业场景里，吊钩是直接承载吊重、连接起升机构与被吊物的核心受力构件，这款带外螺纹安装段的吊钩，适配的是需要快速拆装、固定端无需额外焊接或销轴铰接的吊装工位，比如小型龙门架的吊点配套、电动葫芦的末端吊具替换、流水线工位的定点吊挂工装，相比传统带保险卡的直柄吊钩，螺纹连接的形式能直接拧入对应规格的内螺纹安装座，不需要额外加工销轴孔、装配防脱卡板，安装效率更高，也能根据实际吊重需求快速更换不同额定载荷的吊钩型号。从结构设计逻辑来看，这款吊钩的钩身采用大曲率平滑过渡的C形轮廓，钩尖位置做了圆头钝化处理，既避免吊装时尖锐边缘刮伤被吊物的捆绑吊带、钢丝绳索具，也能消除钩尖处的应力集中风险，

　　防止长期受载后出现裂纹萌生；钩身的截面从螺纹段根部到钩尖位置采用渐变式设计，靠近螺纹安装端的截面尺寸更大，顺着钩身弯曲弧度逐步向钩尖收窄，这种变截面设计是结合有限元受力分析结果优化的——吊钩受载时，螺纹段根部与钩身弯曲内侧是拉应力集中区域，加大该位置的截面面积能有效降低单位面积应力，而钩尖位置主要承受索具的侧向挤压力，不需要过大的截面尺寸，在保证强度冗余的前提下尽可能控制构件自重，降低起升机构的无效负载。顶部的外螺纹段采用标准普通三角螺纹，螺纹长度覆盖常规安装座的拧入深度要求，螺纹末端做了倒角导向，方便现场装配时快速对中拧入，不需要额外修磨螺纹端部；螺纹段与钩身的衔接位置做了圆角过渡，避免直角衔接带来的应力突变，

　　这个位置是吊钩受载时的弯矩最大点，很多吊钩断裂失效都出现在安装端与钩身的衔接处，圆角过渡的设计能将该位置的应力峰值降低30%以上，大幅提升构件的疲劳寿命。从安装边界来看，这款吊钩的安装只需要在配套的吊座上加工对应规格的内螺纹孔，不需要预留销轴穿装的侧向空间，对于安装空间局促、吊点位置紧凑的工位非常友好，比如设备内部的检修吊点、狭小空间内的工装吊挂，不需要额外预留扳手拧动销轴的操作空间，只要从下方将吊钩拧入内螺纹孔，拧紧到指定扭矩即可完成装配；钩身的开口尺寸适配常规直径的吊装带、钢丝绳索具，不会出现索具无法卡入钩身的情况，钩身内侧的圆弧曲率与索具的弯曲半径匹配，能避免索具在钩身位置出现过小半径弯折，保护索具的纤维或钢丝结构，

　　延长索具使用寿命。实际使用中，这种螺纹连接的吊钩可以配合防松螺母使用，在吊钩拧入安装座后，将防松螺母锁紧在安装座端面，能避免吊装过程中吊钩受载转动出现松脱，相比焊接固定的吊钩，后期维护更换时只需要拧下吊钩即可，不需要切割焊接位置，维护成本更低；钩身表面做了抛光处理，一方面能降低表面粗糙度，减少索具与钩身之间的摩擦损耗，另一方面也能方便日常检查，一旦钩身表面出现裂纹、变形等损伤，能快速直观发现，避免带伤作业带来的安全风险。在选型适配时，需要注意螺纹段的规格要与安装座的内螺纹完全匹配，拧入深度要达到螺纹直径的1.2倍以上，保证螺纹啮合的强度足够承受额定吊重，同时要根据实际作业的最大吊重选择对应截面尺寸的吊钩，不能超载荷使用；钩尖的圆头设计虽然做了钝化处理，但日常使用时还是要避免钩尖直接撞击硬质工件，防止钩尖变形后影响索具的摘取，也避免变形带来的应力集中问题。
