法兰连接式外螺纹90度弯通油机管路接头

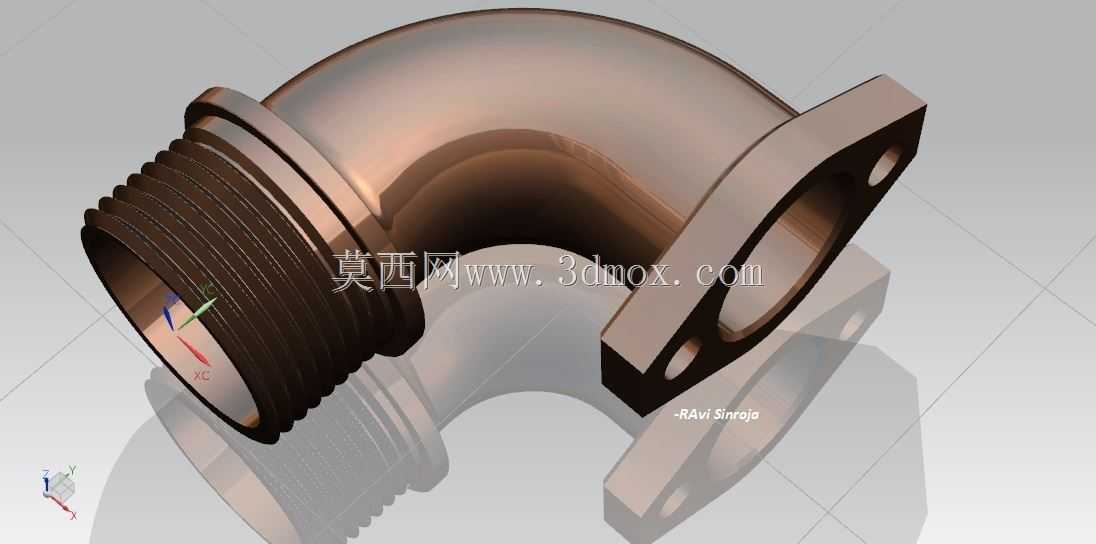

　　在油机的流体输送管路布局中，受设备内部安装空间限制、管路走向转折需求，经常需要用到90度转向的管路连接件，这款弯通接头正是针对这类场景设计的油路转接部件。从结构上看，它一端采用外螺纹连接形式，可直接与带内螺纹的油路端口旋合装配，螺纹段的长度经过匹配校核，能够保证旋入深度满足密封与连接强度要求，避免因旋合过浅导致受压脱落、或是旋合过深顶触内部流道造成通径缩减的问题。另一端为菱形法兰安装结构，法兰面上开设两个对称的安装通孔，可通过螺栓与对应带法兰接口的部件完成紧固连接，法兰的密封面平整度有严格公差要求，装配时配合密封垫片即可实现端面静密封，防止油路内的油料出现渗漏。接头的弯曲段采用大圆弧过渡流道，相比直角弯折的结构，

　　能够大幅降低流体在转向位置的局部阻力损失，减少油料输送过程中的压力损耗，同时避免流道直角位置长期受流体冲刷出现的冲蚀磨损，延长部件的使用寿命。在实际安装场景中，这类接头常布置在油机的机体与外部管路衔接位置、或是油泵与滤清器的连接段，用来适配不同接口形式的部件，无需额外增加转接件即可完成管路的90度转向，有效压缩管路布局占用的空间，让整机的管路排布更紧凑。设计过程中需要重点校核两个安装端的形位公差，外螺纹的轴线与法兰端面的垂直度必须控制在合理公差范围内，否则装配后会出现法兰面贴合不严、螺纹偏载受力的问题，轻则导致密封失效渗漏，重则造成螺纹断裂、接头脱落引发油路故障。接头的通径尺寸与两端接口的通径保持一致，

　　不会出现局部缩径影响油路流量的情况，弯曲段的壁厚经过强度校核，能够承受油路工作状态下的额定压力，同时兼顾部件的轻量化需求，避免不必要的材料浪费。在安装边界上，需要预留足够的扳手操作空间来完成外螺纹端的旋紧作业，法兰端的螺栓安装位置也要预留螺栓穿入与紧固的操作空间，避免与周边的机体部件、其他管路发生干涉。这类接头的材质通常选用耐油、耐腐蚀的金属材料，表面处理工艺能够提升部件的防锈能力，适应油机工作时的温度变化与油污环境，长期使用也不会出现锈蚀剥落污染油料的问题。在管路装配作业中，这类集成两种连接形式的弯通接头能够减少管路中的接头数量，降低整个油路的渗漏风险点，同时减少装配工序的工作量，提升整机装配的效率。流道的内壁粗糙度也有相应要求，光滑的内壁能够减少流体流动时的紊流产生，降低油路运行时的振动与噪音，让油机的供油系统运行更平稳。
