内燃机核心往复运动活塞结构设计

　　在往复式内燃机的动力输出链路里，活塞是直接承接燃烧压力、完成能量转换的核心部件，其结构合理性直接决定整机的动力效率、密封性能与运行寿命。日常做这类部件的三维建模时，首先要锚定的是实际装机的工况边界，不能只照着外观轮廓做曲面堆砌。从实际应用场景来看，这类活塞不仅适配常规车用汽油机、柴油机，在小型通用发电机组、农用动力机械、园林机械的单缸动力单元里也有广泛应用，不同场景下的活塞结构细节会有针对性调整，但核心的功能逻辑保持一致。

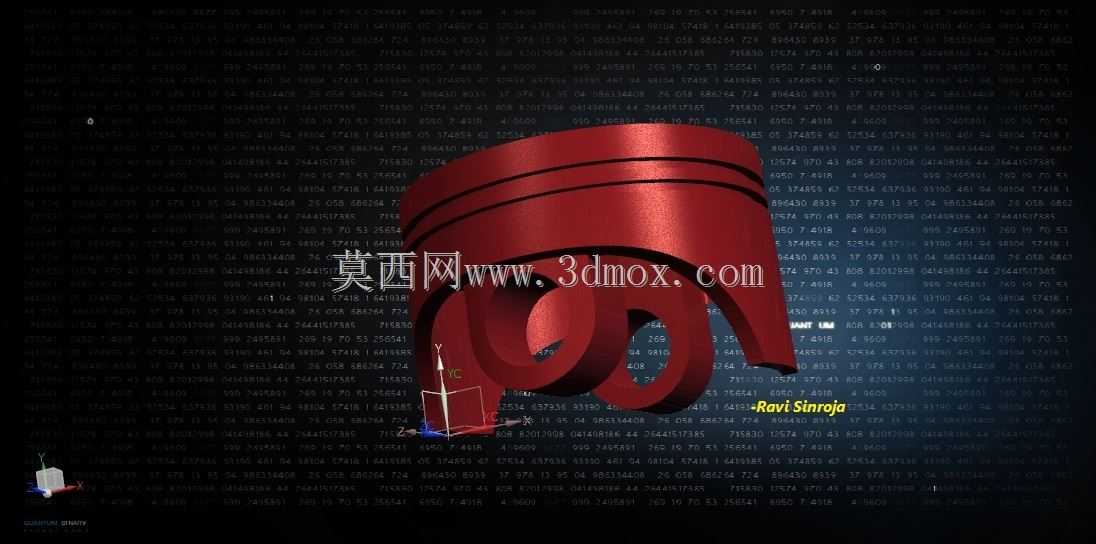

　　做结构设计时，首先要考虑的是活塞的热负荷承载，活塞顶部直接接触高温燃烧气体，瞬时温度可达上千摄氏度，所以顶部的壁厚设计要兼顾导热效率与结构强度，不能过厚导致热量无法及时传导至缸壁冷却，也不能过薄在高频爆压下出现形变。活塞头部的环槽结构是密封功能的核心，通常设置两道气环与一道油环，气环负责阻隔燃烧室的高压燃气下窜至曲轴箱，油环则负责刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。建模时环槽的宽度、深度以及槽岸的高度都要严格匹配对应缸径的活塞环规格，槽岸的倒角设计也需要考虑热膨胀余量，避免高温下环槽卡滞导致密封失效。

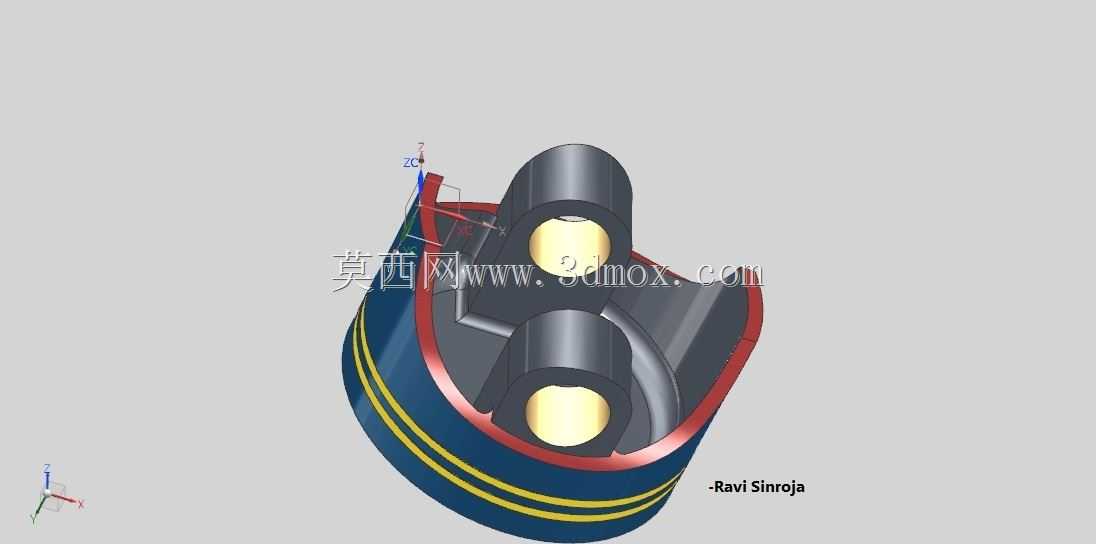

　　活塞的裙部设计是导向与承压的关键，工作过程中活塞在缸套内做高速往复运动，裙部需要承担侧推力，所以裙部的型线不能做成正圆柱，通常会设计成中凸变椭圆的型面，冷态下裙部与缸套之间预留合理的配合间隙，热态膨胀后裙部能与缸壁形成均匀的贴合面，既避免冷启动敲缸，也防止热态下活塞拉缸。裙部的销座部分是连接连杆的核心位置，活塞销孔的同轴度、销座的加强筋结构都需要重点考量，销孔内侧通常会设计微量的内凹或者倒角，分散活塞销传递的交变应力，避免应力集中导致销座开裂。

　　从安装边界来看，活塞的整体外径要匹配对应缸套的内径尺寸，顶部的燃烧室凹坑形状需要匹配整机的压缩比设计，凹坑的容积、边缘倒角都会直接影响缸内的气流组织与燃烧效率。活塞销的孔径要匹配对应规格的活塞销，销孔两端的卡环槽尺寸要准确，确保卡环安装后能可靠限位活塞销，避免运行过程中活塞销轴向窜动刮伤缸壁。建模过程中还要考虑活塞的质量分配，往复运动部件的质量直接影响整机的振动水平，所以在保证结构强度的前提下，会在活塞裙部内侧做合理的减重设计，去除非承载区域的多余材料，同时保证活塞整体的质心处于活塞中心轴线上，避免往复运动过程中出现偏磨。

　　实际做结构校验的时候，还要考虑活塞的热变形规律，不同部位的工作温度差异较大，顶部温度高、裙部温度低，所以建模时的冷态尺寸要预留不同部位的膨胀量，头部的直径通常会比裙部略小，避免头部热膨胀后卡在缸套内。另外活塞环槽的位置精度也很关键，环槽的平面度、与活塞轴线的垂直度直接影响活塞环的密封效果，如果环槽出现倾斜，活塞环工作时就会出现偏磨，导致燃气下窜、机油消耗超标等问题。在做三维模型的细节处理时，活塞表面的所有棱边都要做合理的圆角过渡，尤其是销座与裙部、头部的连接位置，避免应力集中在交变载荷下出现疲劳裂纹。对于不同动力等级的机型，活塞的材料通常选用共晶铝硅合金，部分高负荷柴油机也会采用铸铁活塞或者钢顶铝裙的组合结构，但核心的结构设计逻辑是一致的，都是围绕密封、导向、承力、导热这几个核心功能展开，每个尺寸的设定都要对应实际工况下的受力与热变形需求，不能脱离装机实际随意设定参数。
