啮合式直齿圆柱齿轮传动结构三维设计

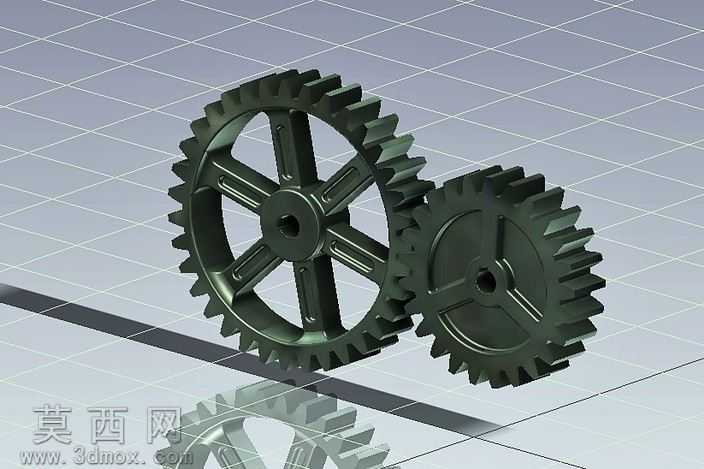

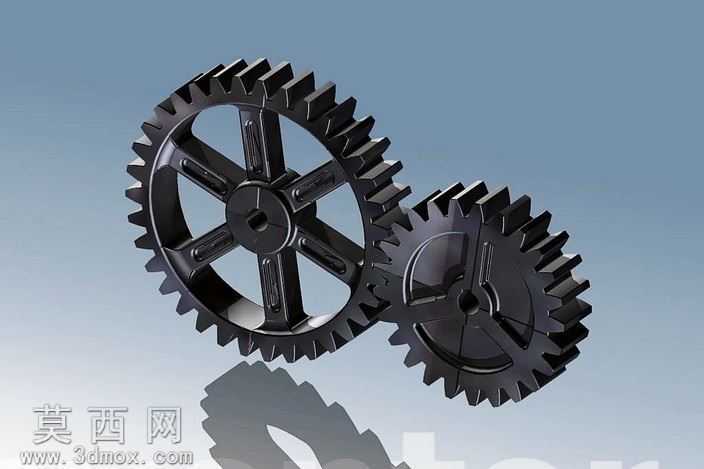

本作品为啮合式直齿圆柱齿轮传动副三维建模成果，建模过程严格遵循直齿圆柱齿轮的齿廓啮合基本定律，以渐开线齿形为核心轮廓基准完成参数化构建。建模阶段首先确定两个齿轮的模数、齿数、压力角等核心传动参数，通过齿廓曲线的精准绘制保证轮齿啮合时的传动比恒定，避免出现传动卡顿、侧隙不合理的问题。模型采用轮辐式结构设计，大尺寸齿轮设置六根对称分布的轮辐连接轮毂与轮缘，在保证整体结构强度的同时有效降低零件自重，小尺寸齿轮采用三辐条对称结构适配自身尺寸规格，轮毂位置预留标准轴孔与键槽结构，可直接匹配对应直径的传动轴完成装配。材质与渲染环节选用哑光黑色工程金属材质，还原工业齿轮常用的调质发黑处理表面质感，通过调整材质的粗糙度、金属度参数，精准呈现金属零件表面的细微磨砂质感，渲染时采用柔和的侧上方打光方案，清晰勾勒出轮齿的轮廓线条与啮合接触位置，同时添加自然的投影效果增强模型的空间立体感，直观展现两个齿轮的啮合位置与传动配合关系。设计过程中重点校验了轮齿的啮合干涉情况，确保两个齿轮在标准中心距安装状态下，齿面接触均匀、齿顶与齿根间隙符合机械设计标准，轮辐与轮毂、轮缘的连接位置做了平滑过渡处理，避免应力集中问题，整体结构完全符合通用机械传动件的设计规范，可用于机械原理教学演示、传动机构虚拟装配、非标设备传动方案选型参考等场景，能够直观展现直齿圆柱齿轮的传动原理与结构特征。
