径向弯曲叶片离心式叶轮三维结构设计

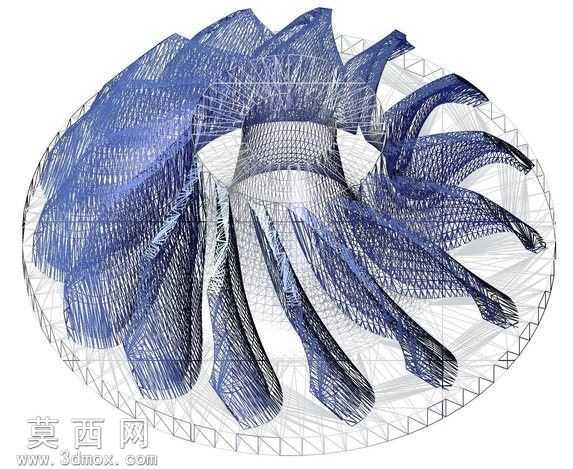

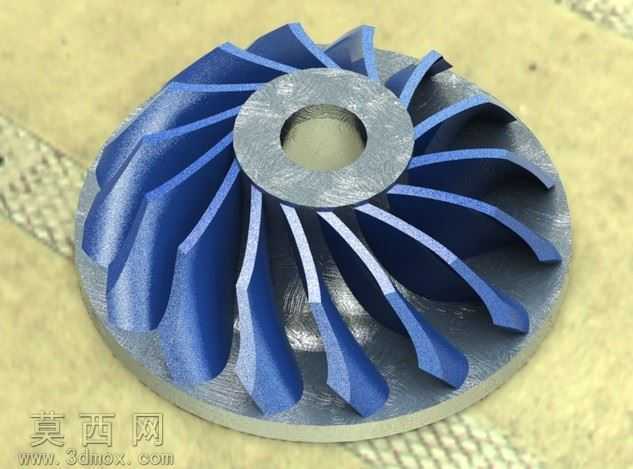

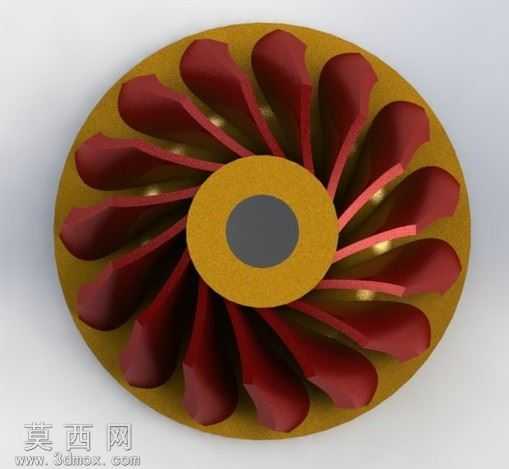

本叶轮模型采用三维参数化建模方式完成整体结构搭建，建模过程中首先以中心轮毂的安装基准轴为核心定位参考，绘制中心安装孔的回转截面，通过回转特征生成带中心通孔的轮毂基体，轮毂端面做倒角过渡处理，避免装配时的锐边干涉，同时保证与传动轴配合的定位精度。叶片部分采用曲面建模思路构建，先绘制单枚叶片的翼型截面轮廓，根据流体动力学的流道设计要求，调整叶片的进口安装角与出口弯曲弧度，使叶片从轮毂根部向外缘平滑延伸，形成后弯式的径向流道结构，再通过圆周阵列特征，以中心轴为阵列基准，均匀排布全部叶片，保证每相邻叶片间的流道宽度一致，流体通过时的流速分布均匀。建模完成后对叶片与轮毂的连接位置做圆角过渡处理，消除结构应力集中点，提升部件的结构强度，同时减少流体在流道内的沿程阻力损失。模型的轮盘部分采用圆盘式基体结构，与叶片外缘、轮毂底部做合并特征处理，保证整体结构的一体性，轮盘背面做平整处理，方便与驱动端的连接部件定位装配。材质渲染阶段，轮毂与轮盘部分赋予金属铝合金材质，调整材质的粗糙度参数模拟机加工后的金属哑光质感，还原金属部件表面细微的加工纹理；叶片部分赋予工程塑料材质，添加蓝色哑光涂层效果，区分不同部件的材质属性，同时通过环境光遮蔽效果，凸显叶片间流道的深度层次与曲面弧度，让整体模型的结构细节清晰呈现。设计过程中重点考量了叶轮的动平衡性能，所有叶片的质量分布、曲面曲率均保持一致，中心安装孔与整体回转中心的同轴度严格控制，避免高速旋转时产生偏心振动，同时叶片的弯曲弧度经过反复调整，兼顾流体输送效率与结构刚性，可用于离心风机、小型水泵等流体输送设备的结构参考，模型的所有特征均保留可编辑参数，方便后续根据不同的工况参数调整叶片数量、弯曲角度与轮毂尺寸。
