乘用车多辐条铝合金轮毂轮辋结构设计

　　轮辋作为车轮总成的核心承载构件，直接决定了轮胎的安装适配性与整车行走系统的可靠性，在乘用车、轻型商用车的底盘行走系统中承担着连接轮毂轴、固定轮胎、传递行驶载荷的关键作用。日常行驶过程中，轮辋需要同时承受垂直方向的整车载荷、加速与制动时的纵向扭矩、转向时的侧向冲击力，还要兼顾轮胎充气后的密封贴合需求，其结构设计的合理性直接影响行驶安全性、轮胎使用寿命与整车NVH表现。

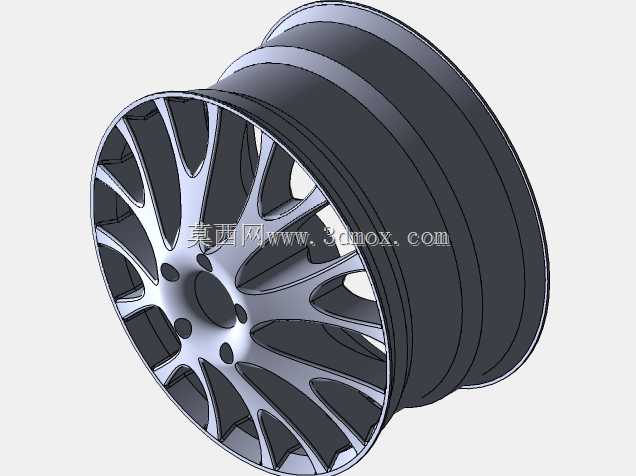

　　这款轮辋采用主流的深槽式轮辋结构设计，轮缘部分做了加厚圆弧过渡处理，能够在轮胎拆装时提供足够的导向空间，同时在轮胎充气后与胎圈紧密贴合，避免高速行驶时出现胎圈移位、漏气等风险。轮辐部分采用多辐条分叉式布局，每根辐条从中心安装盘位置向外延伸至轮辋胎圈座位置，辐条截面采用变厚度设计，靠近中心安装座的位置厚度更大，能够有效分散螺栓连接位置的集中应力，向外延伸至轮辋结合处逐渐收薄，在保证整体结构强度的前提下尽可能降低旋转件的非簧载质量，对于提升悬架响应速度、改善整车操控性有明显帮助。

　　中心安装区域设置了五个螺栓安装孔，孔位分布遵循乘用车通用的节圆直径标准，安装面做了精加工平面处理，能够与轮毂轴的安装法兰面完全贴合，保证轮辋安装后的同轴度，避免高速行驶时出现车轮抖动问题。中心孔的尺寸匹配主流乘用车的轮毂轴头直径，装配时可与轴头形成精准的径向定位，分担螺栓承受的径向载荷，减少螺栓的剪切受力。气门嘴安装位预留于轮辐间隙对应的轮辋槽底位置，位置避开辐条遮挡，方便后续充气与胎压检测模块的安装维护。

　　从安装边界来看，这款轮辋的宽度与直径参数适配常规民用轿车的真空子午线轮胎，轮辋的偏距设计兼顾了轮距匹配与转向空间需求，安装后不会与翼子板、刹车卡钳、悬架摆臂等周边部件发生运动干涉，满足整车满载转向、颠簸跳动时的空间余量要求。设计过程中针对辐条的受力路径做了多次优化，通过调整辐条的弧度与截面形状，将行驶过程中产生的冲击载荷均匀分散到整个轮辋圆周，避免局部应力集中导致的轮辋开裂问题，同时轮辋的槽底圆角、轮缘过渡位置都做了应力释放处理，减少加工与使用过程中的应力集中风险。

　　在实际量产适配场景中，这类铝合金轮辋除了满足基础的承载功能外，多辐条的造型也能为刹车系统提供更好的通风散热空间，车辆连续制动时，轮辐之间的空隙可以引导气流穿过刹车卡钳与刹车盘表面，带走制动产生的热量，降低刹车热衰减的概率，提升连续制动时的安全性能。相比钢制轮辋，铝合金材质的导热性能更优，也能进一步帮助轮胎与刹车系统散热，同时铝合金材料的轻量化特性可以降低车轮的转动惯量，让车辆的加速、制动动作响应更直接，也能在一定程度上降低行驶能耗。

　　建模过程中严格遵循车轮设计的相关行业标准，轮辋的胎圈座角度、轮缘高度、槽底深度等关键尺寸都与轮胎安装的匹配要求完全对齐，保证轮胎安装后能够实现可靠密封，不会因为尺寸偏差导致轮胎装配困难或者行驶中脱圈的风险。所有的安装孔位、中心定位孔的位置度公差都按照量产加工的精度要求设置，能够直接对接后续的数控加工、铸造模具开发流程，不需要额外做尺寸修正。辐条表面的曲面过渡做了顺滑处理，既满足外观造型的流畅性要求，也避免了尖锐棱角导致的应力集中问题，同时也方便后续的表面喷涂、抛光等表面处理工序加工。
