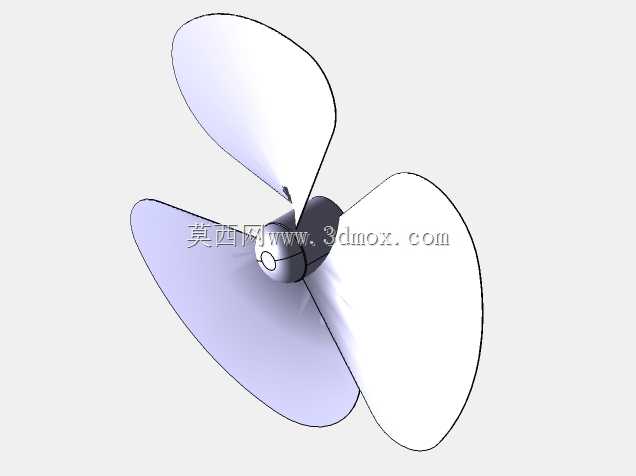

三叶曲面螺旋桨式风扇叶片结构设计

　　在民用通风、工业散热、流体输送等多个场景中，风扇叶片都是直接决定做功效率的核心部件，这款三叶式曲面风扇叶片，针对常规轴向通风场景的做功需求做了针对性的结构优化，适配多数常规低压通风工况的使用要求。从实际应用场景来看，这类叶片既可以适配家用台扇、落地扇的送风组件，也能经过参数调整后用于工业机柜散热、小型设备风冷模块、农业小型送风装置的动力端，不同场景下只需要调整叶片安装角、曲面曲率参数，就能匹配不同风压、风量的输出需求，不需要重新重构整体轮毂的安装接口，能大幅降低衍生型号的开发周期。

　　从功能特性层面看，这款叶片采用等强度曲面构型，三个叶片沿轮毂周向120度均匀分布，运转过程中动平衡余量控制在常规民用通风设备的允许范围内，不需要额外做过多的配重调整就能满足低转速下的平稳运转要求。叶片的曲面从根部到叶稍采用渐变扭角设计，根部扭角更大，保证靠近轮毂位置的叶片段也能有效切割流体，避免轮毂附近出现流体滞止区，降低无效能耗；叶稍位置扭角收窄，减少叶稍位置的流体涡流损失，同时降低叶稍与护网或者风筒壁面之间的气流扰动，控制运转过程中的气动噪音。叶片前缘做了小圆角过渡处理，避免尖锐前缘在高转速下出现气流分离，后缘则做了厚度收薄处理，减少叶片尾迹的涡流尺度，进一步提升出风的均匀度。

　　设计过程中，首先确定的是轮毂的安装接口尺寸，轮毂中心设置了与电机轴匹配的定位孔，孔位旁预留了紧定螺丝的安装平面，保证叶片与电机轴连接后不会出现周向打滑，轮毂的外径控制在合理范围，既保证足够的结构强度支撑三个叶片的离心载荷，也不会因为轮毂直径过大遮挡中心区域的过流面积。叶片的厚度从根部到叶稍做渐变处理，根部厚度最大，承担叶片运转时的全部弯矩载荷，避免长期运转出现根部断裂的问题，从根部向叶稍延伸的过程中厚度逐步降低，在保证叶片自身刚度不会出现运转形变的前提下，尽可能降低叶片自身重量，减少电机的启动负载与运转能耗。叶片与轮毂的连接位置做了大圆角过渡，消除应力集中点，避免长期交变载荷下连接位置出现疲劳裂纹。

　　安装边界方面，这款叶片的旋转外径适配常规小功率通风设备的风筒尺寸，安装时只需要保证叶稍与外围护网或者风筒内壁的间隙控制在合理范围，既不能间隙过大导致流体回流损失效率，也不能间隙过小出现运转擦碰的问题。叶片的轴向安装尺寸经过匹配，安装后叶片的进风侧与出风侧都预留了足够的流通空间，进风侧不会因为距离后端电机或者支架过近出现进气紊流，出风侧也不会因为距离前方导流部件过近影响出风的扩散角度。实际选型使用时，需要匹配对应转速的驱动电机，低转速下适合大流量低阻力的送风场景，适当提升转速后可以满足短距离高风压的散热需求，叶片自身的结构强度能够覆盖常规民用与小型工业场景的转速范围，不会出现离心力过载的结构失效问题。

　　从流体做功的逻辑来看，这款叶片的曲面设计充分考虑了空气的粘性特性，叶片表面的流线曲率保证气流沿着叶片表面流动时不会出现大面积的分离失速，在常规工作转速区间内都能保持较高的做功效率，不会因为工况小范围波动就出现效率骤降的问题。三个叶片的均匀分布设计，也让运转过程中的载荷波动更小，电机的受力更平稳，能有效延长驱动端轴承的使用寿命，减少整机的维护频次。
