径向发动机配套活塞结构三维数模

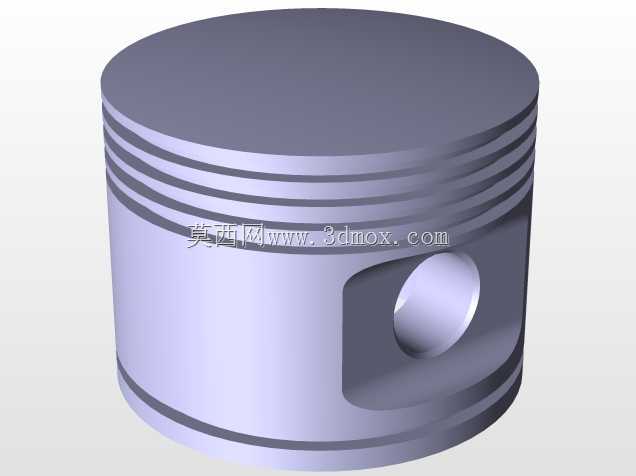

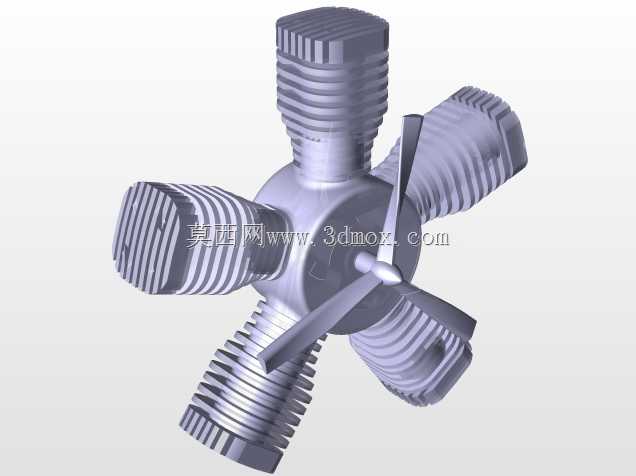

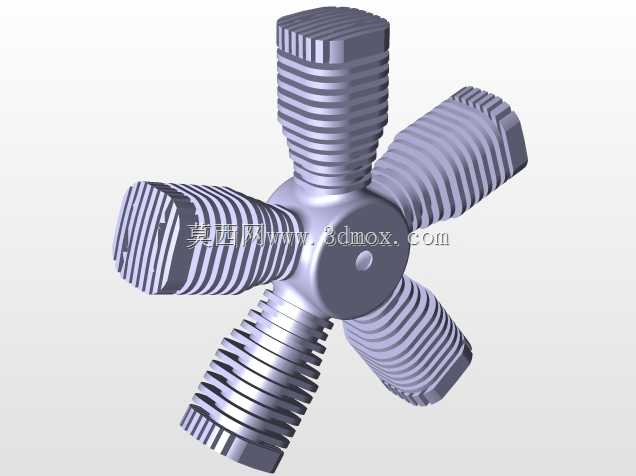

　　在航空早期动力、小型农用机械、摩托改装动力领域，径向发动机凭借结构紧凑、单位功率重量比低的特性，至今仍有特定应用场景，而活塞作为这类发动机里直接承接燃烧推力的核心往复部件，其结构设计直接决定整机的运行可靠性与动力输出效率。不同于直列、V型发动机的活塞布局，径向发动机的活塞沿曲轴周向呈辐射状排布，单缸活塞的往复运动通过连杆共同传递到中央曲轴，这就要求活塞在有限的径向空间内，兼顾轻量化、热变形补偿、润滑密封多重需求。从结构设计逻辑来看，这款活塞的头部设置了多道环槽，分别用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免做功行程的燃气下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳，环槽的宽度、

　　深度以及相邻环槽的间距，都经过热膨胀量校核，确保发动机在全负荷工况下，活塞头部达到最高工作温度时，环槽不会因热胀出现卡滞，也不会因间隙过大出现密封失效。活塞裙部的型线并非正圆柱结构，而是考虑了工作时侧推力方向的变形、热膨胀的不均匀性，设计成了中凸变椭圆的型面，在活塞往复运动过程中，裙部可以和气缸壁保持均匀贴合，既避免冷启动时的敲缸异响，也能防止热态下出现拉缸故障。活塞销孔的位置设置在活塞重心偏下的位置，销孔内部做了倒角过渡，避免应力集中造成活塞销座开裂，销座两侧的加强筋结构，将燃烧爆发时活塞顶部承受的压力均匀传递到活塞销上，再通过连杆传递到曲轴输出扭矩。从安装边界来看，活塞的外径需要和对应缸径的气缸套做间隙配合，

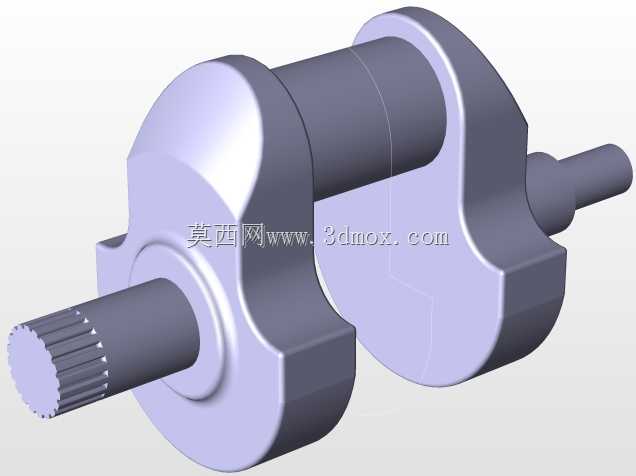

　　常温下的装配间隙控制在丝级精度，间隙过小会导致热态下活塞胀死在气缸内，间隙过大则会出现敲缸、漏气、机油耗上升的问题；活塞的总高度需要匹配气缸的行程长度，确保活塞到达上止点时，顶部的余隙高度符合燃烧室设计要求，到达下止点时，活塞裙部不会脱出气缸套下端，也不会和曲轴平衡块发生运动干涉。活塞顶部的形状是和径向发动机的半球形燃烧室匹配的平顶结构，这种结构的加工工艺性好，受热面积相对较小，能够降低活塞顶部的热负荷，适合径向发动机单缸排量不大、压缩比适中的设计定位。在实际运行过程中，活塞的运动速度随曲轴转角做周期性变化，在上止点附近的加速度达到峰值，这就要求活塞在保证结构强度的前提下尽可能降低重量，减少往复惯性力，从而降低曲轴连杆机构的负载，

　　提升整机的最高转速上限，这款活塞的内部在非受力区域做了合理的减重设计，同时保证销座、环槽、裙部受力区域的材料厚度足够，在轻量化和结构强度之间取得平衡。润滑路径的设计上，活塞销采用压力润滑方式，曲轴箱内的压力机油通过连杆油道输送到活塞销位置，对销和销孔的配合面进行润滑，多余的机油通过活塞裙部的回油孔回流到油底壳，配合油环的刮油作用，实现整个气缸活塞组的可靠润滑。密封结构的匹配上，多道环槽的气环采用不同的截面设计，第一道气环因为直接接触高温高压燃气，采用镀铬表面处理提升耐磨性和高温稳定性，第二道气环兼顾密封和刮油辅助作用，油环采用带衬簧的组合结构，确保在气缸壁出现轻微磨损的情况下，依然能保持足够的贴合力，控制机油消耗量。
