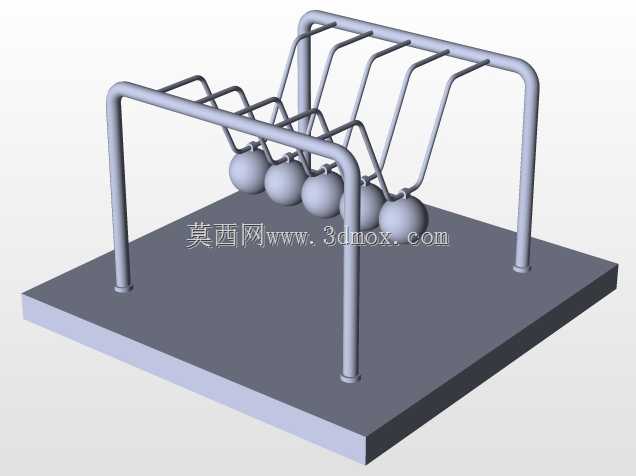

牛顿摆碰撞动量演示教学装置结构

　　这款演示装置的核心功能是通过刚性球体的串联碰撞，直观呈现动量守恒与能量传递的物理规律，目前主要应用在中学物理实验室、高校力学教研场景、科普场馆互动展项中，也有部分桌面款作为办公场景的趣味陈设，帮助使用者直观理解弹性碰撞过程中的能量传递逻辑。从结构设计逻辑来看，装置的支撑框架采用弯折成型的金属杆件作为主体承载结构，杆件经过多次冷弯加工形成连续的折线轮廓，弯折处采用大圆弧过渡处理，避免应力集中导致的框架变形，同时折线造型能够让两侧支撑臂形成对称的受力结构，保证悬挂球体的吊点处于同一水平基准面，避免球体摆动过程中出现偏摆、错位的问题。框架的表面采用哑光喷塑处理，既能够减少环境光线反射对碰撞过程观察的干扰，也能提升杆件的防锈耐磨性能，适配长期反复使用的教学场景需求。

　　在实际功能实现上，装置的核心碰撞单元由若干个质量、直径完全一致的刚性球体组成，每个球体通过两根等长的柔性吊线对称悬挂在框架的横梁位置，吊线的固定点经过精准定位，保证所有球体静止时球心处于同一条水平直线上，相邻球体之间刚好保持接触无挤压的状态，这种设计能够确保碰撞发生时，冲击力沿着球心连线方向传递，减少侧向分力带来的能量损耗。当使用者将单侧末端的球体提升至一定高度释放后，球体沿圆弧轨迹下落，与相邻静止球体发生正碰，冲击力会通过中间静止的球体逐层传递，最终将最外侧的球体推动至接近初始释放的高度，整个过程几乎无多余的侧向晃动，能够清晰展示弹性碰撞中动量与动能的传递规律。

　　从安装边界与尺寸适配角度来看，这类桌面级演示装置的整体宽度通常控制在200mm以内，框架高度不超过180mm，底部支撑脚的跨度足够保证装置放置在水平桌面时不会出现倾翻，不需要额外的固定安装工序，直接放置在平整台面上即可使用。框架的弯折角度经过反复校核，两侧支撑臂的外倾角度控制在合理范围内，既能够为球体摆动预留足够的活动空间，避免球体摆动过程中与框架杆件发生干涉，也不会因为支撑臂外倾过大导致整体占地面积增加。吊线的长度经过匹配设计，保证球体的摆动周期一致，多球联动碰撞时不会出现运动不同步的问题，吊线与球体、框架的连接点采用可调节结构，长期使用出现吊线松弛、球体高度不一致的问题时，可以通过调节固定点的位置重新校准球心高度，保证碰撞精度。

　　在设计细节上，框架杆件的截面尺寸经过受力核算，能够承受球体反复碰撞带来的微小冲击力，不会出现杆件弯曲变形的问题，杆件的所有弯折处都做了圆角钝化处理，没有尖锐的棱角，避免教学使用过程中划伤操作人员。球体采用高密度合金材质制作，表面经过抛光处理，碰撞过程中的能量损耗极低，能够保证多次碰撞后末端球体的摆动高度衰减处于合理范围内，满足演示实验的精度要求。不同于复杂的工业传动设备，这款装置的结构非常简洁，没有多余的冗余部件，所有结构设计都围绕碰撞过程的精准性、观察的直观性展开，既能够满足物理教学中对动量守恒定律的演示需求，也能作为科普互动装置让参观者直观理解经典力学的基本规律，在日常使用中几乎不需要复杂的维护，只需要定期检查吊线的张紧状态、球体表面是否有磕碰损伤即可长期稳定使用。
