多安装位板料弯折成型连接支架

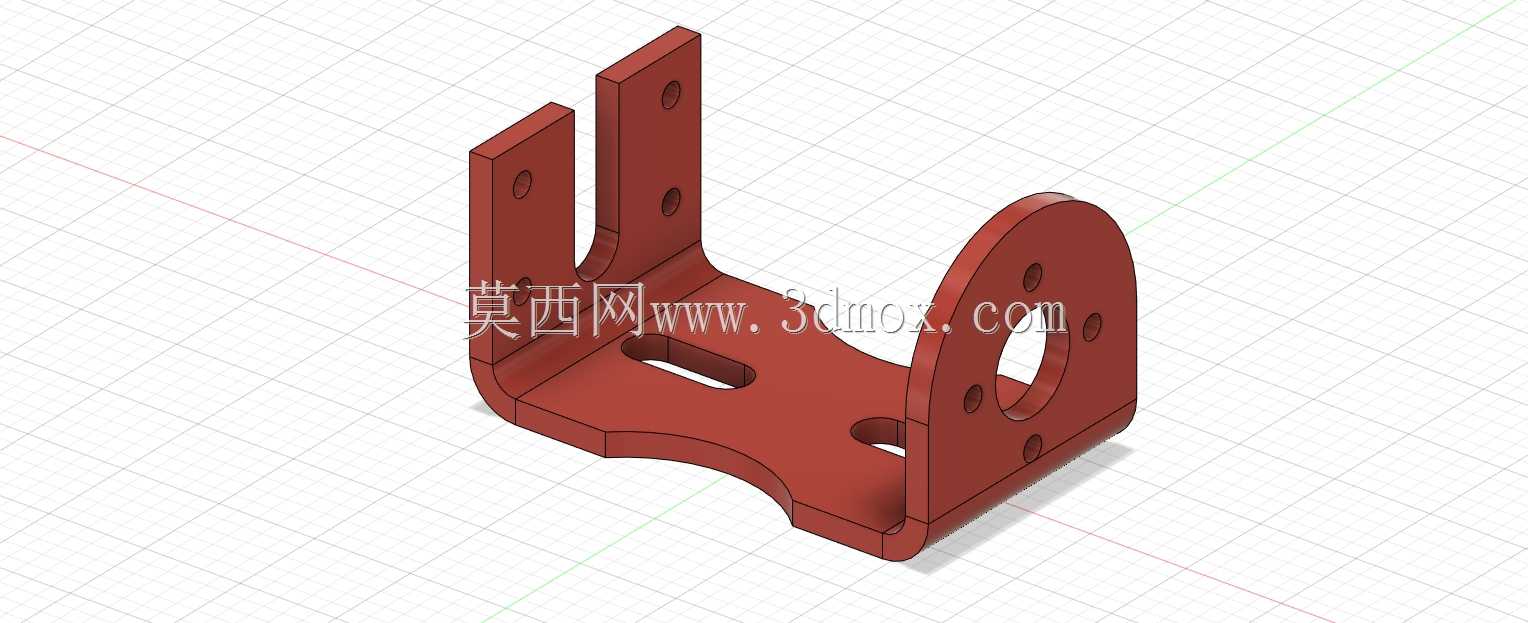

　　这款板料弯折成型的连接支架，在轻工输送线、小型自动化工作站、非标设备辅件安装场景中有着极高的适配性，主要承担跨结构件的载荷传递、部件定位固定功能，可作为传感器安装支座、小型气动元件转接架、设备外护板连接构件使用，能有效减少零散安装件的设计工作量，提升装配环节的对位效率。从结构设计逻辑来看，该支架采用单块板材弯折成型工艺，全程无焊接拼接工序，既规避了焊接变形带来的形位公差超差问题，也省去了焊后打磨、校形的后续加工步骤，批量生产时的工艺一致性更易管控。支架主体的水平承载面设置了长圆形调节孔，可在安装时提供沿孔长方向的位置调整余量，适配安装基准存在小幅偏差的现场工况，降低对安装面加工精度的严苛要求；水平承载面一侧向上弯折形成双立耳结构，

　　两个平行的立耳上分别预制了同轴安装孔，可穿装销轴实现铰接类部件的连接，满足需要小幅摆动的部件安装需求，双立耳的平行度在弯折工序中通过工装保证，可避免销轴穿装后出现卡滞、别劲的问题。水平承载面的另一侧向上弯折形成带中心通孔的半圆端立板，立板上沿圆周方向均匀分布多个小孔，中心通孔可避让穿过的轴类、管线类构件，周边小孔可通过螺栓固定带法兰的小型部件，比如微型导向轴座、小型旋转接头等，半圆式的端部设计可在保证结构强度的前提下，削减支架整体重量，同时避免直角棱边对安装人员、相邻管线造成剐蹭损伤。从安装边界来看，该支架的底部安装面为平整平面，可直接贴合在型材平面、设备安装基板表面，无需额外加工适配沉台；双立耳的间距、立板的高度均经过受力校核，

　　在承受常规静态载荷时不会出现弯折变形，长圆孔的宽度、立耳孔的直径均采用通用紧固件的适配尺寸，可直接搭配市面常见的螺栓、销轴使用，无需定制特殊规格的连接件。在实际选型应用中，该支架可根据使用场景的载荷需求选择对应厚度的板材加工，表面做喷塑、镀锌处理即可适配常规车间的防腐要求，对于有绝缘需求的场景，也可更换为铝合金、工程塑料板材加工，结构形式无需做大幅调整即可满足不同工况的使用要求。这类一体弯折的支架相比多件拼接的连接构件，整体刚性更优，在长期受振动的工况下不会出现拼接螺栓松动的问题，能有效降低设备运维过程中的紧固件复紧频次，尤其适合在有持续小幅振动的输送设备、小型加工设备上使用。设计过程中对弯折处的圆角做了针对性优化，既避免了弯折时板材出现开裂问题，也消除了应力集中点，在承受交变载荷时不易出现疲劳断裂，立板上的安装孔位置均避开了弯折应力区，不会因为开孔削弱结构的整体强度。
