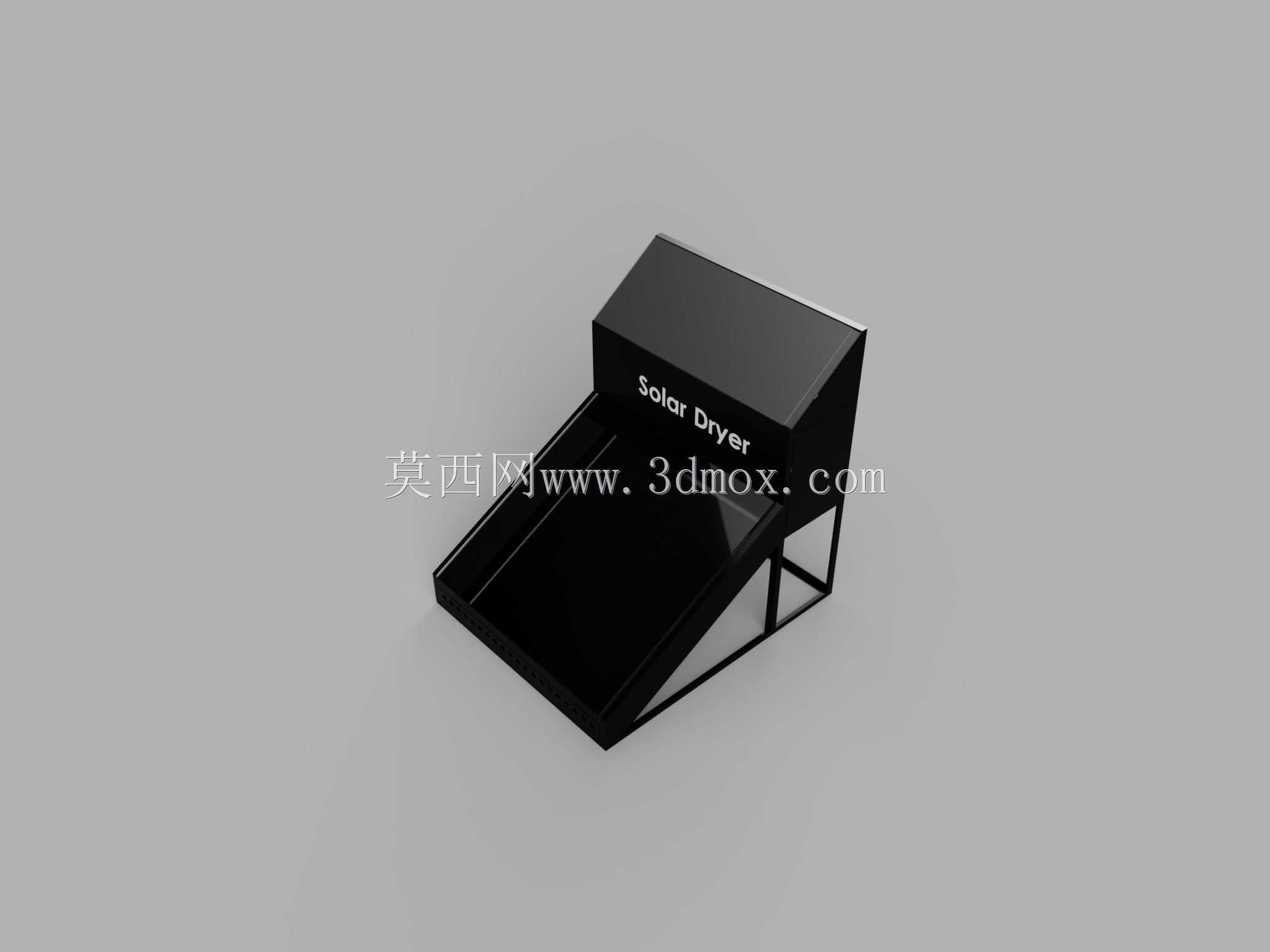

倾斜集热式太阳能干燥装置结构设计

　　在农产品初加工、小型中药材饮片处理、山区零散物料干燥的作业场景里，传统自然晾晒受天气干扰大、扬尘虫蝇污染风险高，燃煤电加热干燥设备又存在能耗成本高、偏远产区接电不便的痛点，这款倾斜集热结构的太阳能干燥装置，正是针对这类分散式、小规模干燥需求做的定向结构设计。从实际作业逻辑出发，设备核心功能是通过倾斜布置的集热面吸收太阳辐射能，加热腔体内的空气形成自然对流循环，让放置在干燥托盘区域的物料持续接触干热空气，带走物料表面及内部析出的水分，实测腔体内工作温度可达62摄氏度，能够满足多数果蔬干制、草本药材初烘、小型手工制品除湿的温度要求，不需要额外配置风机等动力部件，依靠冷热空气密度差形成的自然循环就能完成热风流动，

　　无外接动力的设计大幅降低了无电网区域的使用门槛。设计阶段首先考量的是集热效率与安装占地的平衡，整体采用上置集热腔体、下置倾斜承托支架的结构，集热面的倾斜角度参考国内多数中纬度地区的年平均太阳高度角做了固定设置，不需要额外配置角度调节机构，简化整体结构的同时，保证全年多数时段太阳光线能够垂直入射到集热表面，减少反射造成的能量损失。上部的封闭集热腔体内壁做了哑光黑吸热处理，外层设置透明透光盖板，减少集热腔体的热量向外辐射散失，让进入腔体的空气能够快速升温；下部的干燥区域采用敞口式托盘承托结构，物料平铺在托盘上时，热空气从集热腔体流出后能够均匀扫过物料层表面，携带水汽的湿空气从装置侧边的预留排气缝隙自然排出，

　　不会在腔体内形成冷凝水回滴打湿物料的问题。从安装边界来看，设备整体采用方管焊接的一体式支架，底部支撑脚的跨度经过配重校核，放置在平整的水泥地面、压实的土面都能保持稳定，不需要做额外的地脚螺栓固定，整体占地尺寸适配农户小院、小型加工点的零散空地，不需要专门搭建厂房或预留大型设备安装空间，单人即可完成移位调整。结构细节上，集热腔体与干燥托盘区域采用可拆卸的螺栓连接，长时间使用后可以拆开清理腔体内积存的物料碎屑、灰尘，透光盖板采用嵌入式安装，边缘设置密封胶条，避免雨天雨水渗入腔体内部腐蚀吸热层；支架的倾斜支撑段做了斜向加强筋设计，即使上部集热腔体满配吸热层、托盘区域放置满额物料，整体结构也不会出现形变歪斜的问题。针对不同物料的干燥需求，

　　干燥区域的托盘采用分层卡槽设计，可以根据物料的堆积厚度调整层间距，对于体积较大、需要更大通风间隙的物料，可以抽掉中间层托盘扩大放置空间，对于颗粒较小、需要薄层平铺的物料，可以加装细密网孔的托盘避免物料掉落。不同于大型工业干燥设备的复杂管路设计，这款装置的所有流道都是开放式的自然对流通道，没有狭窄的积尘死角，日常维护只需要定期擦拭透光盖板表面的灰尘、清理托盘上的物料残留即可，不需要专业人员做管路疏通、电路检修等复杂维护作业。在实际使用场景中，装置可以直接放置在露天向阳位置，不需要额外搭建遮阳防雨棚，遇到突发降雨时，设备上部的集热腔体突出边缘能够引导雨水从侧边流下，不会直接淋到下部干燥区域的物料上，短时间降雨不需要紧急转移物料也不会造成受潮损失。从结构建模的角度来看，这款装置的所有钣金件都采用常规折弯工艺加工，支架采用标准规格方管切割焊接，没有异形曲面或特殊加工要求的零部件，普通的机械加工车间就可以完成全部零部件的生产制作，加工成本可控，适合小规模批量生产后投放县域、乡村的农产品加工市场。
