农业机械用防滑驱动泥轮结构设计

　　在水田、泥泞滩涂这类低附着系数的作业场景里，普通橡胶轮胎很容易出现打滑、陷车问题，不仅作业效率大打折扣，严重时还会因为驱动轮空转刨出深坑，导致整机托底无法移动，泥轮就是针对这类工况专门设计的行走驱动部件。和普通充气轮胎依靠胎面花纹挤压地面获取摩擦力的原理不同，这类泥轮直接通过轮缘上均匀分布的楔形齿插入松软土层，借助齿侧面与土壤的剪切作用力获取驱动力，哪怕是表层积水、下层土壤黏度极高的深泥脚水田，也能保证足够的牵引效率，不会出现原地空转的情况。

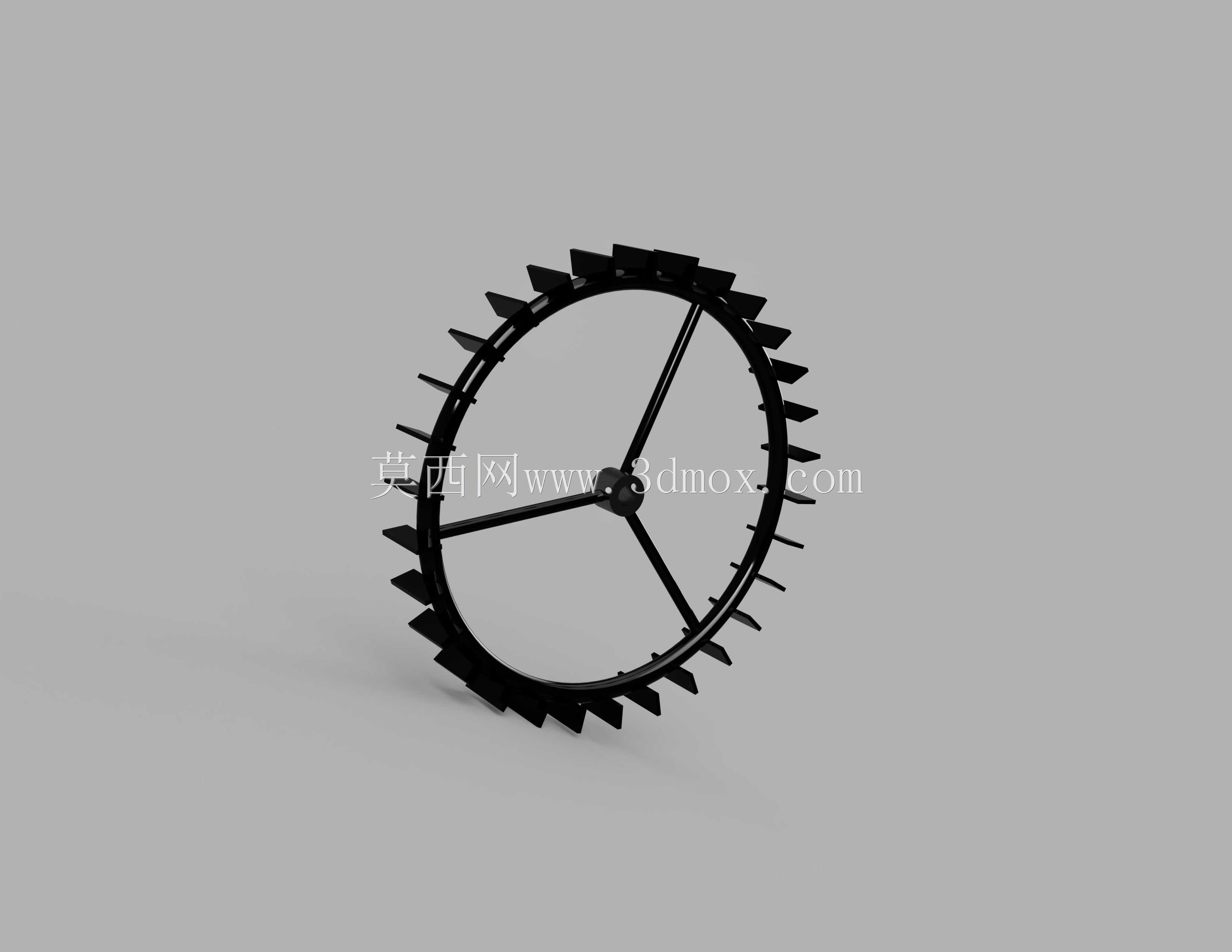

　　从结构设计逻辑来看，这款泥轮采用了轮缘+三辐条支撑+轮毂的分体式受力架构，没有采用传统多辐条或者实心辐板的设计，主要是考虑到泥泞作业时，辐条之间的大间隙可以让黏附在轮体上的泥土在转动过程中自然脱落，避免泥土塞满辐条间隙增加轮体自重，同时也能减少轮体转动时带起的泥块对机身下部部件的冲击。轮缘部分采用等截面环形结构，所有楔形抓地齿沿轮缘周向等角度均匀排布，每个齿的切入角度都经过反复校核，既保证齿尖能顺利刺入土层不会被硬土块磕损，又能在轮体转动离开地面时，让齿面和土壤顺利脱离，减少带泥量。

　　安装边界方面，这款泥轮的轮毂安装位采用标准的农机驱动轴对接尺寸，中心定位孔的公差配合按照农机通用的过渡配合设计，周边预留的三个紧固螺栓孔位和多数中小马力水田作业机械的驱动轴法兰完全匹配，不需要额外加工转接法兰就能直接换装。轮体的整体外径是结合水田作业的常用泥脚深度设计的，作业时轮缘的下沉量控制在合理区间，既不会因为直径过小导致轮体整个陷入泥层，也不会因为直径过大抬高整机重心，影响坡地作业时的稳定性。轮缘上抓地齿的伸出长度也做了针对性优化，齿长过短会导致刺入深度不足，牵引力不够，齿长过长则会增加轮体转动的阻力，甚至在转弯时因为齿侧受力过大导致辐条变形，这款泥轮的齿长经过多轮田间试验调整，在常规15到25厘米深的泥脚水田中，牵引效率能保持在较高水平，同时转向时的阻力也在整机转向系统的承受范围内。

　　实际作业过程中，这类泥轮除了承担驱动功能外，还能在一定程度上起到压草、平整田面的作用，轮缘转动时，抓地齿会把表层的杂草压入泥层，同时把轮辙位置的凸起泥块刮平，减少后续插秧、播种作业的整地工作量。和加装防滑链的普通轮胎相比，一体式结构的泥轮不存在防滑链脱落、断裂的风险，日常维护只需要在作业结束后冲洗掉轮体上残留的泥块，检查齿尖有没有变形、辐条和轮缘的焊接位置有没有开裂即可，不需要像充气轮胎一样定期检查胎压、修补扎破的胎面，长期在泥泞环境下使用的可靠性更高。

　　设计过程中还特意做了轻量化处理，在保证轮体整体强度的前提下，辐条采用等强度梁的截面设计，靠近轮毂的位置截面尺寸更大，往轮缘方向逐渐收窄，既减少了不必要的材料浪费，降低轮体自重减少驱动轴的负载，也避免了轮体重量过大导致的接地比压过高，减少作业时对田底硬层的破坏。轮缘和抓地齿的连接位置做了圆弧过渡处理，避免应力集中导致齿根断裂，哪怕是碰到田间埋藏的石块、树根等硬物，也能通过齿面的微小形变卸掉部分冲击力，不会直接出现齿部断裂的情况。对于从事水田农机改装、小型农业机械设计的从业者来说，这款泥轮的结构参数可以直接作为同类型产品的设计参考，根据不同马力段的机型调整轮径、齿长和辐条数量，就能快速适配不同的作业需求，不需要从零开始做受力验证和田间试验，能大幅缩短相关产品的开发周期。
