电机端盖回转部件三维结构设计

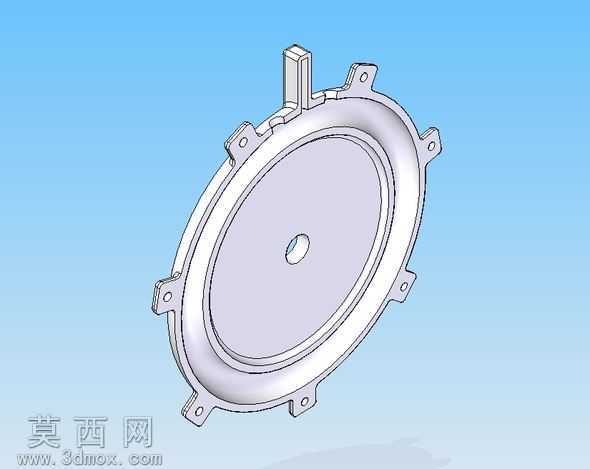

本作品为电机配套的端盖回转部件三维模型，采用Solid Edge软件完成全参数化建模，建模过程遵循机械加工工艺逻辑，以回转体基础特征为核心搭建整体框架。首先通过旋转凸台命令生成端盖的主体盘状结构，精准控制腔体的深度、壁厚与中心轴孔的同轴度公差，确保后续与电机转轴、定子组件的装配匹配度；主体结构完成后，通过拉伸切除命令加工出中心定位孔，孔口处设计微小倒角，避免装配时出现锐边刮擦转轴绝缘层的问题。端盖周向均匀分布的六个带孔安装耳，采用阵列特征快速生成，每个安装耳的安装孔位置、凸台厚度均经过参数化约束，保证各安装点的位置度符合装配要求，安装耳与主体盘身的衔接处做了圆角过渡处理，有效降低冲压或铸造过程中的应力集中风险，提升零件的结构强度。端盖上部的凸起接线座结构，通过多步拉伸与切除命令成型，接线座的走线槽尺寸、定位卡扣结构均按照电机接线的常规规范设计，可实现电源线的规整固定与防护。模型渲染阶段采用金属哑光材质模拟铸铝端盖的真实质感，对安装孔内壁、腔体配合面赋予轻微的机加工纹理效果，背景采用渐变天蓝色突出零件的轮廓细节，通过光影调整清晰展现各结构的衔接关系与层次。设计过程中充分考虑零件的工艺可行性，所有拔模角度、圆角半径均符合压铸或钣金冲压的生产要求，腔体内部的环形密封槽结构可适配密封圈安装，实现电机内部的防尘防水防护，整体结构兼顾了装配便利性、结构强度与生产制造成本的平衡，可直接用于电机产品的结构验证、装配干涉检查以及生产工艺的前期规划。
