小型固定翼飞行器气动仿真结构设计

　　本次呈现的小型固定翼飞行器三维结构，核心围绕低速低空飞行场景的气动需求搭建，可适配航空教学演示、小型航电设备搭载测试、低空环境探测等实际应用场景，区别于大尺寸载人飞行器的冗余设计逻辑，该结构在保证气动效率的前提下尽可能压缩了整体外形尺寸，机身主体采用流线型纺锤体构型，从机头驻点位置开始沿纵轴平滑过渡至机尾，最大截面位置设置在机身总长32%处，匹配低速飞行下的附面层发展规律，减少压差阻力占比。机翼采用上单翼布局，翼型选取低速高升力层流翼型，展弦比设置为6.8，机翼安装角取3度，上反角为2.5度，兼顾飞行过程中的横向静稳定性与巡航升阻比，机翼与机身的连接段做了翼身融合过渡处理，避免连接位置出现气流分离导致的诱导阻力激增，

　　机翼后缘预留了副翼安装槽位，可根据实际飞行控制需求匹配对应尺寸的操纵面结构。尾翼采用常规平尾加垂尾的构型，平尾设置在垂尾中部位置，平尾展长为机翼展长的28%，垂尾高度为机身最大宽度的1.2倍，保证纵向与航向的操纵力矩足够覆盖低速飞行下的配平需求，尾翼与机身的连接位置做了整流修型，减少尾翼处的气流干扰。从设计思路层面，该结构在建模初期就同步考虑了流场仿真的边界适配，机身外表面所有曲面均保持G2连续，没有出现曲率突变的折角，避免仿真过程中出现局部流场计算失真的问题，机头位置预留了传感器安装舱的空间，可根据不同的搭载需求调整舱段尺寸，机身中部设置了设备安装架的连接点位，点位间距符合通用小型航电设备的安装孔位标准，

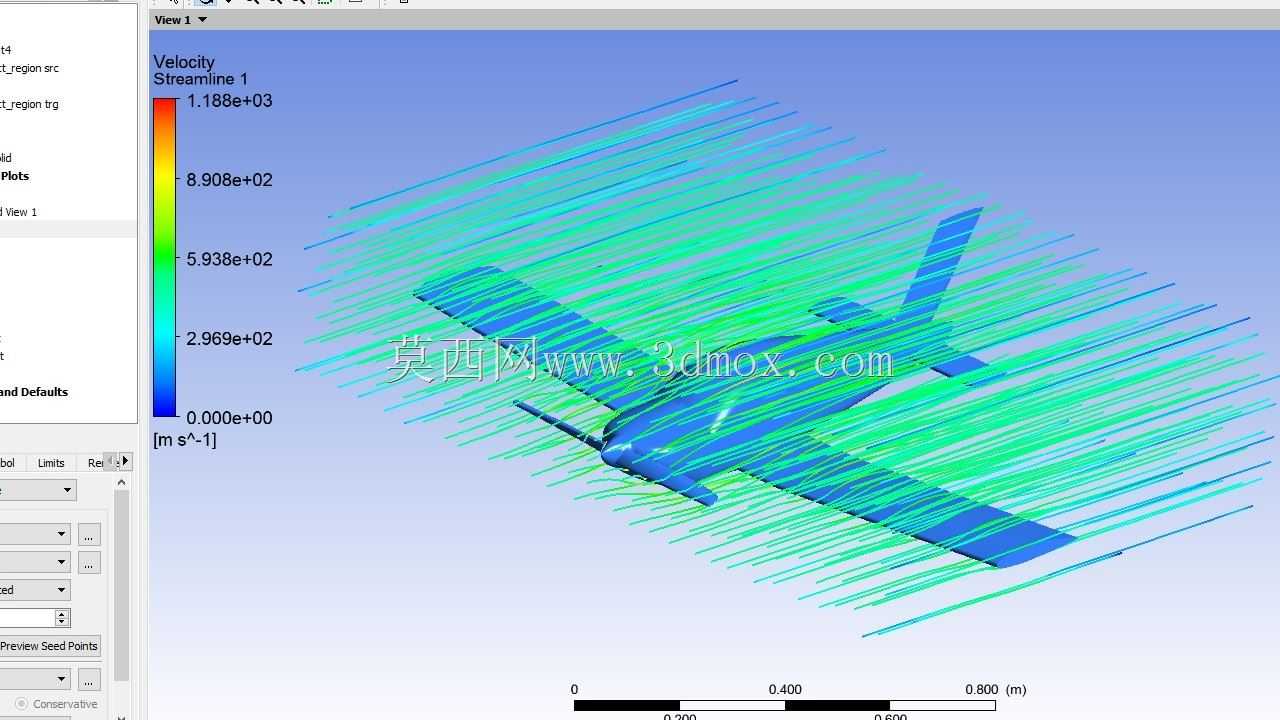

　　不需要额外做转接结构即可完成设备固定。在安装边界层面，整机的最大外廓尺寸控制在翼展1200mm、机身总长920mm、机高260mm范围内，所有突出机身的结构均未超出该外廓边界，机翼与机身的连接采用快拆结构设计，拆分后单个部件的最大尺寸不超过600mm，方便运输与现场组装，起落架采用前三点式布局，前轮设置在机头后方120mm位置，主轮设置在机身重心下方靠后35mm位置，保证地面滑行过程中的方向稳定性，起落架支柱的行程预留了20mm的缓冲空间，可适应粗糙铺装场地的起降需求。从气动仿真的结果适配来看，该结构在15m/s的来流速度下，整机升阻比可达到10.2，失速迎角为14度，巡航状态下的机身俯仰力矩系数处于线性变化区间，

　　操纵面的舵效满足低速飞行的控制响应要求，机身表面的压力分布均匀，没有出现局部负压过大的区域，可降低结构强度设计的冗余量，进一步控制整机重量。结构细节上，机翼内部设置了翼梁与翼肋的安装位置，翼梁采用矩形截面构型，沿机翼展向贯通，翼肋间距设置为80mm，可保证机翼在最大升力系数下的结构变形量不超过翼展的0.5%，避免气动弹性变形导致的舵效下降，机身内部设置了纵梁与隔框结构，隔框间距为100mm，可承受起降过程中的冲击载荷，所有结构的连接点位均做了圆角过渡，减少应力集中导致的结构疲劳问题。该结构的设计没有追求过高的飞行速度指标，所有参数均围绕低速低空的使用场景优化，既可以作为航空相关专业的教学演示模型，帮助理解固定翼飞行器的气动布局逻辑与结构组成，也可以作为小型无人飞行器的基础结构框架，根据不同的任务需求调整动力系统与搭载设备的配置，外表面的连续曲面设计也适配后续的CFD流场仿真迭代，可直接导入仿真软件划分网格，不需要额外做大量的几何清理工作，大幅缩短从结构设计到仿真验证的周期。
