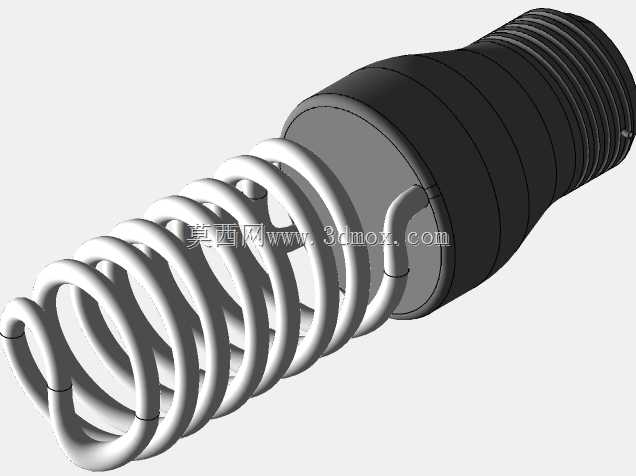

螺旋CFL节能灯结构三维设计方案

　　日常民用与商用照明场景中，螺旋型紧凑型荧光灯的结构合理性直接决定装配效率、使用安全与光学表现，这套三维结构完整还原了螺旋CFL节能灯的全部装配细节，可直接用于灯具结构验证、装配工艺模拟与衍生产品改型参考。从实际使用场景来看，这类螺旋节能灯适配常规E系列螺口灯座，广泛应用于家庭室内照明、办公区域基础照明、商超公共区域补光等场景，相比传统直管荧光灯，螺旋盘绕的灯管结构在有限的外形空间内拉长了荧光灯管的有效放电长度，在保证光效输出的前提下大幅压缩了灯具整体占用空间，适配更多紧凑型灯具的安装需求。

　　从结构设计逻辑来看，整套模型分为螺口灯头、镇流器容纳腔体、螺旋灯管三个核心装配部分，螺口灯头部分严格遵循通用螺口灯座的配合公差设计，螺纹牙型、绝缘层厚度、触点凸起高度均匹配民用照明电气安全规范，安装时可直接旋入标准灯座，无需额外转接配件，灯头与中部塑壳腔体的连接位置设计了卡扣配合结构，装配时通过旋压卡扣即可完成灯头与腔体的固定，无需额外打胶或螺丝紧固，可有效提升产线装配效率，同时降低连接位置松脱的风险。中部的塑壳腔体为内部镇流器、引线连接端提供容纳空间，腔体壁厚均匀，过渡位置做了圆角处理，既可以避免注塑生产时出现缩痕、缺料等缺陷，也能在灯管与镇流器之间形成隔热屏障，减少灯管工作时产生的热量向电子元件区域传导，延长内部镇流器的使用寿命，腔体与螺旋灯管的连接位置设计了定位卡槽，灯管端部的封接部位可直接卡入卡槽定位，配合密封胶填充即可完成固定，保证灯管安装后的同轴度，避免使用过程中出现灯管晃动、脱落的问题。

　　螺旋灯管部分采用连续螺旋盘绕结构，灯管管径、螺旋升角、盘绕圈数均经过匹配设计，在保证灯管总长度满足光效要求的前提下，螺旋外径控制在常规灯具灯罩的容纳尺寸范围内，不会出现安装后与灯罩内壁干涉的问题，灯管端部的引线穿过腔体上的过线孔与内部镇流器连接，过线孔位置设计了护线结构，避免装配或使用过程中引线被壳体锐边割破造成绝缘失效。从安装边界来看，整套灯具的总长度、最大螺旋外径均适配市面上绝大多数常规吸顶灯、台灯、壁灯的安装空间，替换传统白炽灯时无需改动原有灯座或灯具结构，可直接完成替换升级。

　　在建模过程中，各部件的配合间隙均按照实际生产的公差要求预留，螺口灯头的螺纹尺寸、灯管与腔体的配合公差、腔体上下壳的卡扣配合量都经过实际装配逻辑校验，既不会因为间隙过小导致装配困难，也不会因为间隙过大出现配合松旷的问题。螺旋灯管的曲面过渡顺滑，没有出现建模过程中常见的曲面扭曲、壁厚不均问题，可直接用于后续的光学模拟、热分布仿真分析，也可作为基础结构改型设计的原始模型，比如调整螺旋圈数适配不同功率要求、更改灯头类型适配特殊安装场景、调整腔体外形适配定制化灯罩设计等。对于结构设计从业者来说，这套模型可以直观了解紧凑型荧光灯的内部结构组成、各部件的配合逻辑与装配顺序，在进行同类照明产品设计时，可直接参考其空间布局、公差配合与安装边界设定，减少前期方案验证的重复工作量，提升设计效率。
