天花板风扇吊杆挂接结构三维设计

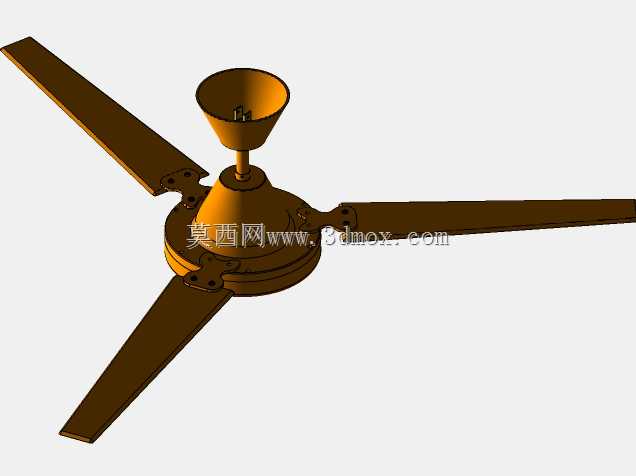

　　日常商用与民用空间的吊装通风设备安装中，吊杆类挂接构件是连接顶部固定基面与风扇主机的核心受力部件，其结构合理性直接决定设备运行的稳定性与长期使用的安全冗余。这类构件的应用场景覆盖普通家装卧室、餐饮门店散座区、小型办公隔间、学校教室等多种需要顶部送风的空间，区别于落地扇、台扇的低位送风逻辑，天花板风扇依靠高位安装实现大空间内的空气循环，吊杆作为传力路径上的唯一刚性连接件，需要同时承担静态的主机自重载荷，以及扇叶高速旋转时产生的周期性振动载荷，还有偶发的外力触碰、建筑微沉降带来的附加应力。

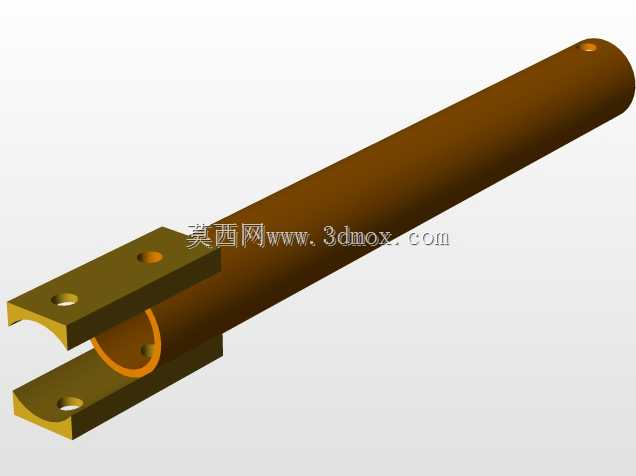

　　从结构设计逻辑来看，该构件顶端采用闭环弯卷的挂耳结构，这种设计无需在杆身额外加工连接孔位，避免了孔位带来的应力集中问题，弯卷形成的环形挂接位可以直接适配顶部预埋的膨胀吊钩、吊装架挂点，安装时无需额外的转接紧固件，能够减少安装环节的零件数量，降低现场装配的复杂度。杆身采用等直径细长圆杆构型，一方面圆杆的截面各向抗弯性能一致，能够抵消风扇运行时不同方向的振动偏移，不会出现矩形截面杆件某一方向抗弯刚度不足的问题；另一方面光滑的圆柱外表面不会积灰，在长期高位使用的场景下，清洁维护的难度更低，也不会因为棱角结构在安装过程中划伤施工人员的手部。

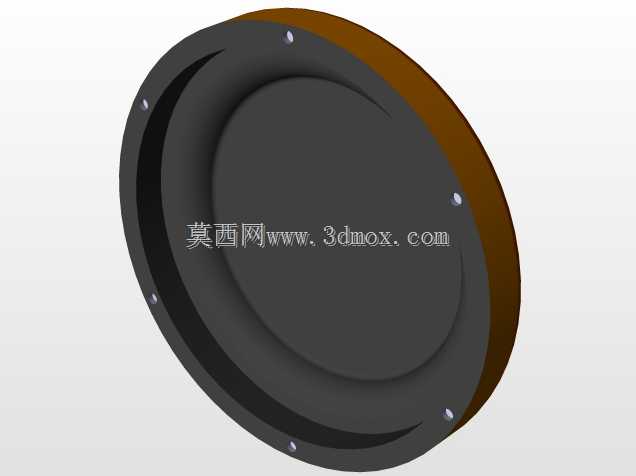

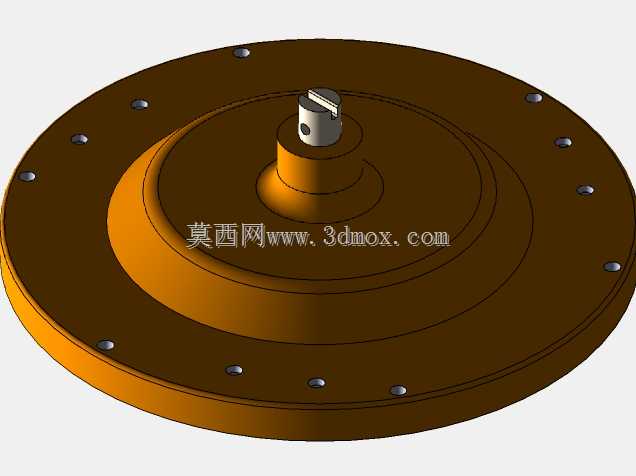

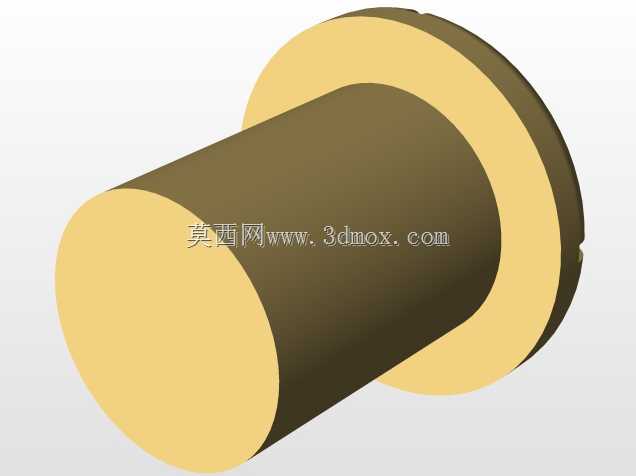

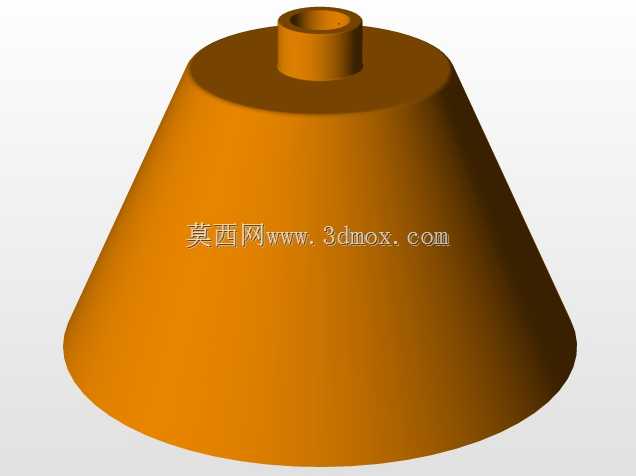

　　设计过程中需要重点考量安装边界的适配性，顶端挂耳的内圈直径需要匹配常规民用建筑吊装所用的M8、M10规格膨胀吊钩的尺寸，间隙控制在1-2mm区间，间隙过大会导致挂接后风扇运行时出现横向窜动，放大振动噪音，间隙过小则会导致现场安装时无法顺利挂入吊钩，增加施工调整的工作量。杆身的长度维度需要匹配常规的吊顶落差，普通家装场景下吊顶完成面到建筑顶面的落差多在200-400mm区间，吊杆的有效长度需要覆盖这个落差范围，同时预留上下两端的连接余量，避免出现吊杆过短导致主机贴顶、送风距离不足，或是吊杆过长导致整机吊装高度过低、占用室内净空的问题。杆身底端的连接位需要匹配风扇主机顶部的安装孔位，采用同轴设计保证主机安装后重心与杆身轴线重合，避免偏心载荷导致长期运行后杆身出现弯曲变形。

　　从受力特性的角度分析，这类吊杆构件在正常工作状态下主要承受轴向拉应力，顶端弯卷的过渡区域是应力集中的高发位置，设计时需要保证弯卷处的圆角半径足够大，避免冷弯加工时出现材料微裂纹，同时弯卷后的贴合面需要紧密贴合，不能存在缝隙，防止挂接受力时出现开口变形。材料选型上多采用冷拉圆钢材质，表面做镀锌或是喷塑处理，兼顾结构强度与防锈能力，适配厨房、卫生间等相对潮湿的安装场景，不会因为长期受潮出现锈蚀导致结构强度下降。

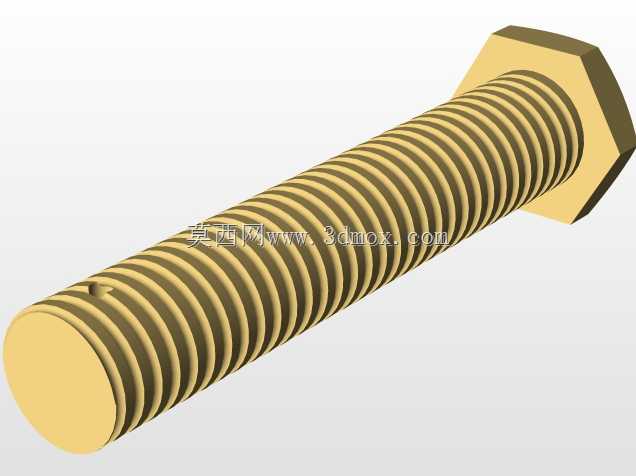

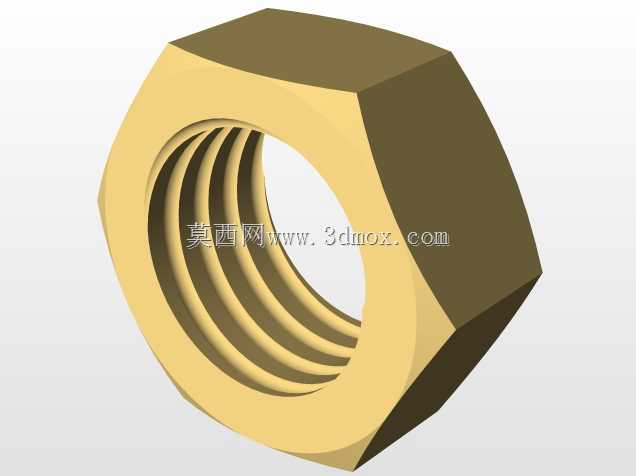

　　实际安装作业中，这类一体式吊杆的安装效率远高于拼接式的吊杆结构，施工人员只需要先将顶部膨胀吊钩固定在建筑顶面，再将吊杆顶端的挂耳挂入吊钩，最后在底端固定风扇主机即可，无需在高空进行多段杆件的拼接紧固，能够大幅降低高空作业的时长，减少施工安全风险。同时一体式的结构没有拼接松动的隐患，长期运行过程中不会因为拼接螺栓松动导致整机晃动，能够降低后期运维的检查频次。在结构细节处理上，杆身的所有棱边都做了倒钝处理，没有尖锐的毛刺，不管是生产加工环节的周转，还是现场安装的搬运、装配过程，都不会出现割手的问题，符合五金构件的安全设计要求。针对不同的吊装载荷需求，可以通过调整杆身的直径、顶端挂耳的弯卷厚度来匹配不同重量的风扇主机，小直径杆身适配重量较轻的家用小型风扇，大直径杆身可以适配商用场景下尺寸更大、重量更高的大尺寸吊扇，结构的拓展性较强，不需要大幅改动整体构型就能适配不同参数的主机产品。
