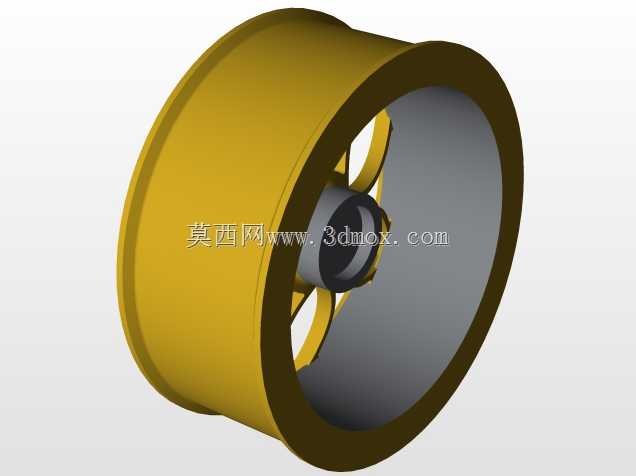

工业车辆行走轮轮辋结构三维设计

　　该轮辋结构主要适配中小吨位工业搬运车辆、场内作业牵引车以及小型工程设备的行走轮组，作为轮胎与轮毂之间的核心承载连接件，承担整车载荷传递、轮胎定位约束、行驶扭矩输出的关键作用，在厂区物流转运、仓储堆垛作业、短途工程转场等场景中，轮辋的结构强度与形位精度直接决定行走系统的运行稳定性与轮胎使用寿命。从实际工况适配角度出发，该轮辋采用深槽式整体轮缘结构，轮缘外侧设置有标准高度的挡边结构，可对充气式橡胶轮胎或者实心弹性轮胎的胎圈位置形成可靠轴向约束，避免设备在转向、侧倾或者经过凹凸路面时出现轮胎脱圈、移位的故障。轮辋本体采用等壁厚筒状结构设计，壁厚取值兼顾承载能力与轻量化需求，在满足额定载荷下径向变形量控制要求的前提下，

　　尽可能降低旋转件的转动惯量，减少行走驱动系统的动力损耗。轮辋与中心轮毂的连接采用辐条式支撑结构，三根均匀分布的弧形辐条沿圆周方向120度等角布置，辐条截面采用渐变式设计，靠近轮辋内壁位置截面宽度更大，向中心轮毂过渡时截面逐步收窄，这种结构既可以保证径向载荷的均匀传递，避免应力集中导致的辐条断裂，也能在辐条之间预留足够的散热空间，当设备长时间连续行驶、轮胎与轮辋因摩擦生热时，空气可通过辐条间隙形成对流，快速带走接触面热量，降低轮胎热老化速度。中心轮毂位置设置有阶梯式安装孔，孔内预留有轴承安装位与轴肩定位面，可直接适配标准规格的深沟球轴承，安装时轴承内圈与行走轴过盈配合，外圈与轮毂孔过渡配合，轴端可通过轴用挡圈或者端盖实现轴向锁紧，

　　保证轮辋旋转时的同轴度要求，将径向跳动量控制在允许公差范围内。从安装边界来看，轮辋的轴向宽度、轮缘直径、中心安装孔的孔径与深度均匹配对应规格轮胎的装配尺寸，安装时无需额外加工适配结构，可直接完成轮胎压装与轮组总成装配，装配后轮组的轴向突出量、回转半径均符合常规工业车辆的底盘布置空间要求，不会与车架、转向节或者制动部件产生运动干涉。设计过程中针对轮辋的受力工况做了针对性优化，轮辋与辐条的连接位置采用大圆角过渡，避免直角结构带来的应力集中问题，在承受垂直冲击载荷时，应力可沿圆角平滑分散到轮辋筒壁与辐条本体上，不会出现局部应力超过材料屈服强度的情况。轮辋的中心安装面与轮辋轴向端面的垂直度公差严格控制，保证轮组安装后与行走轴的垂直精度，

　　避免行驶过程中出现轮辋偏摆、轮胎偏磨的问题。针对不同使用场景的需求，该轮辋结构可适配实心轮胎与充气轮胎两种配置，当用于高负载、低速行驶的仓储搬运设备时，可搭配实心橡胶轮胎，轮辋的挡边高度可提供足够的抱紧力，防止实心轮胎在大扭矩启动时出现打滑；当用于行驶速度稍高、对减震有要求的场内牵引车辆时，可搭配充气轮胎，轮辋的深槽结构可方便轮胎的拆装与维护，降低后期维保的操作难度。在实际装配流程中，该轮辋可先完成与辐条、中心轮毂的焊接或者整体铸造成型后，再统一做机加工处理，保证各安装面的形位公差，加工完成后做表面防锈处理，可适应厂区多尘、潮湿的作业环境，延长轮辋的整体使用寿命。
