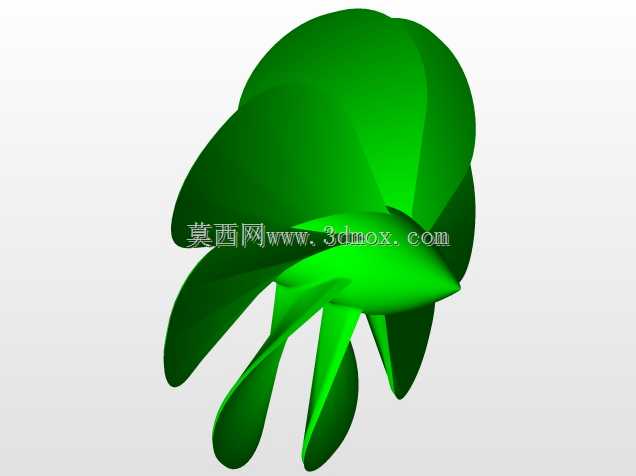

多叶曲面游艇螺旋桨结构设计

　　在小型游艇的动力推进系统中，螺旋桨是直接决定航行动力转化效率、航行平稳性的核心部件，区别于大型货运船舶的大直径低转速螺旋桨，游艇用螺旋桨需要兼顾高速航行下的推力输出、低速 maneuver 时的响应灵敏度，同时还要尽可能降低叶片搅动水流产生的振动与空泡效应，避免长时间航行中出现叶片气蚀损伤，也能提升舱内乘坐的静谧性。这款多叶片曲面螺旋桨的设计，首先从叶片的曲面构型入手，没有采用传统等螺距的平面叶片结构，而是沿着叶根到叶梢的方向做了连续变螺距过渡，叶根位置的螺距更小，能够匹配桨毂位置较低的水流线速度，避免叶根区域出现水流滑脱造成的动力损耗，叶梢位置的螺距逐步放大，适配桨叶外缘更高的线速度，让整个叶片工作面的水流推力分布更均匀，

　　不会出现局部载荷过大的问题。从安装边界来看，桨毂中心设计有标准的锥面配合孔位，能够匹配多数小型船用舷内外机的输出轴端，锥面配合的形式可以保证大扭矩传输下不会出现轴孔相对滑动，同时桨毂端面预留有锁紧螺母的安装沉台，安装时不需要额外加工避让空间，能够直接适配现有主流游艇动力端的安装尺寸，不需要对传动轴系做额外改造。叶片的数量选择上，采用了多叶片布局，相比常见的三叶螺旋桨，更多的叶片数能够让每一片叶片承受的水流载荷更低，在相同输出功率下，叶片的形变量更小，高速旋转时的动平衡精度更容易保证，同时多叶片连续切割水流的频率更高，传递到船体的振动脉冲幅值更低，能够有效降低航行时的船体共振问题，尤其适合对乘坐舒适度要求较高的休闲类游艇使用。

　　在叶片的外形轮廓设计上，叶梢做了大弧度的导边圆角处理，能够减少叶梢位置的涡流产生，降低叶梢涡流带来的能量损耗，同时导边从叶根到叶梢做了连续的后掠角度设计，当水流中夹杂少量漂浮杂物触碰叶片时，后掠的导边能够将杂物顺着曲面滑开，减少杂物缠绕桨叶的概率，也能降低硬物直接撞击叶片前缘造成的崩边损伤。从实际工况适配的角度，这款螺旋桨的曲面造型充分考虑了不同航速下的水流攻角变化，当游艇处于低速起步阶段时，叶片靠近叶根的大曲面区域能够提供足够的低转速推力，让船体快速脱离排水航行状态进入滑水阶段，降低起步阶段的动力消耗；当进入高速巡航状态时，叶梢区域的变螺距曲面能够让水流平顺地沿着叶片表面流出，减少水流分离造成的推力损失，保证高速下的动力转化效率。

　　设计过程中针对桨毂和叶片的连接位置做了圆弧过渡强化，没有采用直角连接的结构，能够避免螺旋桨在大扭矩输出、频繁正反转切换时，叶根位置出现应力集中造成的叶片断裂问题，过渡区域的曲面曲率经过反复调整，既保证了结构强度，也不会因为过渡区域过厚造成额外的水流阻力。在安装尺寸的匹配上，桨叶的整体旋转直径控制在小型游艇适用的尺寸区间，安装后叶片外缘和船底导流罩的间隙能够满足安全运行要求，不会出现旋转时剐蹭船体结构的问题，同时桨毂的轴向长度经过优化，安装后不会突出船底导流罩过多，减少额外的航行阻力。日常使用场景中，这类螺旋桨除了适配休闲游艇，也可以用于小型高速公务艇、钓鱼艇的推进系统，只要输出轴的连接尺寸匹配、动力输出功率在设计覆盖区间内，都可以获得稳定的推力表现，相比普通三叶螺旋桨，在相同主机功率下能够提升约8%左右的推进效率，同时降低10%左右的航行振动噪声，对于提升小型船舶的航行体验有明显作用。建模过程中，叶片的曲面构建采用了多截面放样的方式，沿着叶片展向设置了多个控制截面，每个截面的翼型都根据对应位置的水流速度做了针对性调整，保证整个叶片曲面的光顺性，没有局部的曲率突变，避免实际运行中在曲面突变位置产生空泡，造成叶片表面的气蚀剥蚀，延长螺旋桨的实际使用寿命。桨毂内部的配合面还设计有密封槽位，安装时可以配套标准密封圈，避免水流顺着轴孔进入动力输出端的密封结构，保护主机的轴封部件不会被泥沙磨损。
