螺旋千斤顶总成拆分结构三维设计

项目分类:千斤顶 发布时间:2021-11-08 ID:375391
  • 螺旋千斤顶总成拆分结构三维设计
  • 螺旋千斤顶总成拆分结构三维设计
  • 螺旋千斤顶总成拆分结构三维设计
  • 螺旋千斤顶总成拆分结构三维设计
  • 螺旋千斤顶总成拆分结构三维设计
  • 螺旋千斤顶总成拆分结构三维设计
  • 螺旋千斤顶总成拆分结构三维设计
  • 螺旋千斤顶总成拆分结构三维设计

  在设备检修、重物移位、工装调平这类现场作业场景里,螺旋千斤顶是无需外接动力源就能稳定输出顶升力的常用工具,这套拆分结构的三维建模,把总成装配逻辑、各部件配合边界做了完整还原,能直接用于结构校核、装配工艺梳理以及维修拆解参考。从实际使用场景出发,这类手动螺旋千斤顶常出现在机加工车间工件装夹调平、重型设备安装就位、车辆应急维修支撑、仓储重型货物移位的作业环节,相比液压类顶升工具,它不存在密封件老化漏油的问题,长期静置支撑的载荷保持性更稳定,哪怕在多粉尘、温差大的户外作业环境,也能保持可靠的机械传动性能,不会因为介质性能变化出现顶升力衰减或者回落的风险。

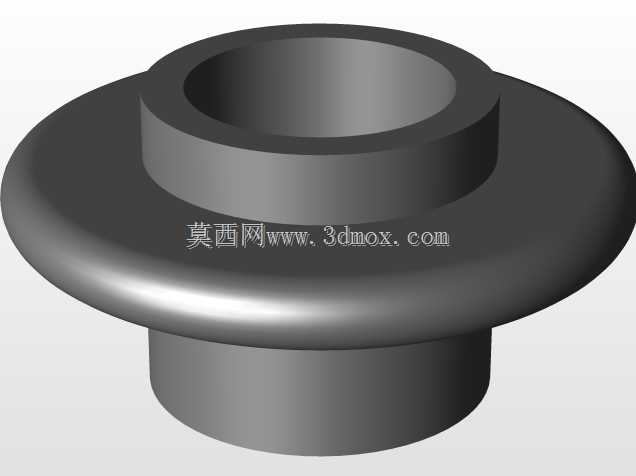

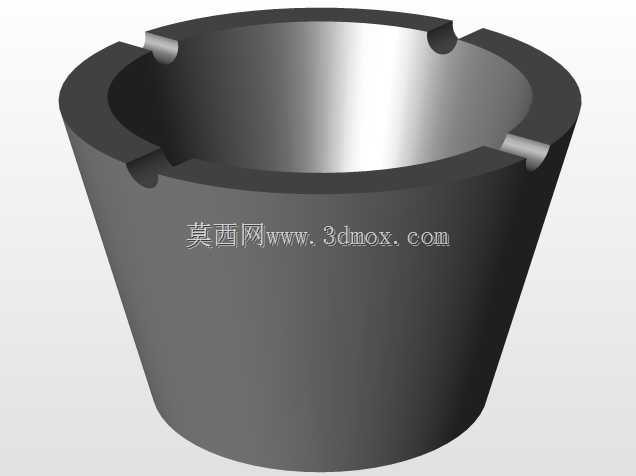

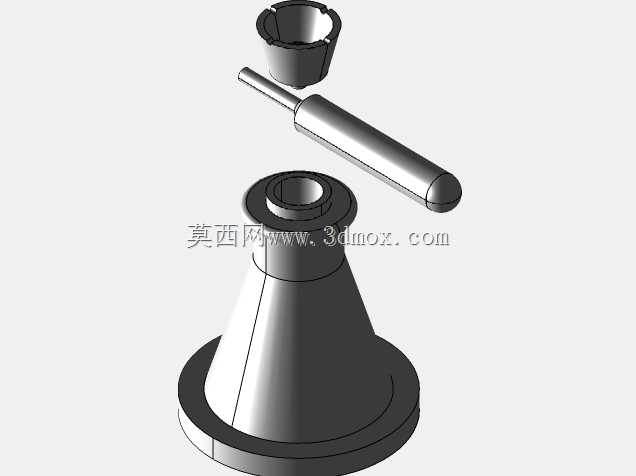

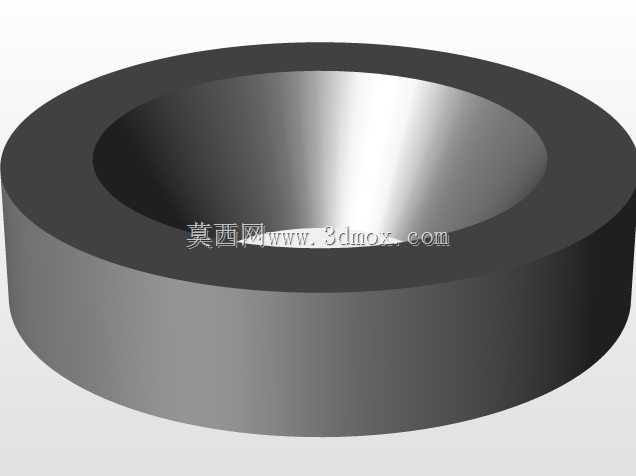

  整套结构拆分为三个核心部件,底座承力锥台、螺旋顶升杆、顶部支撑衬套,各部件的配合关系在模型里做了无干涉的装配还原。底座采用下宽上窄的锥台结构,底部大直径法兰面直接和支撑面接触,足够的接触面积能分散顶升时的压应力,避免硬质地面被压溃或者软质地面出现下陷,锥台内部加工有和顶升杆匹配的内螺纹,螺纹段的长度覆盖了整个顶升行程范围,保证任意伸出位置都有足够的螺纹啮合牙数,不会出现滑牙脱开的风险。顶升杆是整套结构的传力核心,长杆段加工有连续的梯形传动螺纹,梯形螺纹的牙型强度高,传动过程中磨损均匀,能承受较大的轴向载荷,杆尾的圆柱段和顶部衬套配合,杆端的光杆段是拧动操作的受力部位,配套的操作杆穿入杆端的径向通孔后,通过杠杆力臂就能轻松转动顶升杆,实现重物的升降调整,操作杆的长度经过力臂核算,在额定顶升载荷下,单人施加正常握力就能完成拧动操作,不需要额外加接延长杆,避免过载损坏螺纹副。顶部的支撑衬套是和被顶升重物直接接触的部件,开口的卡套结构能卡在顶升杆顶端的定位槽里,衬套的内凹弧面可以适配不同外形的被支撑件接触面,不管是平面的设备底座还是圆弧面的构件,都能保证接触贴合,不会出现应力集中压坏工件表面,也能避免顶升过程中重物滑移偏载。

  设计过程中首先核算了额定载荷下的螺纹副剪切应力、弯曲应力,确定了螺纹的牙距、牙高以及啮合长度,保证在1.2倍额定载荷的静载测试下,螺纹牙不会出现塑性变形;底座的锥度设置兼顾了支撑稳定性和结构减重,锥壁的厚度按照压杆稳定公式做了校核,避免顶升过程中底座出现失稳弯折;各部件的装配间隙控制在合理范围,螺纹副的配合间隙既保证转动顺畅无卡滞,又不会因为间隙过大出现顶升偏摆,顶部衬套和顶升杆的配合间隙控制在0.1mm以内,保证支撑时无旷量。从安装边界来看,底座收拢状态下的整体高度适配低矮空间的顶升作业,顶升杆的最大伸出长度满足常规作业的顶升行程需求,操作杆转动时的扫掠空间没有和底座、顶部衬套出现干涉,哪怕在空间局促的设备底部作业,也能完成操作拧动。

  建模过程中对各部件的过渡圆角做了还原,所有应力集中的部位都设置了合理的圆角过渡,避免热处理或者受力过程中出现应力开裂,螺纹段的收尾处做了退刀槽结构,保证螺纹加工能一次成型,也能避免装配时出现螺纹磕碰损坏。各部件的拆分结构完全符合实际加工工艺,底座采用铸造成型后再加工内螺纹和端面,顶升杆采用圆钢车削加工螺纹和定位槽,顶部衬套采用模锻后加工内孔和接触面,所有结构都没有无法加工的倒扣或者特殊结构,能直接对接生产工艺做工艺卡编制。对于结构设计从业者来说,这套模型可以直接作为同类顶升工具设计的参考模板,调整螺纹参数、底座尺寸就能衍生出不同载荷等级、不同行程的千斤顶产品,也能用于装配培训的拆解演示,让维修、装配人员直观理解各部件的配合关系,避免实际拆装过程中出现零件磕碰、装配错位的问题。在做设备配套工装设计时,也可以直接调用这套模型的安装尺寸,在工装布局里预留千斤顶的放置空间,保证现场调平作业时有足够的操作空间,不会出现工装和千斤顶干涉无法放置的问题。
