游艇甲板专用翻盖式通风口结构设计

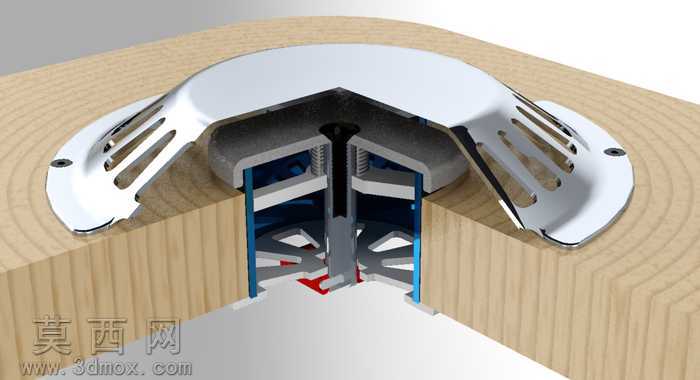

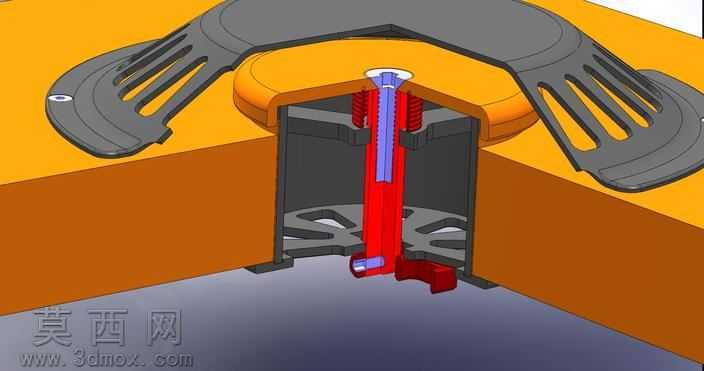

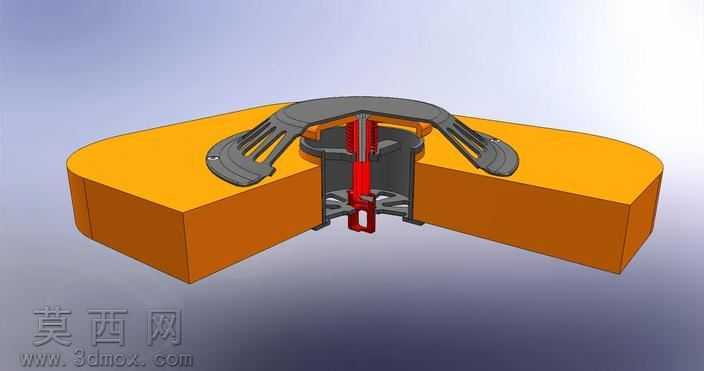

本作品为游艇甲板配套通风口的三维结构设计，建模过程中先完成整体安装基座的轮廓搭建，以适配甲板安装的圆角矩形为基础形态，预留出与甲板贴合的安装定位边，确保安装后与甲板表面齐平无凸起。中部核心通风通道采用圆柱腔体结构，内部设置多道导流筋位，既能够保障空气流通的有效截面积，又可以阻挡外部溅水直接灌入舱室，腔体内部预留了启闭结构的安装空间，将传动杆件的运动轨迹做了全程干涉检查，避免开合过程中出现部件卡滞。顶部翻盖采用对称式双瓣开合结构，翻盖表面设置多道镂空通风槽，槽体角度经过反复调整，在保障通风量的同时可引导雨水向两侧滑落，翻盖与基座的连接位置设置了嵌入式密封胶条安装槽，闭合状态下可实现良好的防水密封效果。启闭控制结构采用中部竖向传动杆设计，搭配底部锁止卡扣，可实现翻盖的一键开启与锁止闭合，操作部件做了防滑纹理处理，适配船上湿滑环境下的操作需求。材质分配上，基座与翻盖主体采用船用级铝合金材质，表面做阳极氧化处理提升抗腐蚀能力，密封部件采用海洋级橡胶密封件，传动杆件采用不锈钢材质避免长期接触水汽生锈，渲染过程中针对金属材质的反光特性、橡胶材质的哑光质感做了参数微调，还原不同部件的真实材质表现。设计过程中充分考虑船用场景的特殊需求，兼顾通风性能、防水密封性能、抗腐蚀性能与操作便捷性，整体结构紧凑，安装后不会在甲板形成突兀凸起，可适配多数中小型游艇的甲板通风改装或配套生产需求，各部件之间的连接公差经过反复校准，保障实际生产装配时的契合度，同时对易损耗的密封件做了快拆结构设计，方便后期维护更换。
