内河观光客运船舶三维设计作品

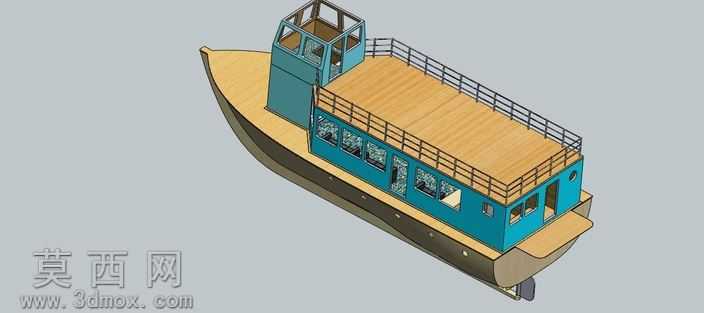

本作品为内河观光客运船舶的三维设计成果，建模阶段采用SolidWorks完成全参数化实体构建，首先从船体型线入手，参考内河小型客运船舶的航行阻力特性，通过放样、曲面剪裁、缝合等命令生成光顺的船体外壳，确保船体曲面无破面、曲率连续，满足浅水区域航行的吃水深度要求。船体下部采用深灰色哑光材质模拟钢制船壳，船首与船尾的防撞护舷采用深棕色橡胶材质，还原实船的防护结构细节。上层建筑部分首先搭建主甲板层，主甲板表面采用浅原木色木纹材质，模拟实木铺装的观光甲板效果，甲板周边设置标准化的金属安全护栏，护栏采用圆管阵列、焊接节点细化的方式完成建模，金属材质赋予银灰色磨砂金属质感，还原不锈钢护栏的真实视觉效果。甲板之上设置两层功能舱室，下层舱室为客舱区域，舱壁采用湖蓝色哑光金属漆材质，舱壁上均匀布置矩形乘客舷窗，舷窗采用透明玻璃材质搭配白色窗框，部分舷窗设置为开启状态，还原客舱的通风设计细节；舱室侧面设置乘客出入舱门，舱门细节包含门把手、观察窗等结构。上层设置独立驾驶舱，驾驶舱采用多面倾斜玻璃窗设计，玻璃材质设置适当的透明度与反射参数，模拟钢化玻璃的光学效果，驾驶舱顶部设置瞭望平台，周边同样配备安全护栏。建模过程中严格遵循实船的结构比例，对船体底部的舵叶、螺旋桨安装位等航行结构也做了对应还原，确保整体结构的合理性。渲染阶段采用等轴测视角展示模型，通过环境光搭配定向补光，突出船体各部分的材质差异与结构层次，既清晰展现船舶的整体外观造型，也完整呈现客舱、驾驶舱、观光甲板等功能区域的布局设计，整体设计兼顾内河客运的实用性与观光船舶的外观美观性，结构细节完整，材质表现贴合实船效果。
