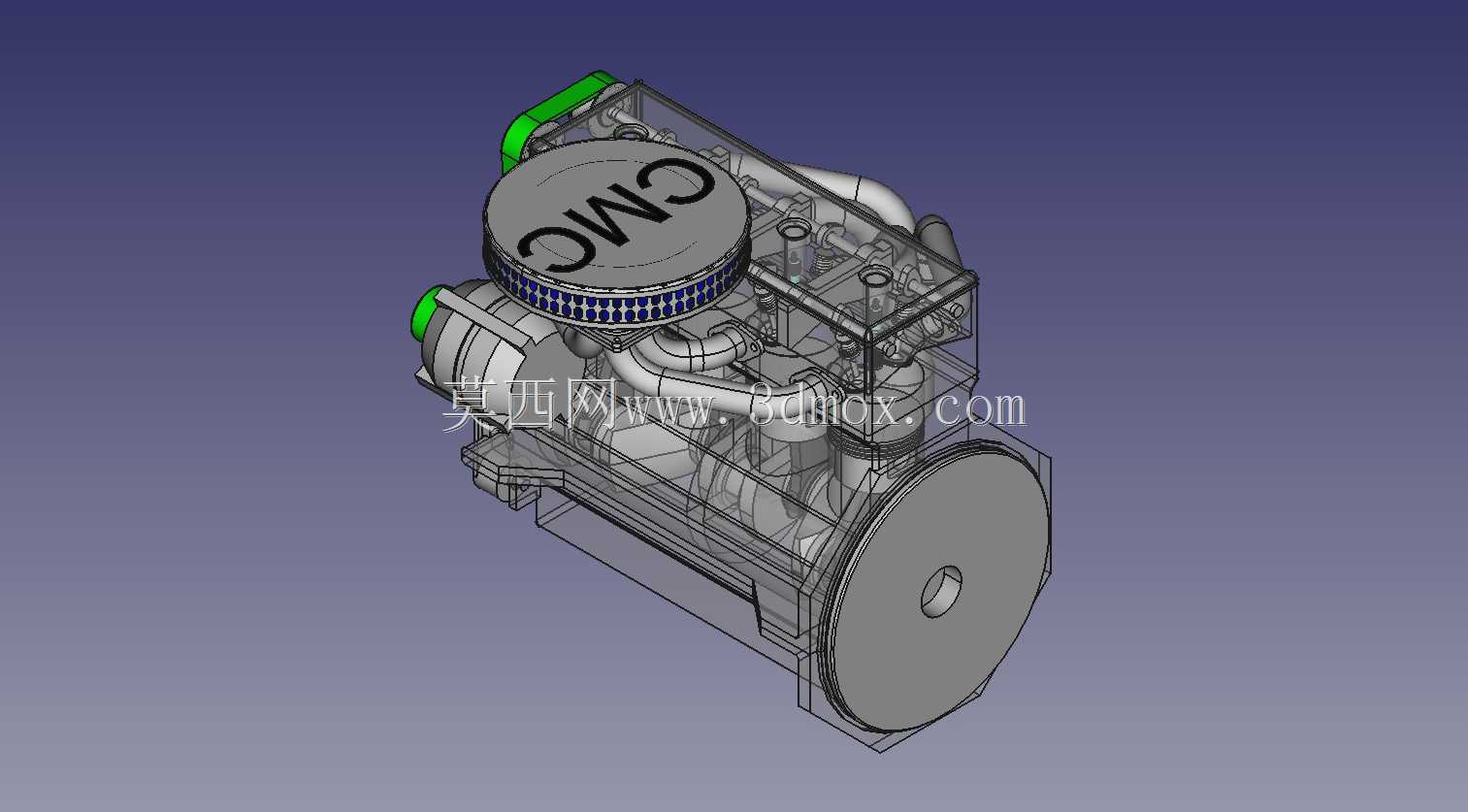

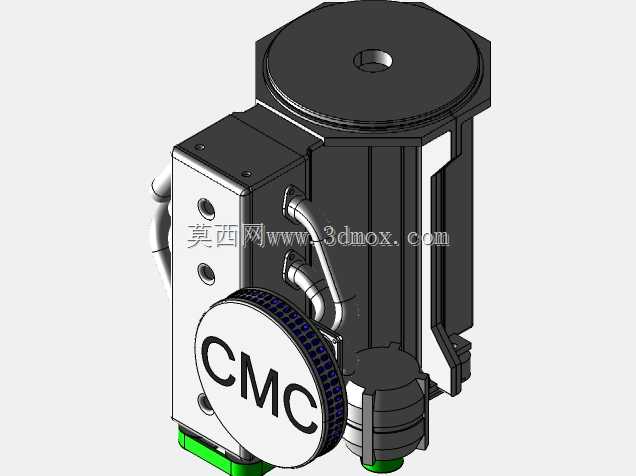

直列四缸动力单元机械结构设计

　　这款直列四缸动力单元的结构设计，首先要匹配民用紧凑型乘用车辆的前置动力舱布局需求，在前期方案阶段就把安装边界作为核心约束条件，整体采用直列排布的缸体结构，相比V型布局大幅缩减了横向占用空间，能够适配多数横置前驱车型的动力舱安装点，同时给冷却系统、转向助力泵等周边附件预留出足够的装配间隙，避免实车装配时出现部件干涉的问题。从实际用途来看，该动力单元主要面向小排量家用乘用车的动力输出场景，兼顾日常通勤的低转速扭矩输出与高速巡航的燃油经济性，结构设计上充分考虑了民用车辆的维护便利性，外部附件采用模块化布局，发电机、水泵等易损件都布置在发动机前端的带轮传动侧，日常检修更换不需要拆解缸体等核心部件，大幅降低后期维护的工时成本。

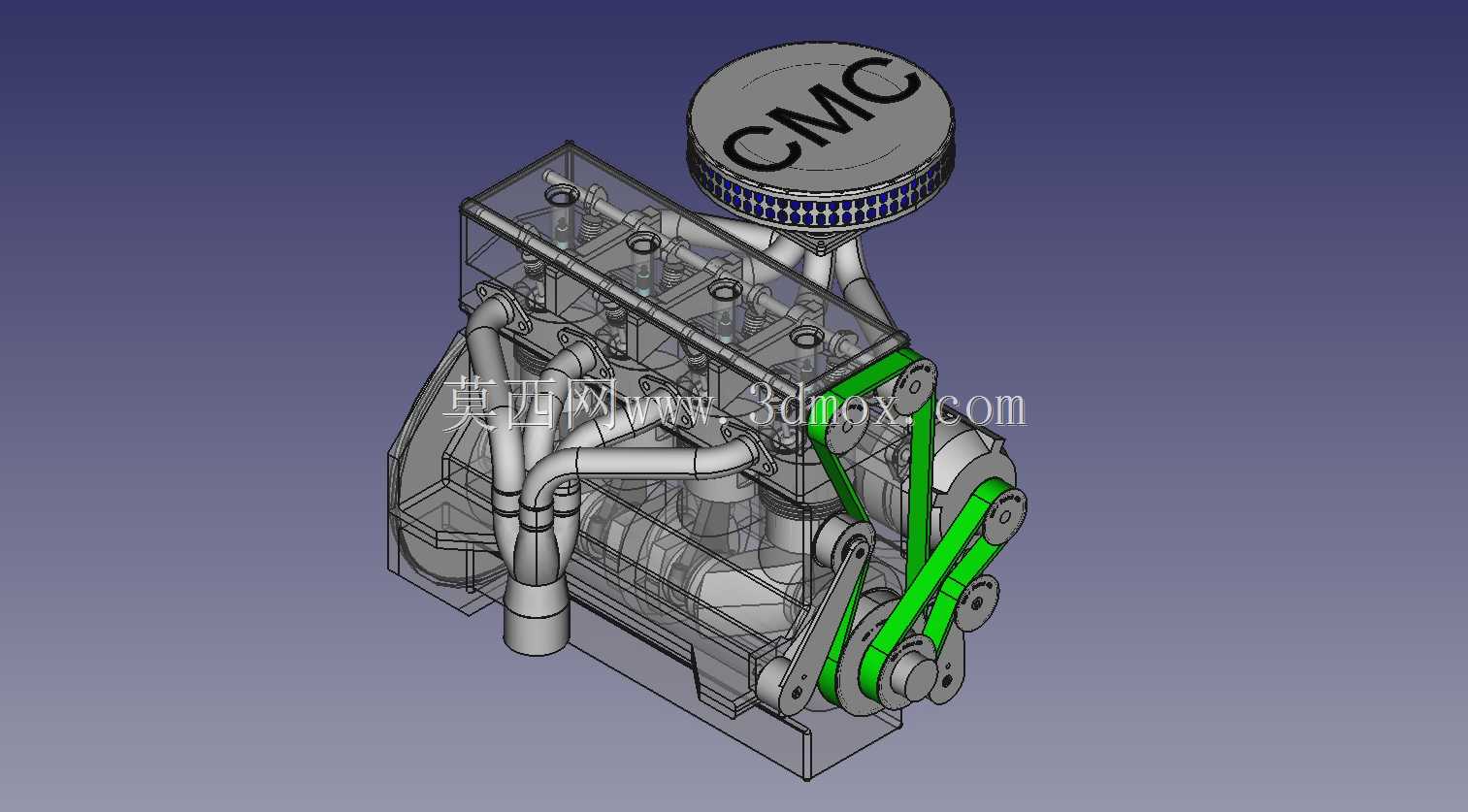

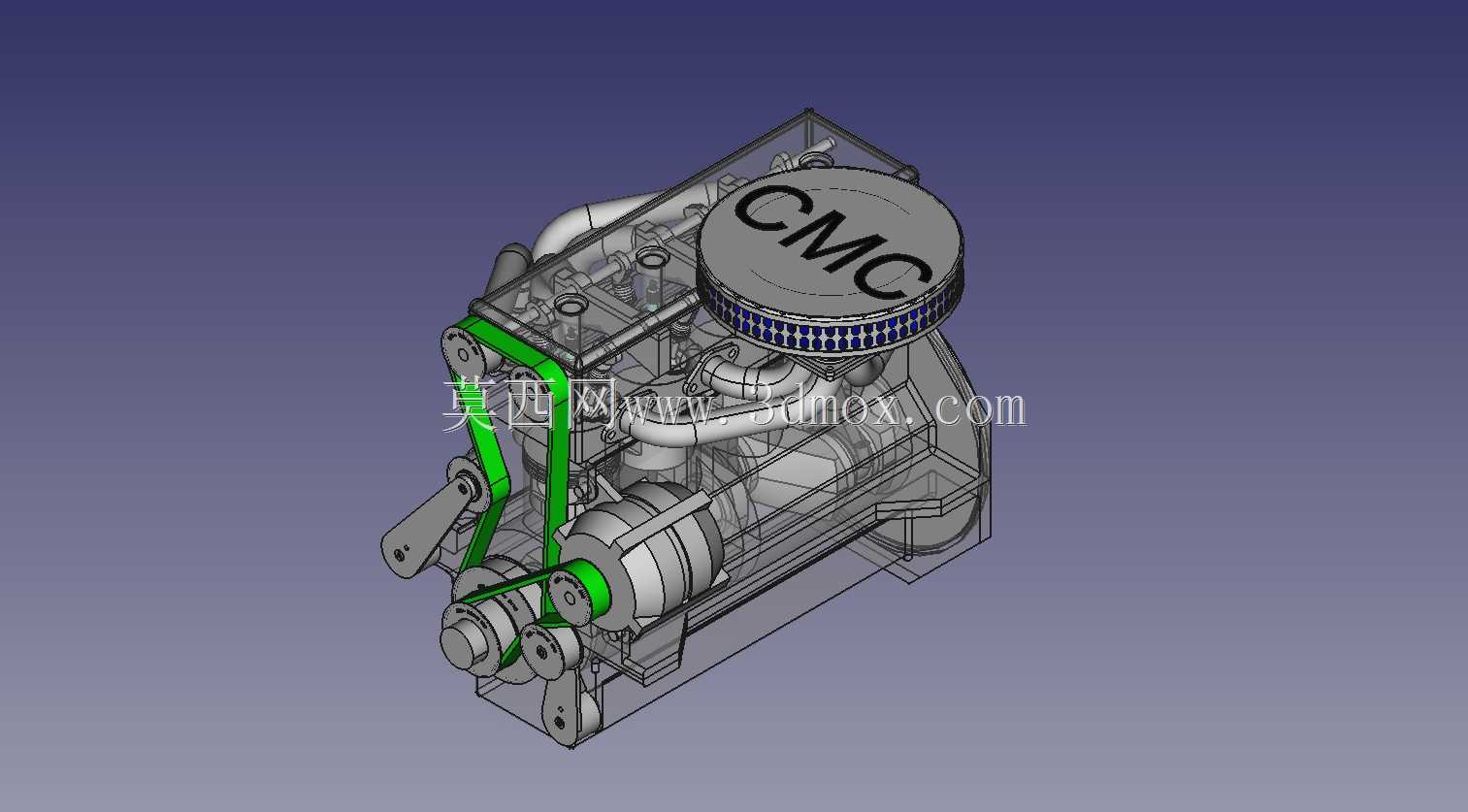

　　在功能特性的设计上，这款动力单元采用了经典的顶置气门配气结构，缸盖部分的进排气道经过流道优化，能够保证各缸进气均匀性，减少泵气损失；曲柄连杆机构的配重经过精确匹配，四缸的做功间隔角均匀分布，能够有效抵消二阶往复惯性力，降低整机运行时的振动幅度，不需要额外加装平衡轴就能满足乘用车辆的NVH要求，既控制了整机重量，也减少了不必要的运动部件带来的动力损耗。前端的带轮传动系统采用多楔带结构，分别驱动水泵、发电机、空调压缩机等附件，带轮的张紧结构采用自动张紧轮设计，能够在皮带长期使用出现拉伸后自动保持张紧力，避免出现皮带打滑、异响的问题，同时传动路径的布局经过反复调整，保证各附件带轮的包角满足传动效率要求，不会出现动力传递损耗过大的情况。

　　设计思路上，整个模型采用自顶向下的建模逻辑，先确定整机的安装硬点，包括与副车架连接的机脚安装位置、与变速箱连接的飞轮壳端面尺寸、进排气系统的连接法兰坐标，再从内到外依次搭建曲柄连杆机构、缸体缸盖结构、配气机构、外部附件与传动系统，每一部分的建模都严格遵循机械设计的公差配合要求，比如活塞与缸壁的配合间隙、曲轴轴瓦的安装余量、气门与气门导管的配合公差都在模型中预留了合理的设计空间，能够直接对接后续的工程化出图需求。外形尺寸方面，整机的长度控制在适配横置前驱车型的范围内，高度方向预留了足够的引擎盖安装间隙，宽度方向不会与两侧的纵梁产生干涉，进气歧管布置在缸体后侧，排气歧管布置在前侧，能够匹配前置车型的排气走向，让三元催化器能够更快达到工作温度，降低冷启动阶段的排放污染物。

　　从结构细节来看，缸体采用铸铁与铝合金复合的设计思路，缸套部分采用耐磨铸铁材质，缸体外部采用铝合金壳体实现轻量化，在保证缸体强度满足高负荷运行要求的前提下，尽可能降低整机自重，减少车辆前轴的轴荷负担，提升车辆的操控灵活性。油底壳采用冲压钢结构，底部设置有挡油板，能够在车辆加减速、转弯时避免机油出现大幅晃动，保证机油泵能够持续稳定吸油，避免出现润滑不足导致的部件磨损。气门室盖采用集成式设计，将曲轴箱通风管路、机油加注口都集成在气门室盖结构上，减少外接管路的数量，降低后期出现管路渗漏的概率。整个动力单元的所有连接螺栓都采用标准件规格，不同部位的螺栓根据受力情况匹配对应的强度等级，比如缸盖螺栓采用高强度螺栓，按照规定的拧紧力矩与顺序进行装配，保证缸盖与缸体之间的密封压力均匀，避免出现冲缸垫的故障。
