工业型材多层置物储物架结构设计

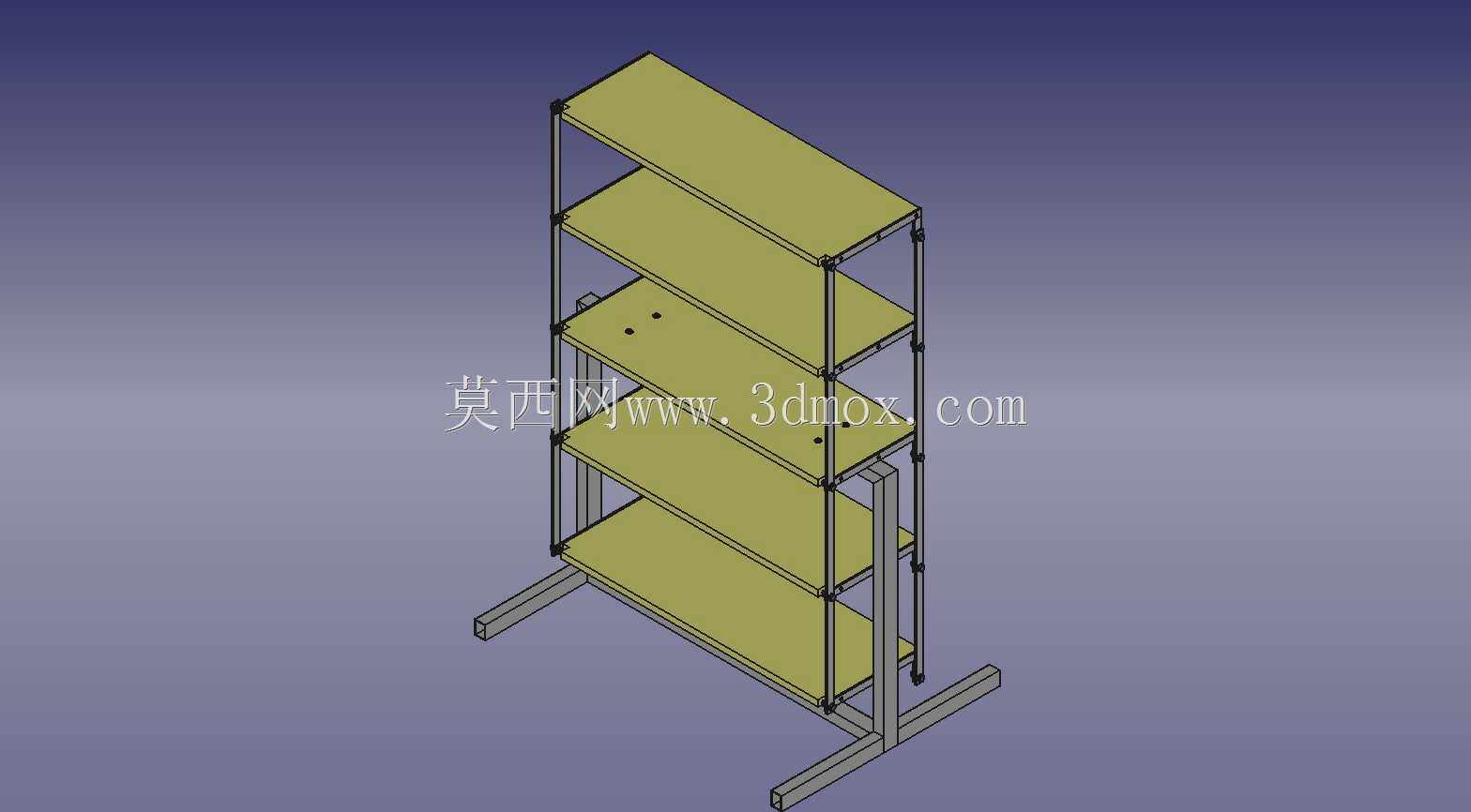

　　这款多层置物架的结构设计，核心围绕车间工位旁零散物料、操作工具的就近收纳需求展开，日常生产场景里，装配工位旁常需要放置待组装的小型零件、作业指导文件、常用手动工具，普通的桌面置物空间有限，落地式的重型货架又过于笨重，不适合工位旁的狭小空间摆放，这款架体刚好填补了这类场景的使用空白。从结构组成来看，架体采用方形金属型材作为竖向支撑立柱，四根立柱沿架体四角垂直布置，底部向外延伸出两段横向支撑脚，支撑脚长度超出架体横向宽度的三分之一，能够有效降低架体重心，即使上层放置较重的物料，也不会出现侧翻风险，支撑脚与地面接触的端面可加装防滑橡胶垫，既可以避免金属型材刮伤地面，也能增大接触摩擦力，提升架体放置的稳定性。层板采用平整的板式结构，

　　一共设置五层置物空间，其中倒数第二层的层板上预留了两个圆形安装孔，可用于固定小型台钳、迷你打磨机这类工位常用的小型加工设备，让架体同时兼具临时操作台面的功能，不需要额外占用工作台面的操作空间。层板与竖向立柱之间采用角件配合紧固件的连接方式，每个层板的四角位置都设置了连接固定点，安装时可根据实际存放物品的高度，灵活调整相邻层板之间的间距，比如放置较高的物料盒时，可以拉大对应层板的间距，放置小型零件盒时，则可以缩小层间距，在有限的竖向空间内提升空间利用率。架体整体的横向宽度控制在800mm以内，纵向深度控制在400mm左右，整体高度在1800mm上下，这个尺寸边界刚好适配大多数生产车间的工位侧边通道宽度，不会阻碍人员正常通行，

　　也不会因为架体过深导致内层物品拿取不便。设计过程中，竖向立柱的型材选型优先考虑了抗弯截面模量，在满足每层20kg均布载荷的前提下，尽可能减小型材的截面尺寸，降低架体整体自重，方便后期根据生产布局调整挪动架体位置，不需要借助吊装设备，两名作业人员即可完成架体的移位调整。层板的边缘做了折边处理，折边高度为20mm，既可以提升层板自身的结构刚度，避免层板长期承重出现中部下凹变形，也能防止放置在层板上的圆形零件、工具从层板边缘滑落，减少车间现场的物品掉落安全隐患。最上层的层板与立柱顶端齐平，可用于放置不常取用的备品备件，最下层的层板距离地面预留100mm的间隙，方便日常清洁时清扫架体下方的地面杂物，不会形成卫生清洁的死角。在实际使用场景中，

　　这款架体除了生产车间工位旁使用外，也可放置在仓储区域的拣货通道旁，作为零散拣选货品的临时放置架，或是放置在实验室中，用于存放实验器材、试剂耗材，平整的层板表面可根据使用需求加装防静电胶皮，适配电子装配车间的防静电使用要求。架体的所有连接紧固件都采用内六角圆柱头螺丝，安装时仅需普通内六角扳手即可完成整体组装，不需要专用的安装工具，后期维护时如果出现型材变形、层板损坏的情况，可单独更换对应的损坏部件，不需要整体更换架体，降低长期使用的维护成本。竖向立柱的侧面沿长度方向预留了T型槽结构，除了固定层板之外，还可根据使用需求加装挂钩、置物盒、电源插排固定座这类附属配件，拓展架体的使用功能，比如在立柱侧面加装工具挂钩，可悬挂扳手、螺丝刀这类常用手动工具，拿取时比放在层板上更加方便。架体底部的支撑脚与竖向立柱之间采用斜向加强筋连接，加强筋为三角形结构，能够有效提升支撑脚与立柱连接位置的结构强度，避免架体挪动时支撑脚受外力碰撞出现变形弯折的问题。层板的表面采用哑光喷塑处理，不会产生强光反射，在车间照明环境下不会形成反光眩光，影响作业人员的视线，喷塑层也具备一定的耐油污、耐摩擦性能，日常使用时沾染的油污、灰尘只需用湿抹布即可擦拭干净，维护清洁十分方便。
