多层折叠式手提金属工具箱结构设计

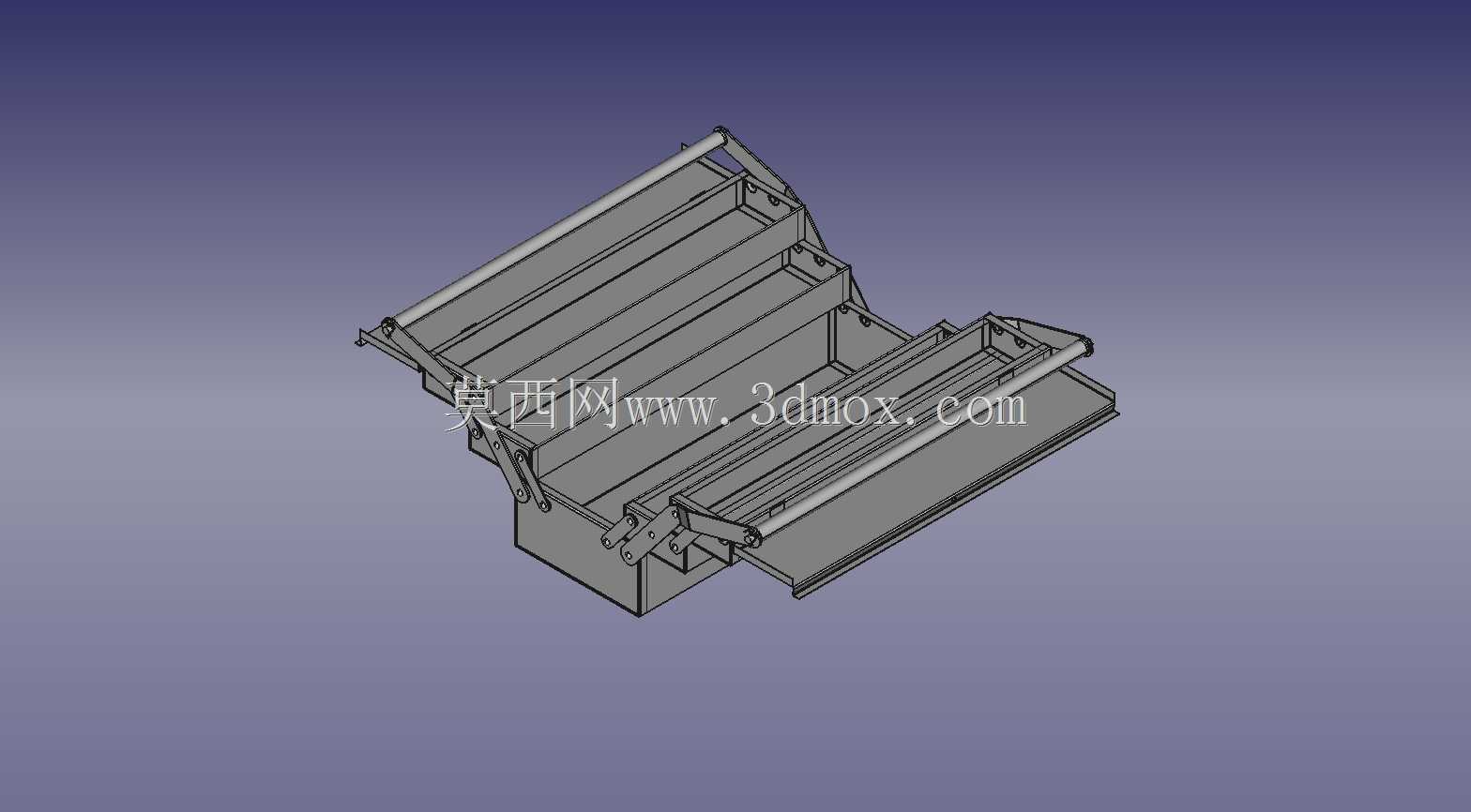

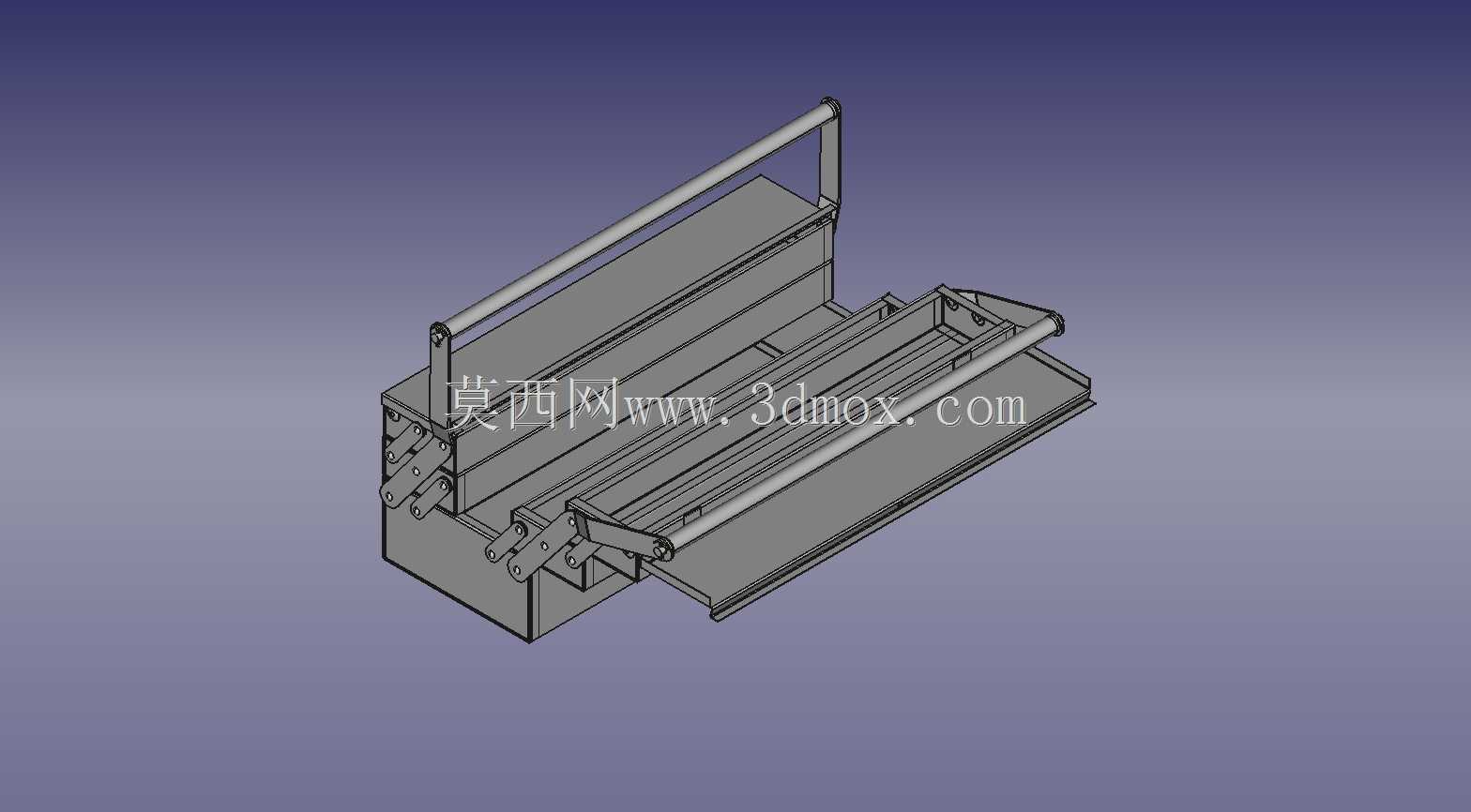

　　在设备维保、现场装配、户外施工作业场景中，零散五金工具、小型测量器具、易耗紧固件的收纳与转运一直是一线作业人员的高频需求，这款多层折叠式手提金属箱体，正是针对这类场景做的结构优化设计。不同于单层开口工具箱的空间局限，该结构采用双侧连杆折叠支撑方案，当提起顶部提手时，多层储物槽会随连杆联动自动展开，无需额外手动翻折每层隔板，放下提手时各层自动归位叠合，锁止后整体形成封闭箱体，转运过程中不会出现层板错位、工具散落的问题。

　　从功能特性来看，箱体分层逻辑完全贴合一线工具收纳习惯：最上层浅槽适合放置螺丝刀、扳手、内六角这类高频取用的长柄工具，中层带分隔格的槽位可收纳卷尺、百分表测头、螺丝批头这类小型精密配件，底层深腔则能容纳手电钻、角磨机配件、备用紧固件等体积偏大的物件，各层边缘做了翻边加强处理，叠合后层与层之间的贴合面留有1.2mm的密封间隙，能阻挡日常作业环境中的灰尘、切削液溅入内部，避免金属工具出现锈蚀问题。

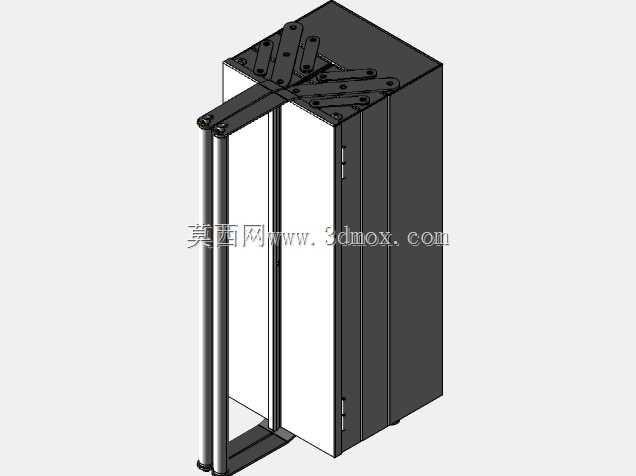

　　设计过程中优先考虑了结构耐用性，双侧的折叠连杆采用3mm厚冷轧钢板冲压成型，连杆铰接点处做了卷边衬套结构，相比直接用铆钉铰接的普通结构，反复开合的疲劳寿命能提升3倍以上，不会出现长期使用后连杆松旷、层板歪斜的问题。顶部提手采用圆钢弯制成型，表面做包胶处理，握持位置的弧度贴合手掌受力曲线，满载状态下提握时不会出现硌手的问题，提手与箱体的连接点延伸至箱体侧板内侧，通过焊接与侧板加强筋连为整体，满载承重时连接点不会出现应力集中开裂的情况。

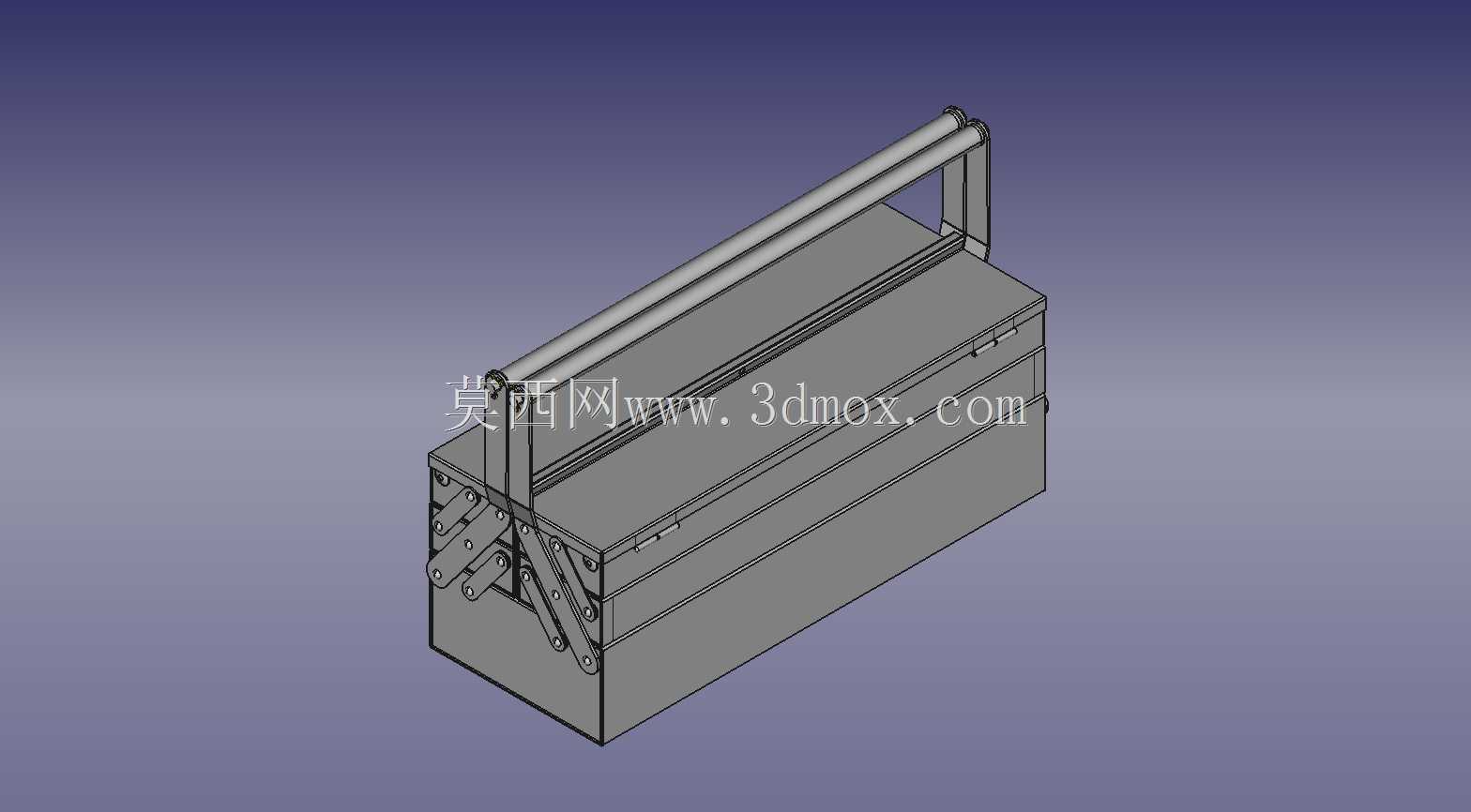

　　从安装边界与外形尺寸来看，闭合状态下箱体整体轮廓方正，可直接放入普通维修作业车的侧边储物格，也能适配多数皮卡车型的后排座椅下方储物空间，展开状态下各层的倾斜角度经过限位结构约束，最大展开角度为45度，即便放置在不太平整的作业地面上，上层槽体也不会过度倾斜导致工具滑落。箱体外侧的锁扣采用弹簧搭扣结构，扣合后有自动预紧力，搬运过程中不会因为颠簸自行弹开，锁扣位置预留了挂锁孔位，可额外加装小型挂锁，避免无关人员随意取用内部工具。

　　在实际使用场景中，这类折叠工具箱相比固定层架的工具柜，便携性优势十分明显，设备维保人员往返不同车间作业时，单手提携即可携带全套常用工具，无需来回往返工具房取件；户外管线抢修作业时，箱体闭合后可直接放置在泥泞地面，底部的凸起支脚能让箱体主体与地面保持5mm间隙，避免地面泥水浸泡箱体底板。结构设计上没有采用多余的复杂构件，所有冲压件都可通过普通冷冲压模具批量加工，铰接点的标准件全部采用通用规格，后期维护更换配件无需定制，能有效降低生产与后期使用成本。
