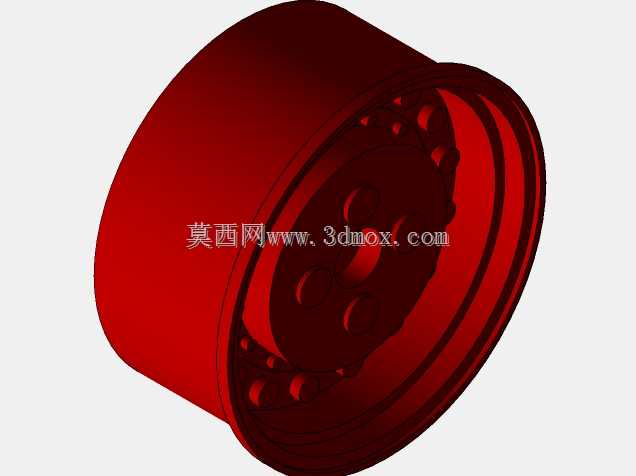

农用拖拉机钢制轮辋结构设计

　　在农用行走机械的行走系统设计中，轮辋作为连接轮胎与车桥轴头的核心承载构件，其结构合理性直接决定了整机在泥泞农田、硬质土路等复杂工况下的行驶可靠性与轮胎使用寿命。这款轮辋的设计首先围绕农用拖拉机的作业载荷特性展开，针对田间作业时频繁出现的侧倾受力、冲击载荷以及轮胎安装后的密封贴合要求，采用了深槽式整体钢制结构，轮缘部位做了加厚卷边处理，避免农机在高低差较大的田埂行驶时，轮缘受挤压出现变形割伤轮胎胎圈的问题。

　　从安装边界来看，该轮辋的中心安装面设置了均布的螺栓孔位，孔位的分度圆尺寸匹配对应马力段拖拉机的前桥/后桥轴头法兰规格，安装面的平面度公差控制在0.2mm以内，保证轮辋装车后不会出现端面跳动量超标的问题，避免行驶过程中出现车轮摆动、轮胎偏磨的现象。轮辋的槽底深度经过反复校核，既满足农用低压轮胎拆装时的胎圈落入空间要求，又不会因为槽深过大削弱轮辋整体的径向承载能力，针对农田作业时轮胎容易沾附厚重泥块的使用场景，轮辋的辐板部位采用了大圆弧过渡的曲面结构，没有易积泥的直角死角，作业过程中泥块可以在车轮转动的离心力作用下自行脱落，减少日常清理的维护工作量。

　　设计过程中重点考量了轮辋与轮胎的配合公差，轮辋的标定直径、胎圈座宽度以及轮缘高度都严格对应选定规格的农用轮胎参数，胎圈座部位设计了15度的倾斜锥面，保证轮胎充气后胎圈能够紧密贴合在锥面上，传递驱动力矩时不会出现轮胎与轮辋之间的相对滑转，即使在拖拉机带犁具深翻作业、驱动轮附着力达到峰值的工况下，也能保证动力可靠传递到轮胎接触面。辐板与轮辋筒体的连接采用了满焊焊接工艺，焊接部位做了应力释放处理，避免长期承受交变载荷时焊缝位置出现疲劳开裂，针对农机经常需要在碎石路面长距离转场的使用需求，轮辋筒体的板材厚度比同规格公路车辆轮辋加厚15%，提升抗冲击能力，即使行驶中压到田间散落的石块、硬土块，也不会出现筒体凹陷变形的问题。

　　从实际应用场景出发，这款轮辋不仅适配常规旱作拖拉机的轮胎装配需求，也能满足水田作业时高花轮胎的安装要求，轮辋表面的涂装工艺采用了耐腐涂层，能够抵御田间化肥、农药残留以及潮湿泥水的腐蚀，延长整机的服役周期。在结构校核阶段，通过有限元分析对轮辋的径向载荷、弯曲疲劳工况做了模拟验证，针对最大载荷下的应力集中部位做了局部加厚处理，在保证结构强度满足1.5倍额定载荷安全系数的前提下，尽可能优化辐板的开孔形状与板材分布，控制轮辋整体重量，减少行走系统的非簧载质量，提升拖拉机行驶时的平顺性。

　　轮辋的气门嘴开孔位置设置在槽底的侧方位置，开孔处做了翻边强化处理，既方便轮胎充气时的气门嘴安装，又避免开孔部位出现应力集中导致的开裂问题，安装气门嘴后配合密封胶圈可以保证开孔处的密封性，不会出现泥水渗入轮辋内部腐蚀轴头连接螺栓的问题。针对拖拉机作业时经常需要调整轮距的农艺需求，部分连接孔位做了长圆孔的适配设计，能够在一定范围内调整轮辋的安装位置，满足不同垄距作物的作业要求，不需要更换额外的连接配件即可完成轮距调整，适配不同地区的农艺种植规格。
