工程车辆重载越野轮胎带轮毂结构设计

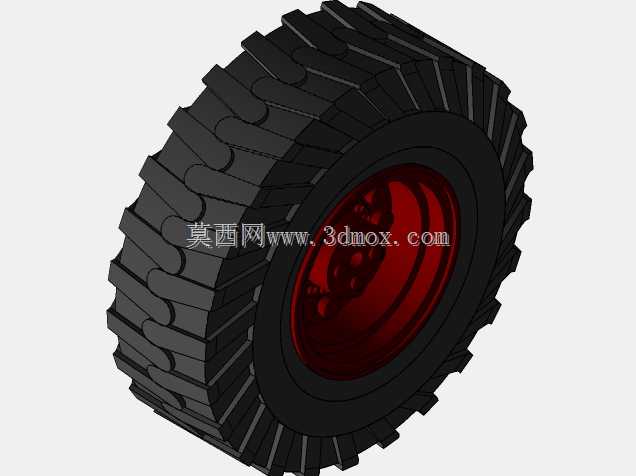

　　该车轮结构主要面向非铺装路面作业的工程车辆行走系统设计，适配泥泞、碎石、凹凸不平等复杂野外作业工况，常见于小型装载机、越野叉车、农用作业机械等需要大抓地力的设备场景。从结构拆分来看，整体由橡胶轮胎主体与钢制轮辋轮毂组件两大部分构成，轮胎部分采用大深度块状越野花纹设计，花纹块呈交错排布，相邻花纹块之间预留较宽的排泥排石沟槽，在松软泥泞路面行驶时，花纹块可嵌入土层获得足够附着力，同时沟槽能快速排出夹带的泥土与碎石，避免花纹被填塞导致抓地力下降；胎侧做了加厚处理，可抵御作业场景中尖锐碎石、硬质杂物的刮蹭，降低非铺装路面行驶时的爆胎风险。轮辋部分采用对开式钢制结构设计，与轮胎的胎圈配合面做了高精度的圆弧过渡处理，

　　装配后可保证胎圈与轮辋的紧密贴合，避免重载工况下出现轮胎滑转、漏气的问题；轮毂部分采用辐板式结构，中心预留与车桥半轴配合的安装止口，止口周围均匀分布螺栓安装孔，可与车桥法兰盘通过高强度螺栓实现刚性连接，安装孔的位置度公差控制在合理范围内，保证装配后车轮的回转精度，减少行驶过程中的径向跳动与端面跳动。设计过程中优先考虑了重载工况下的载荷传递路径，车辆的垂直载荷通过车桥法兰传递到轮毂辐板，再经轮辋分散到整个轮胎接地面，辐板与轮辋的连接部位做了圆弧过渡加强，避免应力集中导致的结构开裂；轮毂中心的轴承安装位预留了标准的轴承配合尺寸，可适配常规工程车辆的圆锥滚子轴承，满足径向与轴向的复合载荷承载需求。从安装边界来看，

　　轮辋的名义直径匹配对应规格的越野轮胎，轮胎充气后的断面宽度、整体外径符合对应吨位工程车辆的轮腔空间要求，转向时轮胎与轮罩、转向拉杆之间预留足够的安全间隙，不会出现运动干涉；轮毂的螺栓分布圆直径、中心止口尺寸与对应车桥的输出法兰完全匹配，不需要额外加工转接件即可完成装配，轮胎的额定载荷、充气压力参数与车辆的满载轴荷相匹配，可满足长时间连续作业的可靠性要求。在实际使用场景中，这类带深花纹的重载车轮相比普通公路轮胎，在坡度较大的非铺装路面起步、爬坡时不易打滑，在松软地面的接地比压更低，不容易出现陷车问题；轮辋的可拆卸结构也方便现场维修更换轮胎，不需要专用的大型扒胎设备即可完成轮胎拆装，适合野外作业场景的快速维护需求。

　　建模过程中对轮胎花纹的排布做了等距阵列处理，保证每个花纹块的受力均匀，轮辋与轮胎的配合面做了贴合校验，不存在装配间隙过大或过盈量超标的问题，轮毂上的安装孔、减重孔都做了倒角处理，避免应力集中，整体结构完全符合工程车辆行走部件的实际设计规范，可直接用于行走系统的结构校核、装配模拟以及相关教学演示场景。
