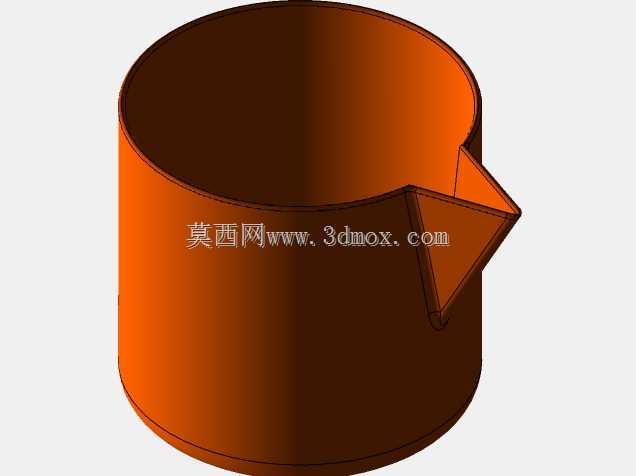

带导流口敞口圆柱金属储液罐体结构

　　在小型流体作业、实验室配液、车间工序间物料周转场景中，这类带侧置导流口的敞口圆柱罐体是出镜率极高的通用盛装部件，不同于承压密封储罐的设计逻辑，这类罐体的核心使用需求集中在敞口投料便捷、倒液无撒漏、放置稳定、易清洁几个维度，建模阶段需要先锚定实际使用的边界条件再推进结构细化。首先要明确罐体的安装与放置边界，这类罐体多为桌面放置或搁置于工序周转架上，底部设计为全平面贴合结构，无额外支脚，圆柱主体的直径与高度比控制在1:1.2左右，既保证放置时的重心稳定，不会因单侧导流口的重量导致侧倾，也能兼顾盛装容量，避免过高导致敞口状态下液体晃荡溢出。罐体侧壁采用等厚薄壁设计，壁厚根据盛装介质的密度调整，常规水基、油基介质下壁厚取1.

　　5-2mm即可满足刚性需求，不会因手持搬运产生形变，侧壁与底部的衔接处做内R角过渡，一方面避免直角位置的应力集中，提升冲压成型时的结构强度，另一方面也能减少清洁死角，避免介质残留积垢。侧置的导流口是整个结构的功能核心，设计时没有采用额外焊接导流嘴的方案，而是直接从罐体侧壁一体延伸出三角导流结构，导流槽的底面与罐体内壁最低点齐平，保证倒液时罐内残留液可以完全顺着导流口流出，不会在罐底积液；导流槽的两侧边做向上翻边处理，翻边高度与罐体侧壁壁厚保持一致，倒液时可以约束液流方向，避免液体顺着罐体侧壁往下淌，导流口的外端做收窄处理，收窄角度控制在15度左右，既可以让液流汇聚成束，也不会因为开口过小导致倒液时流速过慢产生憋流。

　　敞口端的边缘做卷边处理，卷边半径为壁厚的2倍，一方面可以消除薄壁切口的锐边，避免操作人员搬运时割手，另一方面卷边形成的环形加强筋可以提升敞口端的结构刚性，避免长期使用后敞口位置受磕碰产生圆度变形，影响后续如果需要配盖时的密封配合。建模过程中需要重点校验几个配合尺寸：导流口与罐体侧壁的衔接位置要做顺滑曲面过渡，不能出现台阶或锐角，否则倒液时液流会在台阶处产生分流，顺着外壁流淌；罐体的圆柱度公差要控制在0.5mm以内，保证放置在水平台面上时不会出现晃动；底部平面的平面度公差控制在0.2mm以内，避免放置时出现倾斜导致静置时液体从导流口意外流出。这类罐体的实际应用覆盖多个场景，小型规格的可以作为实验室的溶液配制容器，

　　中型规格的可以用于机加工车间的切削液临时盛装、周转，食品加工场景中更换为食品级材质后也可以用于酱料、饮品的临时盛装与转序，因为结构简单、成型难度低、功能实用性强，是通用盛装类零部件中非常典型的结构形式，建模时不需要额外添加冗余的加强筋或连接结构，所有结构设计都围绕盛装、倒液、放置三个核心功能展开，在保证结构强度的前提下尽可能简化成型工艺，降低生产制造成本。
