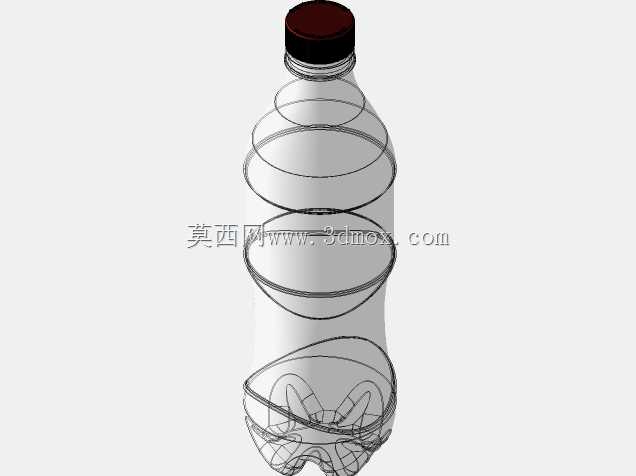

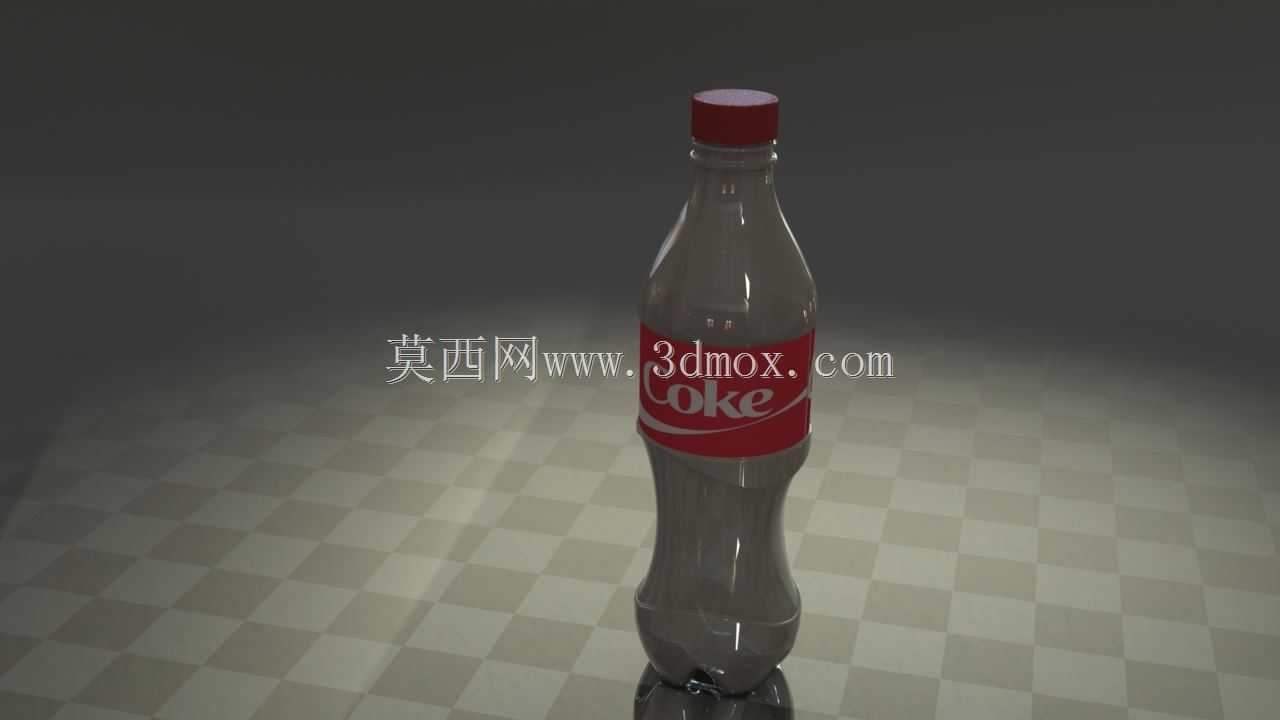

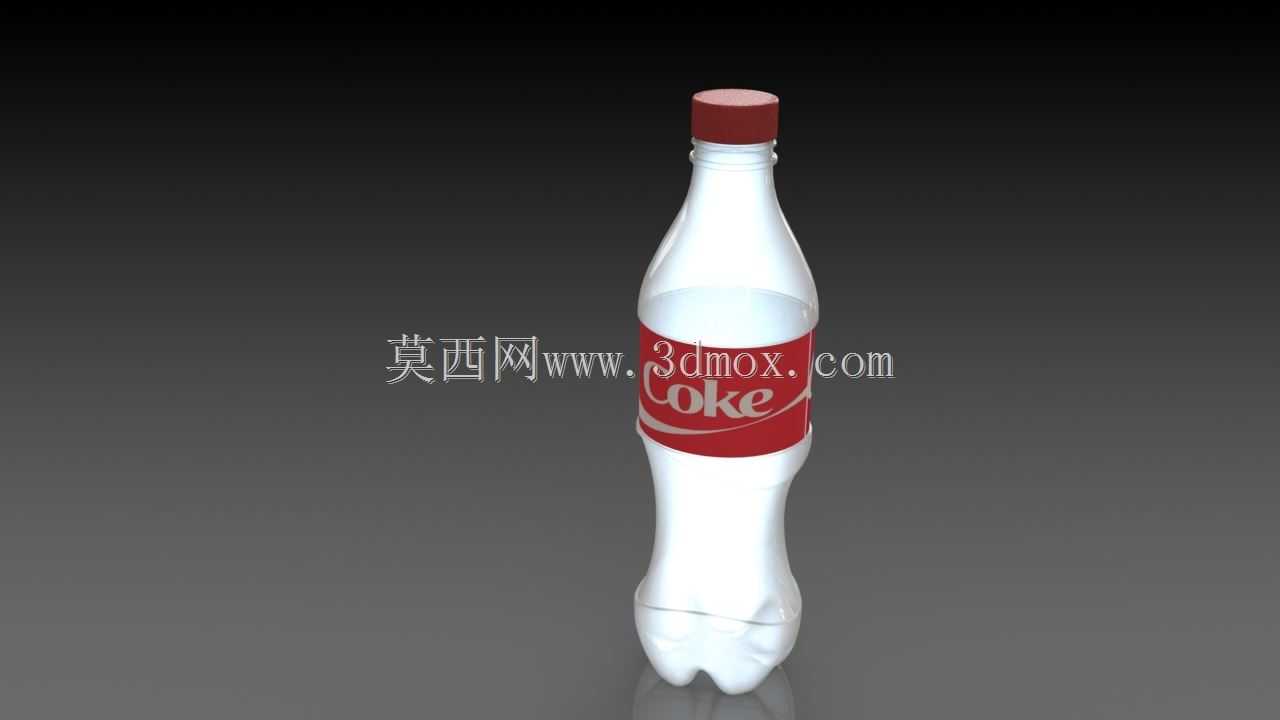

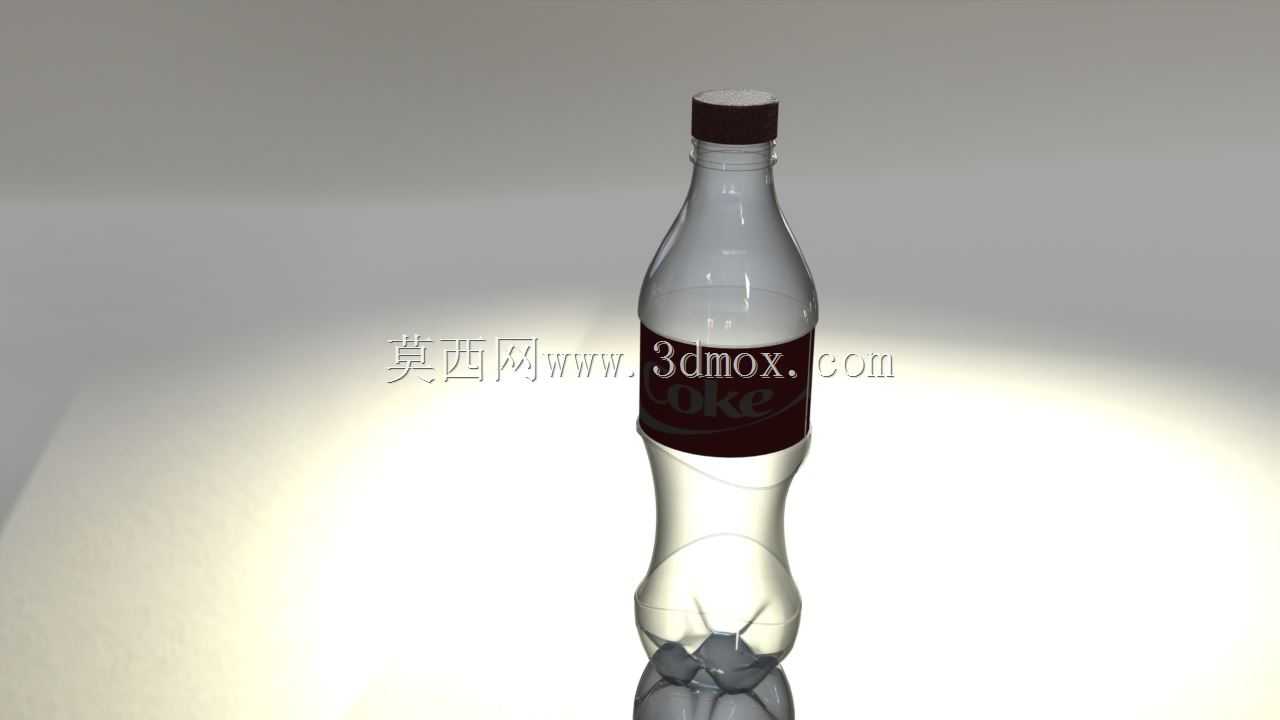

透明塑料可乐饮品包装瓶三维结构

　　日常快消饮品的灌装生产线中，PET透明塑料瓶是承载碳酸类饮品的核心包装载体，这款可乐瓶的三维结构完全贴合工业化高速灌装的产线适配要求，从瓶口螺纹的旋合公差到瓶底的支撑结构，每一处细节都对应实际生产环节的工艺约束。做这类包装结构建模的时候，首先要考虑的是吹塑成型的工艺可行性，瓶身的曲面过渡不能出现曲率突变的区域，否则吹塑过程中会出现壁厚不均的问题，轻则导致瓶身透光性出现差异影响外观，重则在灌装后承压时出现局部应力集中引发爆瓶风险。瓶身中部的标签贴合区域做了微凹的环带设计，这个结构不是单纯为了贴标定位，实际生产中套标机的导标条会卡在这个环带位置，保证标签在热收缩的时候不会出现上下偏移，同时环带的深度控制在0.3毫米以内，

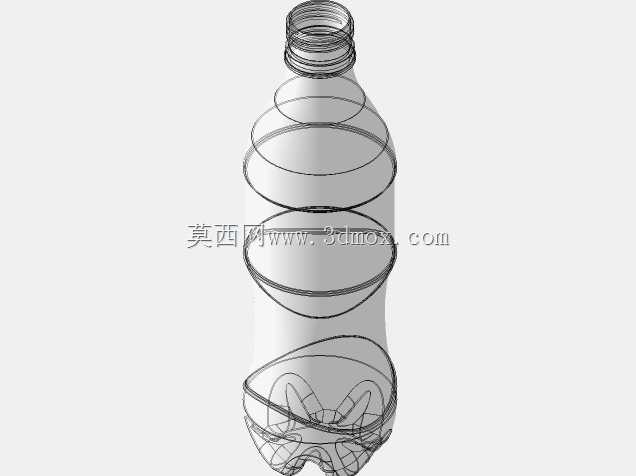

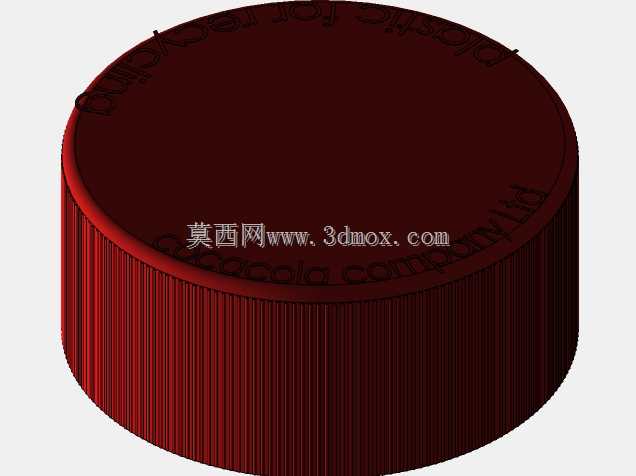

　　不会影响瓶身整体的通透视觉效果，也不会在堆叠运输的时候因为环带边缘的凸起造成相邻瓶身的刮擦划痕。瓶口部分采用的是标准PCO1881碳酸饮料瓶口结构，螺纹的导程、牙型高度都和市面通用的铝制防盗盖完全匹配，建模的时候特意预留了0.15毫米的密封过盈量，保证瓶盖旋紧后瓶口内塞和瓶口端面的密封压力足够，避免碳酸饮品的二氧化碳泄漏，同时防盗环的连接桥位置做了弱化处理，旋盖的时候连接桥能顺利断裂，同时不会在瓶口残留多余的塑料飞边。瓶身的握持区域做了内收的曲面弧度，这个弧度是按照成年人手掌握持的平均轮廓拟合的，单手握持的时候手指能自然贴合瓶身曲面，不会出现打滑的问题，同时这个内收结构也能提升瓶身的径向承压能力，

　　碳酸饮品内部的二氧化碳压力通常能达到0.4兆帕，合理的曲面弧度能把内部压力均匀分散到整个瓶身，避免局部应力过大导致瓶身鼓胀变形。瓶底的五瓣花瓣式支撑结构是碳酸饮料瓶的经典设计，建模的时候每个花瓣的弧度都经过受力校核，灌装后整瓶重量落在五个花瓣的支撑脚上，支撑脚的圆角半径控制在2毫米，既不会因为圆角太小导致应力集中开裂，也不会因为圆角太大造成站立不稳，同时花瓣之间的凹陷区域能在瓶身受热膨胀的时候提供形变余量，夏天运输过程中车厢内温度升高，瓶内压力上升的时候，瓶底能通过微小的形变释放压力，不会出现爆瓶或者底凸导致无法站立的问题。整个瓶身的壁厚分布是按照吹塑工艺的拉伸比设计的，瓶口部分因为要和瓶盖配合，壁厚控制在1.2毫米，

　　保证螺纹部分的结构强度，瓶身主体部分壁厚控制在0.3毫米，在满足承压要求的前提下尽可能减少原料用量，降低生产成本，瓶底部分因为要承受整瓶的重量以及落地冲击，壁厚控制在0.8毫米，保证跌落的时候不会出现底裂。在产线适配方面，整个瓶身的最大外径控制在66毫米，能适配常规的灌装机卡瓶板、输瓶导轨的尺寸，不需要对现有产线做任何改造就能直接投产，瓶身总高度控制在230毫米，能适配常规的纸箱包装、膜包机的包装尺寸，整箱堆叠的时候上层的重量能通过瓶肩部分均匀传递到下层瓶身，不会出现压塌的问题。建模过程中所有的曲面都做了G2连续处理，导入吹塑模具加工的时候不会出现刀路顿挫的问题，能保证模具加工出来的瓶身表面光滑无棱线，透明材质的光影效果均匀，不会出现光影扭曲影响产品外观。另外瓶肩部分的过渡弧度做了优化，灌装的时候液体顺着瓶肩内壁流下，不会因为流速太快产生大量泡沫，影响灌装精度，同时倾倒饮品的时候，瓶肩的弧度能控制液体的流出速度，不会出现液体喷溅的问题。
