新ELECLA50电机保护继电器结构设计

　　在工业电气控制场景里，电机作为拖动各类生产设备的核心动力源，其运行稳定性直接决定整条产线的作业效率，而电机保护继电器就是串接在电机主回路与控制回路之间的核心保护元件，这款新ELEC LA50型号的保护继电器，主要面向常规工业三相异步电机的过载、断相、三相电流不平衡等常见故障场景做保护触发，能在电机出现异常运行状态时快速切断控制回路电源，避免电机绕组因过热、缺相运行出现烧毁故障，降低设备停机维修的成本。

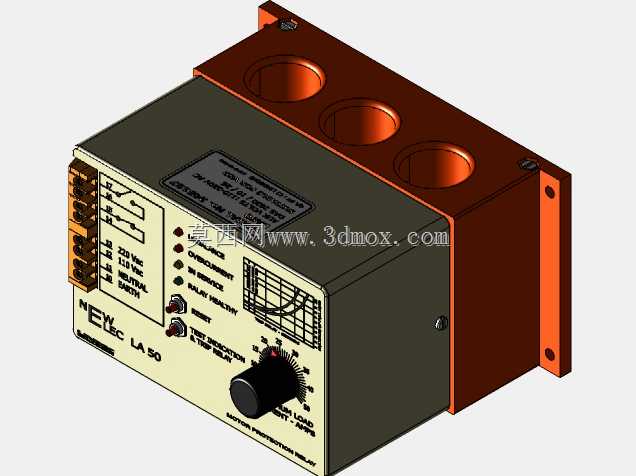

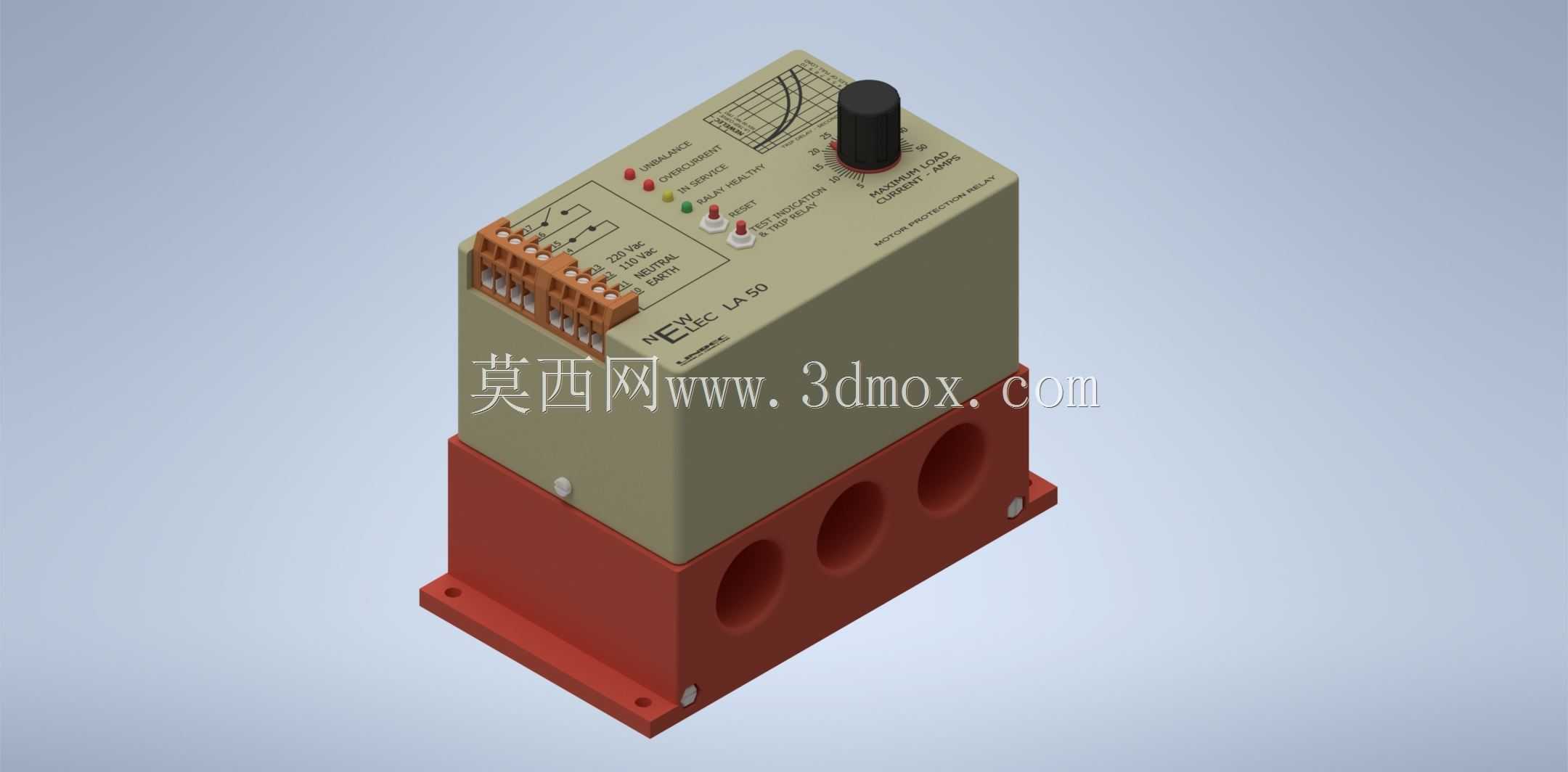

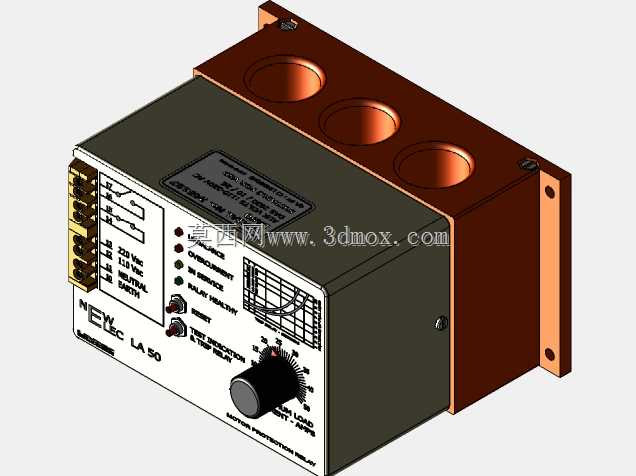

　　从结构设计思路来看，这款继电器采用分体式的壳体布局，红色部分为进线侧的穿线腔体，三个贯通的圆孔对应三相主回路的线缆穿入，不需要额外断开主回路线缆就能完成安装，这种设计能大幅降低现场安装的接线工作量，尤其适合在已有产线的设备改造场景中使用，不需要对原有主回路布线做大幅调整。穿线腔体侧边预留的两个带安装孔的固定耳，是用来将继电器固定在电控柜内的安装梁或者安装板上的，固定孔的间距符合常规低压电气元件的安装尺寸规范，能兼容市面上多数标准电控柜的安装布局，不需要额外做安装孔位的定制加工。

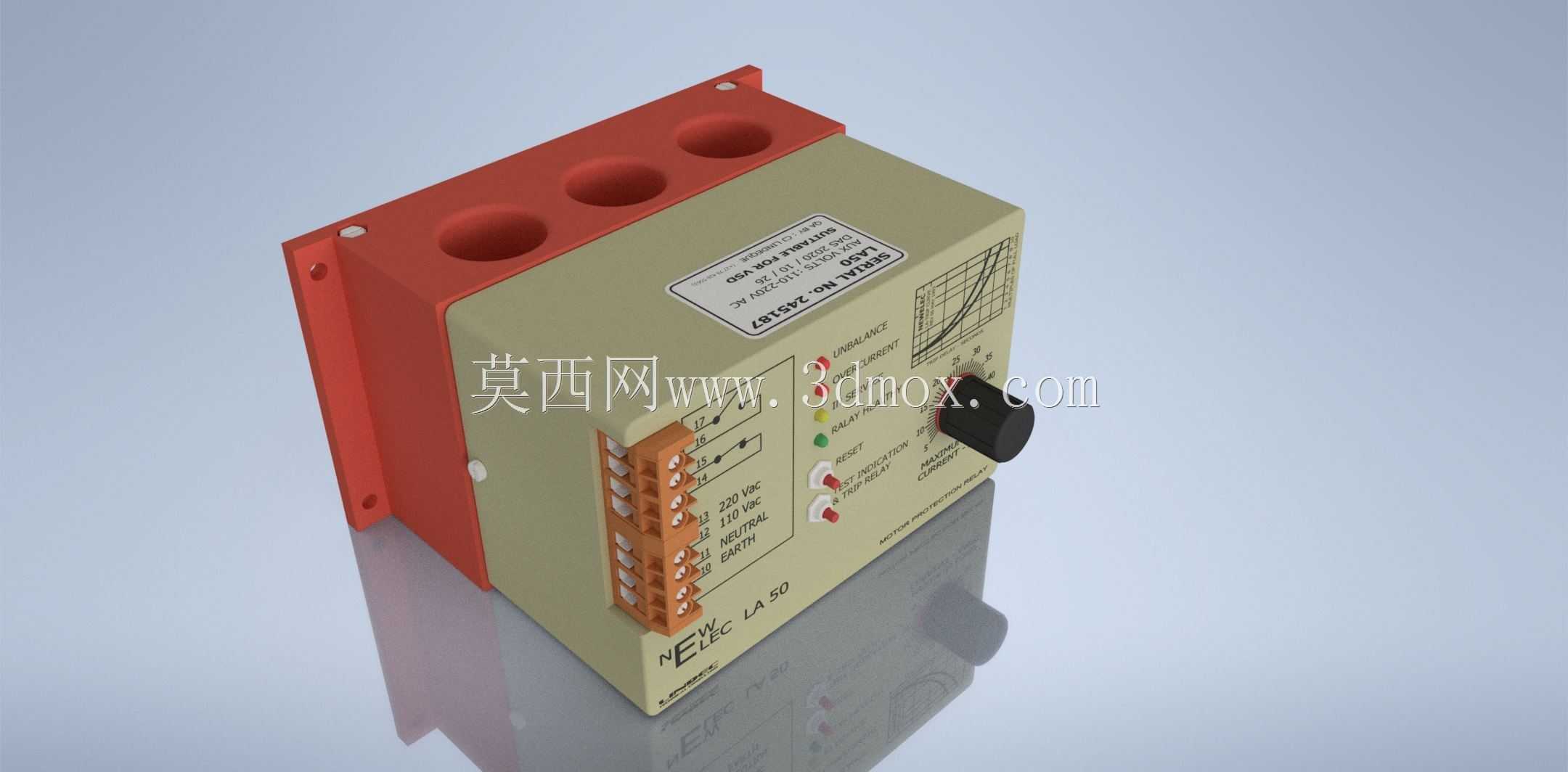

　　米灰色的主体腔体内部集成了电流采样、信号处理、动作触发的全部电路模块，正面的接线端子排采用分层排列的橙色端子，每个端子旁都印有清晰的接线标识，对应控制回路的电源输入、常开常闭触点输出、复位信号接线等不同功能，接线时能快速对应点位，减少接错线的概率。正面的操作区域设置了调节旋钮、状态指示灯与测试复位按钮，调节旋钮用来设定保护的电流动作阈值，能根据所保护电机的额定电流做精准匹配，不同颜色的状态指示灯分别对应电源接通、正常运行、故障触发三种状态，现场巡检人员不用借助额外测量工具，就能直观判断继电器的工作状态，测试按钮可以在设备停机检修时模拟故障触发状态，验证保护回路的动作可靠性，复位按钮则是在故障排除后，手动将继电器恢复到正常待机状态，部分场景下也可以根据需求设置为自动复位模式。

　　从安装边界来看，这款继电器的整体外形为方正的块体结构，穿线腔体的三个圆孔直径适配常规10平方及以下的主回路线缆，能覆盖多数中小功率三相电机的主回路线径需求，安装时需要在电控柜内预留出足够的接线空间，尤其是正面的接线端子区域，要预留出压线操作的空间，避免端子接线后与柜内其他元件出现干涉，侧面与其他电气元件的间距要满足低压电控设备的电气间隙要求，避免出现爬电距离不足的安全隐患。壳体的边角做了小圆弧过渡处理，没有尖锐的棱角，安装操作时不会划伤操作人员的手部，壳体表面的标签区域印有型号、接线示意图、参数范围等信息，即使长时间使用后标签磨损，端子旁的刻印标识也能为接线维护提供参考。

　　在实际应用中，这类电机保护继电器常和交流接触器、断路器配合组成电机的启动控制回路，断路器负责短路保护，继电器负责过载、断相等运行类故障的保护，两者配合形成完整的电机保护体系，相比传统的热继电器，这款电子式的保护继电器动作精度更高，电流设定值的偏差更小，不会因为环境温度变化出现动作阈值漂移的问题，能在环境温度波动较大的工业车间场景下稳定工作。其内部的电流采样模块是通过穿线孔内的电流互感器采集三相主回路的电流信号，不需要和主回路做直接的电气连接，隔离性能更好，能有效避免主回路的高压串入控制回路，提升控制回路的安全性。动作触发的延时特性可以匹配电机启动时的短时大电流特性，不会因为电机启动的冲击电流出现误动作，保证电机正常启动过程不受影响，而当电机出现长时间过载、某一相断线导致其余两相电流升高、三相电流偏差超过设定阈值时，继电器会在设定的延时时间内触发触点动作，切断接触器的线圈电源，让电机停止运行，从根源上避免电机故障进一步扩大。
