PCB板载欧姆龙G6L-1P直流继电器结构

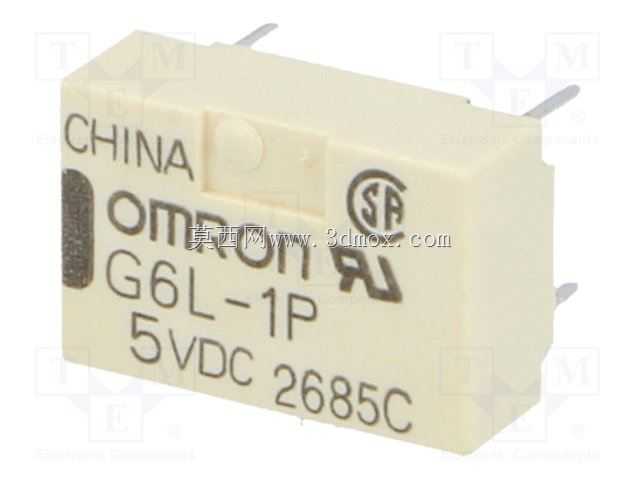

　　做工控板卡、小型测控装置的结构设计时，板载信号继电器的选型和装配间隙校核是绕不开的细节，这款G6L-1P型继电器是常用的小功率信号切换元件，主要用在低压直流信号回路的通断控制场景，比如小型PLC的IO输出通道、便携检测仪器的信号切换、消费类电控板的负载通断回路里，承担小电流回路的电气隔离与开关控制作用。

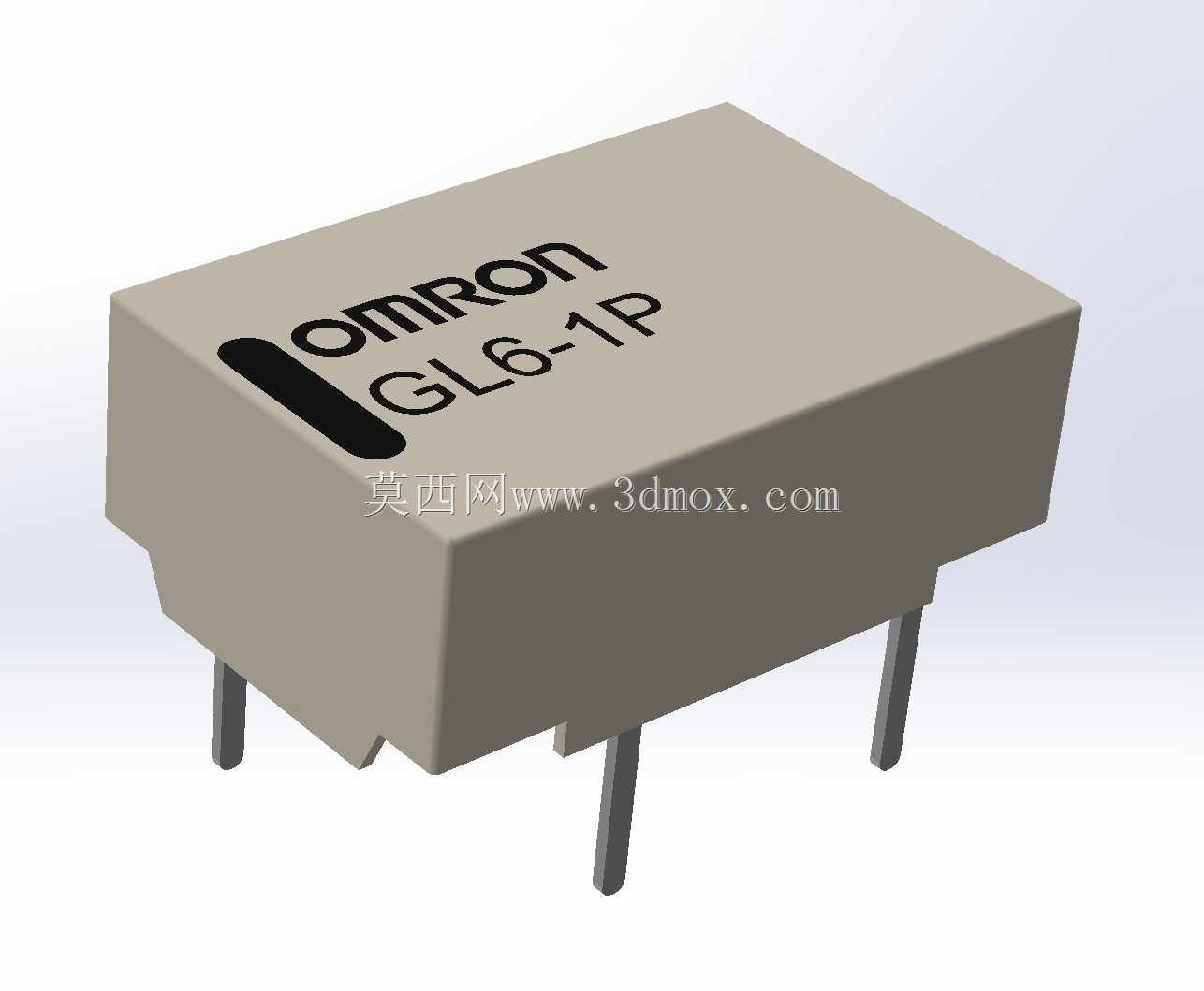

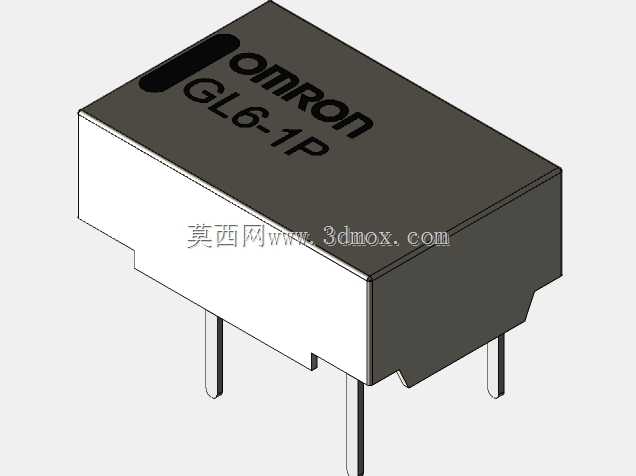

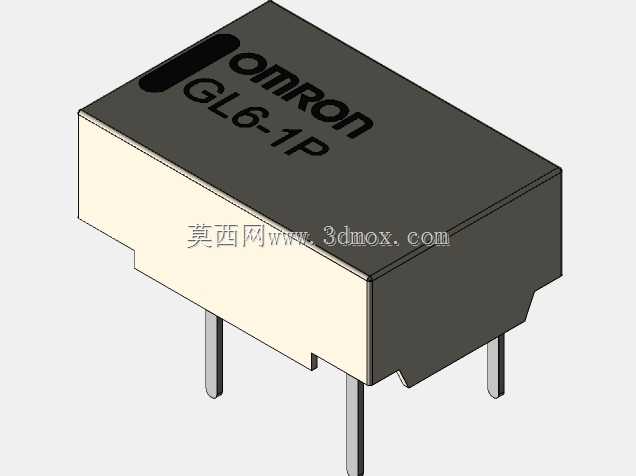

　　从实际装配的角度看，这款继电器采用直插式引脚设计，适配常规厚度的FR-4印制电路板安装，引脚间距符合标准PCB布线的孔位设计规范，建模时严格还原了引脚的直径、伸出长度以及引脚之间的相对位置，能直接导入PCB布局文件做干涉检查，避免结构设计时出现元件与板上其他接插件、贴片元件、散热结构的空间冲突。外形尺寸上，封装本体的长宽高参数控制在紧凑范围内，本体长度约10.6毫米、宽度约7毫米、本体顶面距PCB板面的高度约4.1毫米，这个尺寸参数在做板卡堆叠设计、机箱内部空间规划时可以直接作为安装边界参考，尤其是在紧凑式设备的结构设计中，这类小型继电器的高度尺寸直接影响上层板卡或者机箱盖板的最小安全间隙，建模时保留了本体表面的标识凸台细节，和实物的丝印标识位置一致，做整机装配可视化校验时能快速识别元件型号，方便生产环节的物料核对。

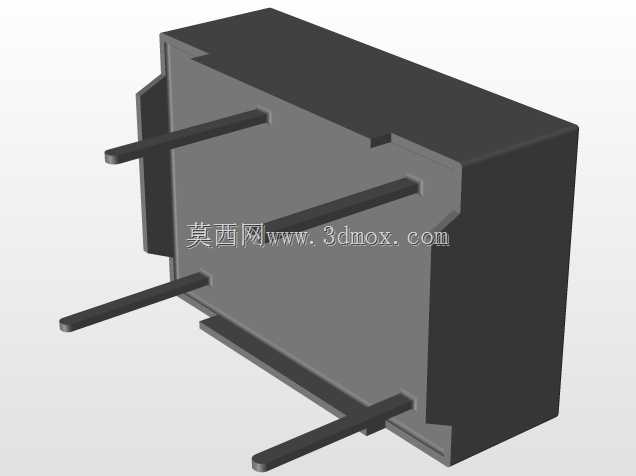

　　功能层面，这款继电器为单刀单掷常开型结构，采用直流线圈驱动，建模时没有简化本体的底部轮廓细节，包括本体底部与PCB板面之间的微小间隙、引脚根部的成型结构都做了还原，在做PCB板的三防漆涂覆、波峰焊治具设计时，这些细节能帮助工程师准确判断涂覆遮蔽范围、治具的避让空间，避免出现治具压伤元件、涂覆区域影响线圈绝缘的问题。设计思路上，整个模型优先保证安装接口和外形边界的准确性，没有做多余的内部结构简化失真，因为对于板级结构设计来说，继电器的内部线圈、触点结构不属于结构设计需要干涉校验的范畴，反而外部的安装尺寸、引脚位置、本体轮廓是影响整机结构可靠性的核心要素——比如在做振动工况下的板卡强度校核时，继电器的本体重量和安装位置会影响PCB板的固有频率计算，准确的外形和质量分布特性能让仿真结果更贴近实际工况，避免出现仿真通过但实际装机后板卡共振导致引脚脱焊的问题。

　　在实际选型应用中，这类小型信号继电器不能用来切换大功率负载，仅适用于小电流信号回路的控制，建模时还原的本体外形也能帮助工程师在做BOM可视化展示时，快速区分不同功率等级的继电器，避免物料选型混淆。另外，模型的本体棱角、倒角细节都和实物保持一致，在做产品的透明外壳展示、内部结构渲染时，能真实呈现板上元件的排布效果，不会因为模型过度简化导致展示效果和实际装机效果出现偏差。对于经常做小型电控设备结构设计的工程师来说，这类准确的通用元件模型能大幅减少重复建模的工作量，不需要每次选型后都手动测绘元件尺寸，直接调用就能完成布局校验，把更多精力放在整机结构的优化上，而不是耗费在通用元件的重复建模工作中。在做PCB的元件高度校验时，这个模型的顶面高度基准准确，能直接用来设置PCB设计软件里的元件高度限制规则，避免布局时出现超高元件和机箱结构干涉的问题，尤其是在多块板卡堆叠的设备里，每个板载元件的高度误差累积起来很容易导致装配间隙不足，准确的元件模型是避免这类设计失误的基础。
