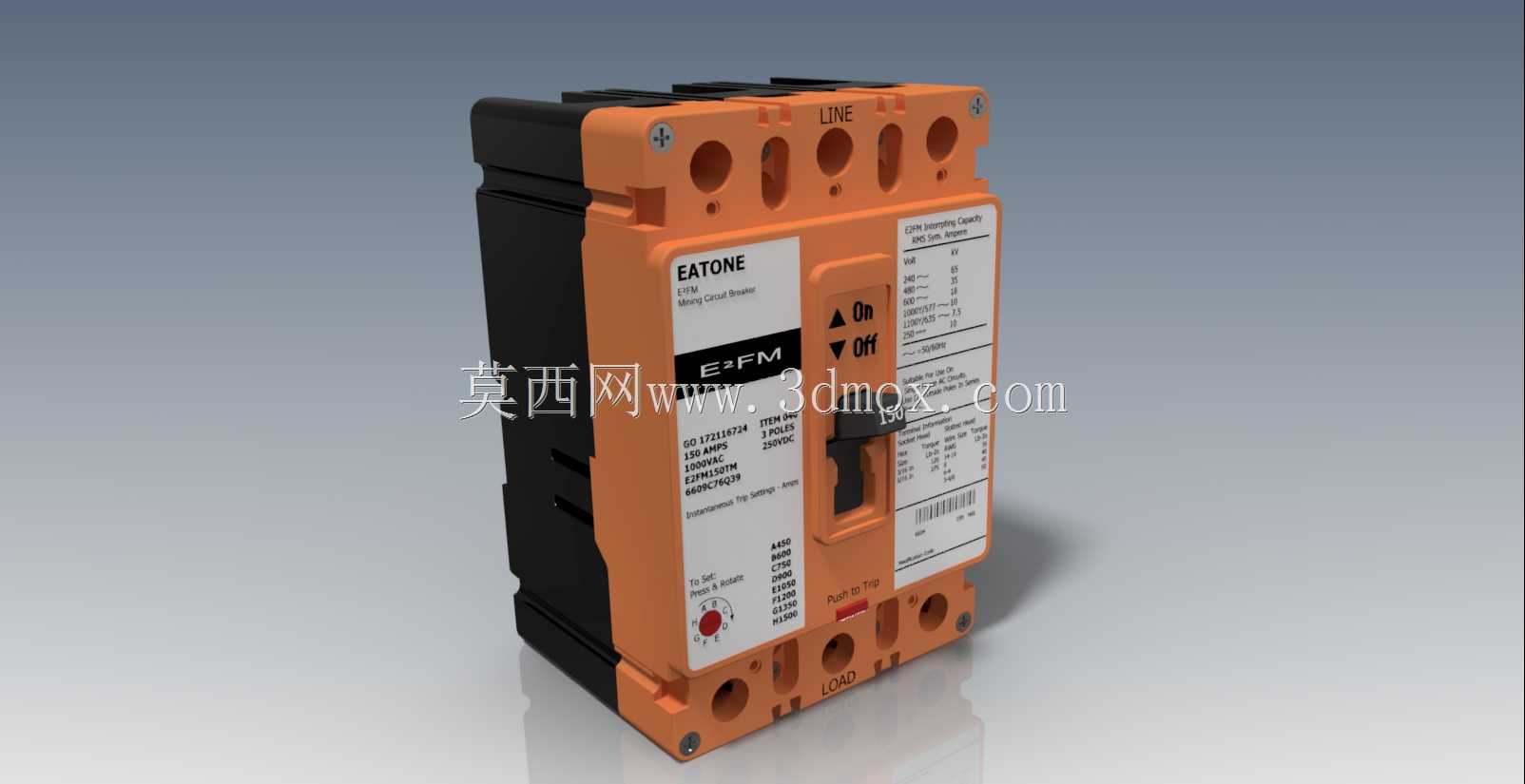

E2FM系列150A塑壳断路器结构设计

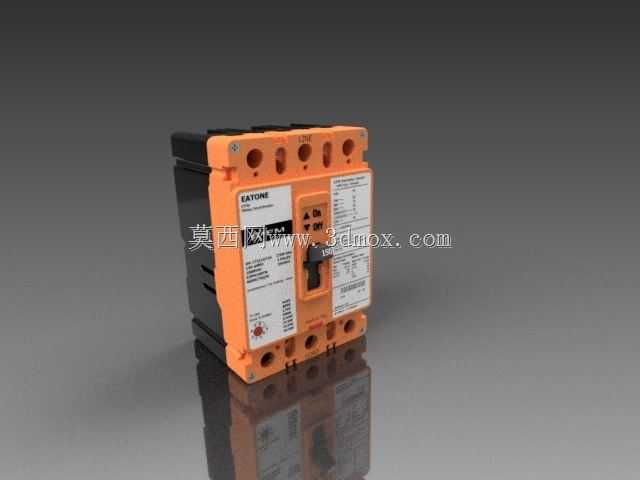

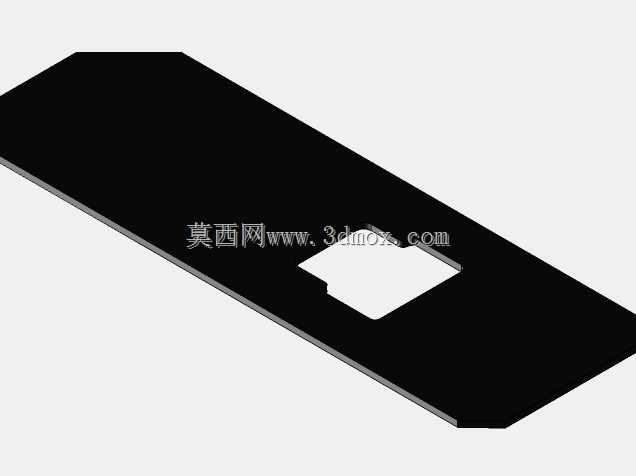

　　在低压配电系统的终端配电与支路保护场景中，塑壳断路器是承担过载、短路保护与线路通断控制的核心元件，本次呈现的150A额定电流、1000VAC额定电压等级塑壳断路器，主要面向工业厂房配电、光伏汇流支路、中型设备动力配电这类对分断能力、绝缘等级有较高要求的应用场景，区别于家用微型断路器，该类产品需要承载更高的工作电流，同时在系统出现短路故障时能够快速分断，避免故障电流烧毁后端设备、引发线路起火等安全事故。从实际使用需求出发，该断路器的结构设计首先围绕绝缘性能做了针对性布局，外壳采用高阻燃、高介电强度的热固性工程塑料材质，正面操作区域与接线端之间设置了凸起的绝缘隔挡，避免操作人员在带电操作时误触带电部位，同时相间也设置了独立的绝缘隔筋，

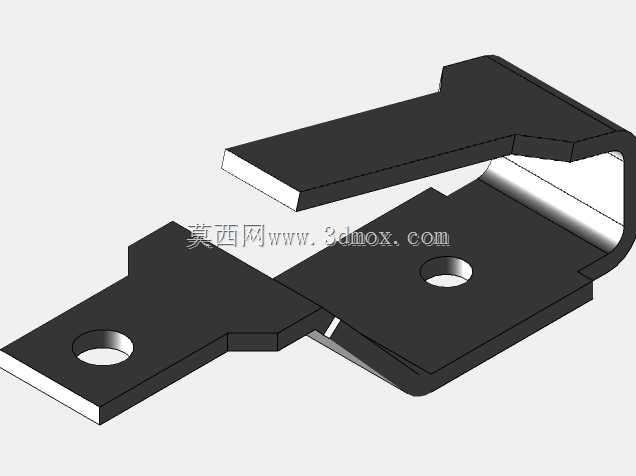

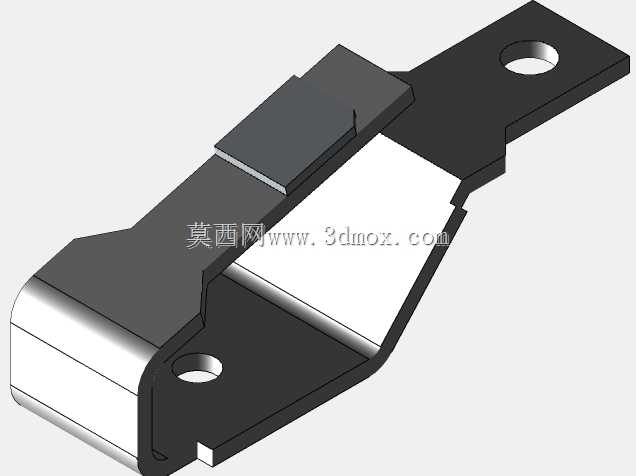

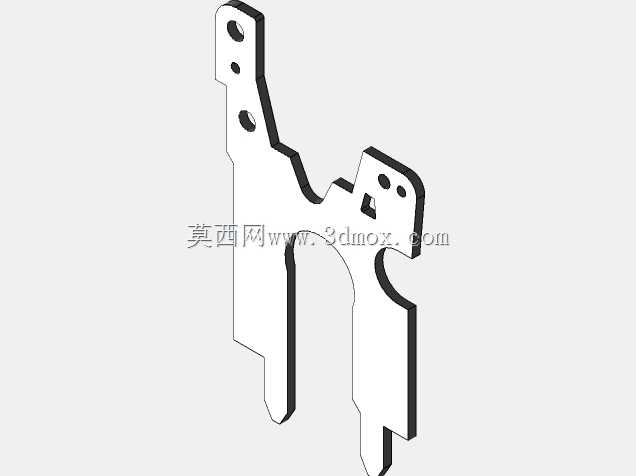

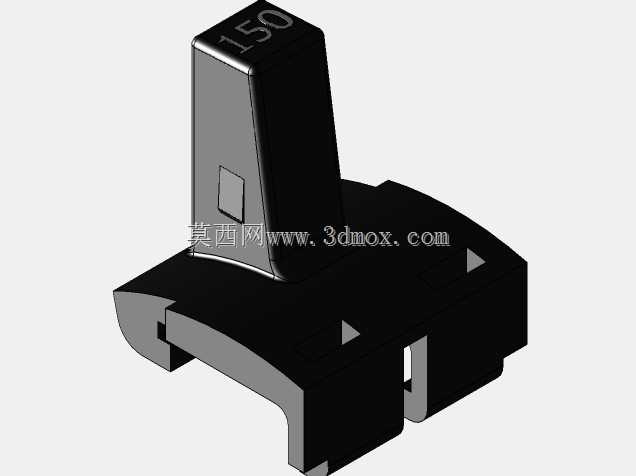

　　防止大电流分断时的电弧飞溅引发相间短路。主触头系统采用银基合金触头材质，能够承受150A额定电流下的长期温升，同时在短路分断时具备足够的抗熔焊性能，灭弧室采用多栅片切割结构，能够在分断短路电流时快速拉长、冷却电弧，将电弧电压快速提升至系统电压以上，实现故障电流的快速熄灭，分断过程中产生的高压气体通过外壳预设的排气通道定向排出，不会对周边安装的电气元件造成气流冲击。操作机构采用四连杆速通速断结构，不管操作人员手动分合闸的速度快慢，触头的闭合与分断速度都由机构弹簧力决定，避免慢分慢合导致的触头持续拉弧烧蚀，同时机构具备自由脱扣功能，当线路出现过载、短路故障时，即使操作人员手动按住操作手柄维持合闸位置，机构也会自动脱扣分断，

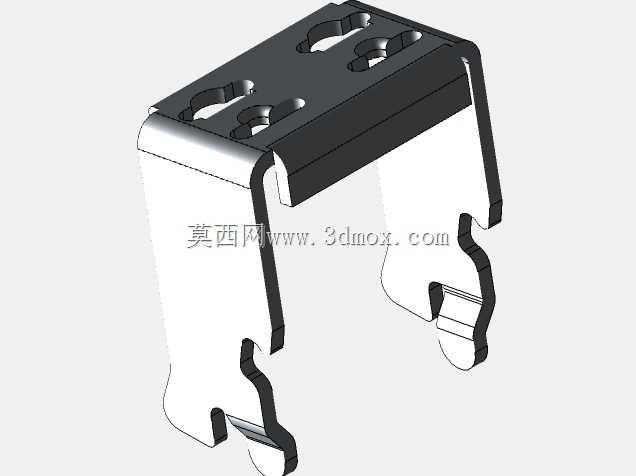

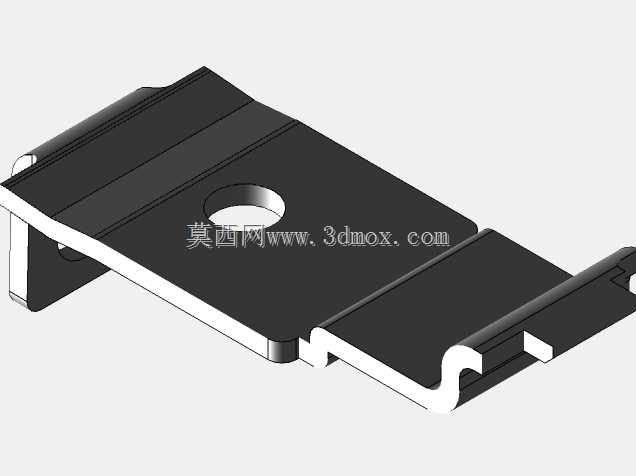

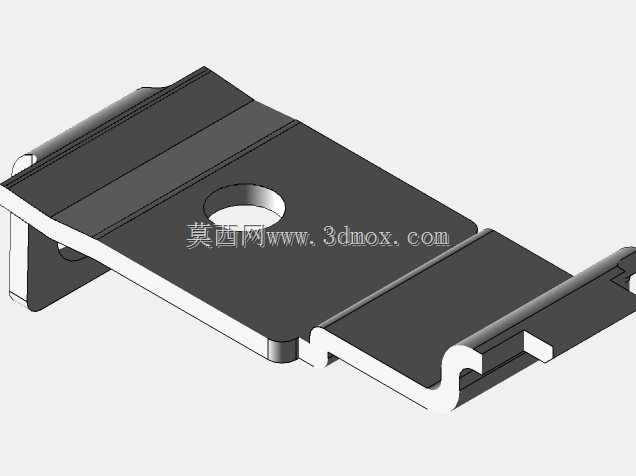

　　保证保护动作的可靠性。热磁脱扣单元作为核心保护部件，热脱扣部分采用双金属片受热弯曲的原理，当线路出现过载电流时，双金属片按照预设的反时限特性弯曲，推动脱扣机构动作，实现过载保护；磁脱扣部分采用电磁衔铁结构，当线路出现短路大电流时，电磁吸力瞬间克服弹簧反力推动衔铁动作，实现瞬时短路保护，两个保护单元的动作参数都在产品装配时完成校准，匹配150A额定电流下的保护特性要求。从安装适配角度来看，该断路器采用标准导轨安装加螺栓固定的双重安装结构，既可以适配标准配电柜内的35mm标准安装导轨快速卡装，也可以通过底部的安装孔采用螺栓固定，满足不同安装场景的固定需求；进出线端采用压线框式接线结构，能够适配对应线径的铜芯电缆，

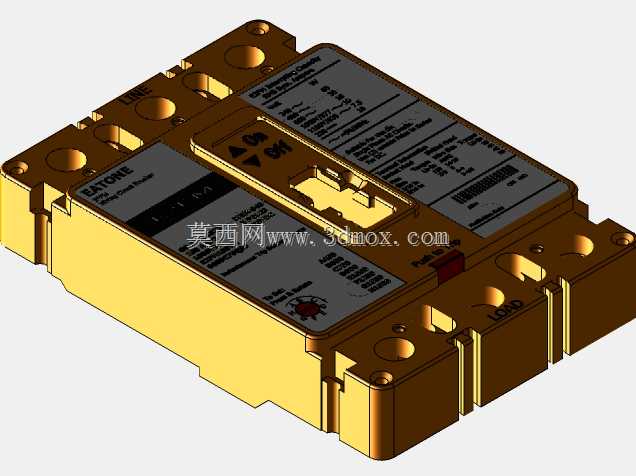

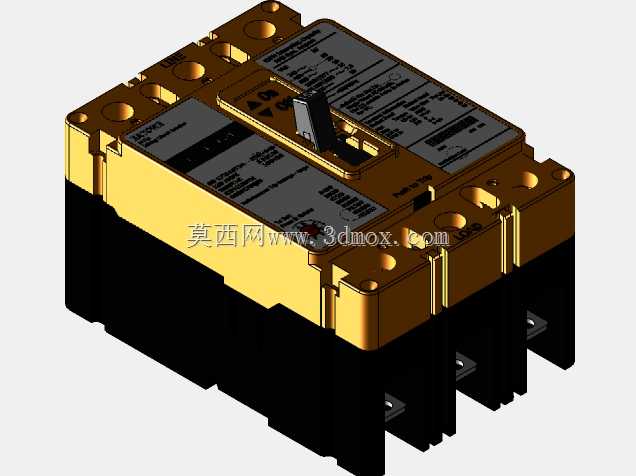

　　接线端子处设置了清晰的相序标识与扭矩提示，避免施工时接线错误、压接不牢导致的接触过热问题。外形尺寸方面，整体结构紧凑，宽度方向按照三相极数做了等距划分，高度与深度尺寸适配常规配电柜内的元件安装空间，操作手柄的突出高度预留了足够的操作间隙，即使柜内安装了相间隔板也不会影响正常的分合闸操作，正面的参数标识区域采用激光蚀刻工艺，长期使用不会出现标识磨损脱落的问题，方便后期运维人员识别产品参数与分合状态。在三维建模过程中，需要重点关注各运动部件的行程干涉问题，比如操作手柄的转动行程、触头的开距与超程、脱扣机构的动作间隙都需要按照实际装配公差做预留，同时外壳的分型面、安装卡扣的配合尺寸也要匹配实际注塑工艺的要求，避免模型在做装配仿真时出现干涉卡滞，接线端子的压线范围、安装孔的位置尺寸都需要严格对应实际安装规范，保证导出的工程图能够直接用于安装布局设计。
