金属按压式阀芯组件结构设计

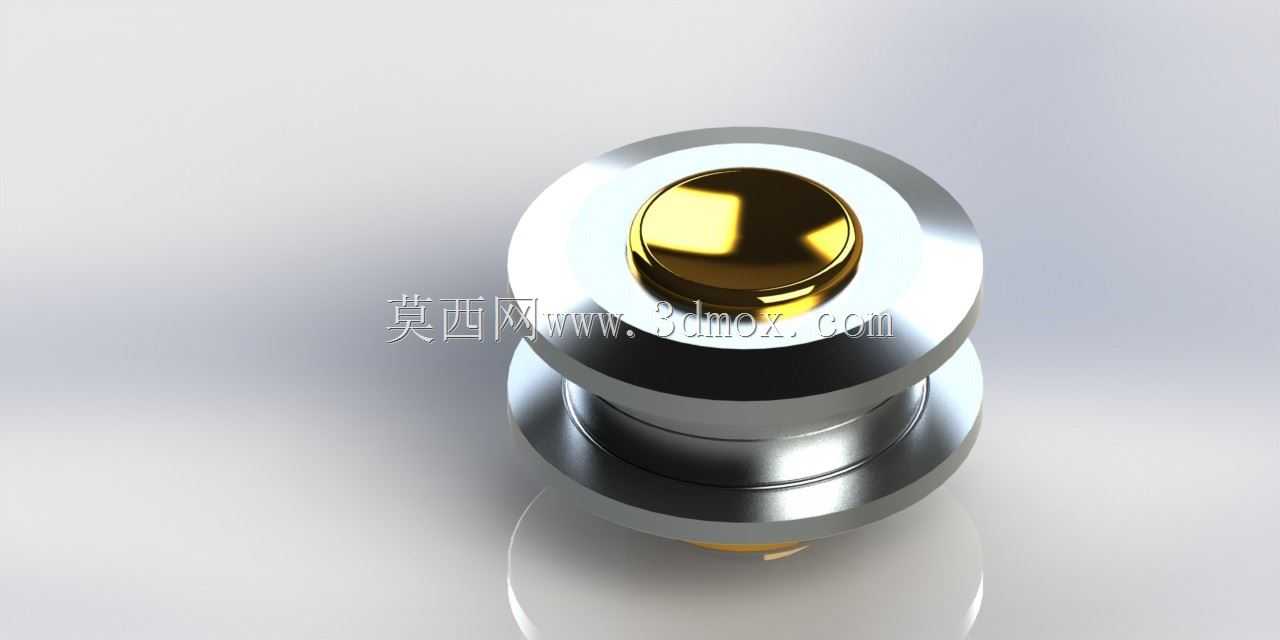

　　这款按压式金属阀芯组件，主要应用在民用供水终端、小型气动控制回路的通断控制场景，日常接触的面盆龙头、淋浴切换阀、小型气动工装的气路开关里，都能见到同结构部件的身影，核心作用是通过单次按压动作实现介质通路的开启与锁止，再次按压完成复位关闭，替代传统旋转式阀杆的多圈操作，降低终端用户的操作动作幅度，也能减少旋转密封件的长期磨损失效概率。从结构设计逻辑来看，整个组件采用同轴分层布局，最顶端的金色按压帽是用户直接接触的操作端，表面做了高光圆弧处理，边缘做了R0.8的圆角过渡，既避免操作时的锐边割手问题，也能在日常使用中减少污渍残留，圆弧面的设计也让按压时的受力方向自动对中，不会因为用户按偏导致内部卡滞。

　　按压帽下方的金属套筒是整个组件的主体支撑结构，外层采用亮面镀铬处理，中层做了环形凹槽用于安装O型密封圈，安装时这个凹槽会和安装基座的内壁配合，实现径向静密封，避免介质从组件外壁和安装孔的间隙渗漏。套筒内部集成了棘轮式锁止机构，这也是整个按压功能的核心，通过内部棘爪和导向槽的配合，第一次按压时棘爪滑入锁止槽位，保持阀芯开启状态，内部流道完全导通；第二次按压时棘爪沿导向斜面滑出，在复位弹簧的作用下阀芯回位，切断介质通路，这套机构的行程设计控制在4mm，既保证足够的密封面压紧量，也不会让按压行程过长导致操作手感偏硬。从安装边界来看，整个组件的最大外径为18mm，适配的安装基座开孔尺寸为18.2mm-18.5mm，安装时从基座上方穿入，

　　底部通过配套的锁紧螺母从下方紧固，安装后的外露高度为12mm，不会突出安装面过多影响周边部件布局。组件底部的介质接触端采用了陶瓷密封片配对结构，相比传统橡胶密封，陶瓷片的硬度更高，长期受水中杂质冲刷也不会出现划痕导致的渗漏，密封面的平面度控制在0.002mm以内，保证闭合时的密封性能，同时陶瓷片的摩擦系数更低，按压动作的阻力更小，长期使用也不会出现操作力变大的问题。设计过程中特意将所有易损件都做了模块化拆分，密封圈、复位弹簧、陶瓷密封片都可以单独拆卸更换，不需要整体更换整个阀芯组件，降低后期维护成本。考虑到应用场景的介质兼容性，和水、压缩空气接触的金属部件都采用了H59铜基材做镀铬处理，不会出现长期接触流体导致的锈蚀问题，

　　顶端的按压帽采用锌合金镀金处理，兼顾外观质感和抗腐蚀能力。在结构强度校核上，整个组件的侧壁厚度设计为2.5mm，能够承受1.6MPa的静态水压，满足民用供水系统的常规压力要求，内部弹簧采用304不锈钢材质，弹力曲线经过匹配，按压操作力控制在15N-20N之间，符合普通用户的操作力度习惯，不会出现按不动或者按压太轻容易误触发的问题。组件的同轴度公差控制在0.05mm以内，保证内部运动部件动作顺畅，不会出现偏磨导致的卡滞，各个配合面的粗糙度要求也做了区分，密封配合面的Ra值控制在0.8μm，运动配合面的Ra值控制在1.6μm，非配合面的Ra值控制在3.2μm，在保证性能的前提下平衡加工成本。实际装配时，各个部件采用过盈配合与卡扣连接结合的方式，不需要额外的粘接剂或者紧固件，装配工序简单，适合批量自动化生产，组装完成后会经过1.0MPa的气压密封性测试，保证无渗漏问题才会进入下一环节。
