法兰输入轴装式正交齿轮减速传动结构

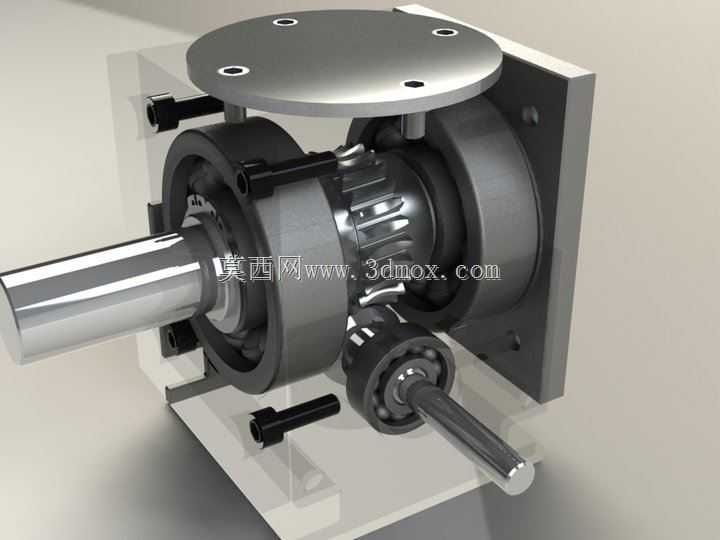

　　这套正交布置的齿轮减速传动结构，常配套在轻工输送、小型自动化生产线的动力输入端，用来匹配伺服或普通异步电机的高转速输出，把原动机的高转速低扭矩转化为作业端需要的低转速大扭矩，适配皮带线、小型辊道、间歇回转工作台这类对安装空间有严格限制的工况。从结构布局来看，输入端采用圆形法兰安装面，法兰面上均布4个安装通孔，能直接和标准B5法兰电机的止口配合定位，不需要额外制作过渡连接支架，能压缩动力单元的轴向安装尺寸，在设备侧装、仰装的狭小空间里也能完成布置。输入轴从法兰中心穿出，轴端做了标准平键槽，能直接和电机输出轴通过联轴器直连，也可以根据安装需求拆掉端盖直接套装在电机轴上，省去联轴器的装配误差累积。传动核心采用正交螺旋齿轮啮合的布局，

　　输入轴的主动齿轮和中间轴的从动齿轮呈90度交错布置，相比直齿锥齿轮传动，啮合重合度更高，传动过程中齿面接触是渐进式的，运行噪音更低，能承受的短时冲击载荷也更大，适合频繁启停的作业工况。中间轴两端采用深沟球轴承做径向支撑，轴承外圈直接嵌入箱体的镗孔内，孔肩做了精准的轴向定位，轴承内圈靠轴肩和轴用挡圈完成双向固定，装配时不需要额外调整轴承间隙，能降低现场装配的技术要求。输出轴从箱体侧方垂直伸出，轴端同样加工有平键槽，能直接安装链轮、同步带轮或者小模数齿轮，输出轴的支撑端采用双轴承跨距布置，能承受一定的径向载荷，避免带传动张紧力带来的轴端挠曲变形。箱体采用分体式结构，方形安装基座和圆形法兰端盖通过内六角圆柱头螺栓连接，结合面加工有密封槽，

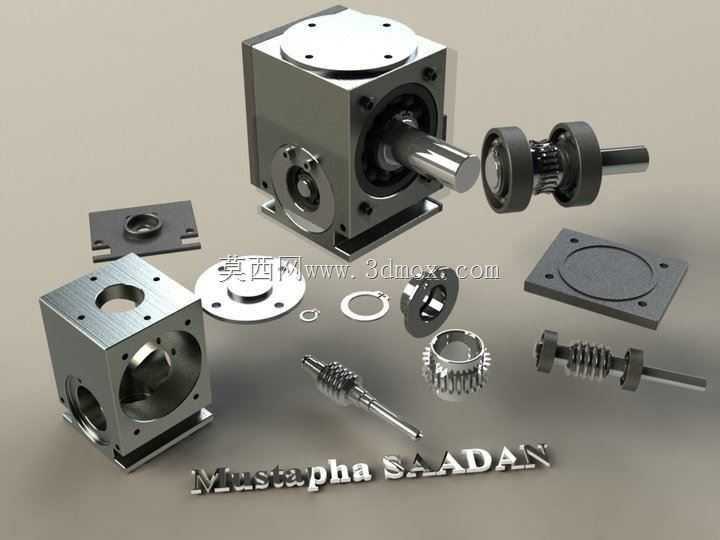

　　装配时嵌入O型密封圈就能达到IP54左右的防护等级，能适应车间多粉尘、少量切削液飞溅的作业环境。设计阶段优先考虑了装配工艺性，所有轴系零件都能从法兰端盖一侧依次装入，不需要在箱体侧面开设复杂的装配工艺孔，箱体的方形基座上预留了4个长条形安装孔，既可以通过螺栓把整个减速单元固定在设备机架上，也能在需要调整传动中心距的时候沿长孔方向微调位置，补偿机架加工带来的安装误差。齿轮参数匹配上，这套结构的减速比覆盖3到10的区间，适合单级减速的动力匹配场景，齿面采用调质处理，齿部高频淬火硬度达到HRC45-50，能保证长期运行的齿面耐磨性，正常润滑条件下的设计寿命能达到12000小时以上。润滑方式采用脂润滑，

　　装配时在齿轮啮合腔和轴承腔内填充足量的锂基润滑脂，不需要额外设置油标、放油螺塞等油润滑配件，后期维护只需要每隔一年补充一次润滑脂即可，能降低设备运维的工作量。从安装边界来看，整个结构的最大外轮廓尺寸控制在法兰直径120mm、箱体边长100mm、输入轴到安装面的突出长度45mm、输出轴伸出长度35mm的范围内，整体重量不到3kg，在小型自动化设备的动力布局中不会占用过多安装空间，也不会给设备机架带来额外的承重负担。实际选型应用时，只需要匹配对应功率的电机，核对输出轴的额定扭矩是否满足作业端的负载要求，确认法兰安装止口尺寸和电机匹配，就能直接完成配套，不需要对结构做额外的改型设计，能大幅缩短设备开发的设计周期。
