细长轴连接用开口销接头结构设计

　　在轻工输送设备、小型纺织机械、台式实验装置这类采用细长轴做动力传递的设备场景里，轴端与从动件的连接可靠性一直是结构设计里容易被忽略的细节点——很多设计人员习惯直接采用过盈配合或者顶丝固定，在设备频繁启停、存在小幅振动的工况下，过盈配合会因为轴件微变形出现松脱，顶丝则容易在交变载荷下磨平接触点，导致从动件打滑偏移，而这类开口销接头正是针对这类细长轴连接场景做的适配结构。

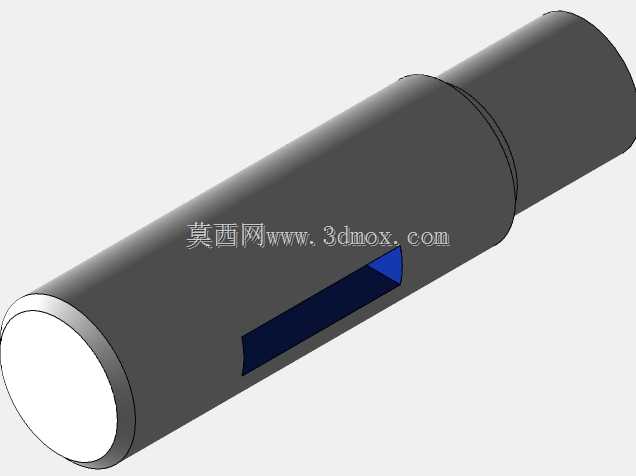

　　从实际功能来看，这个接头的核心作用是实现细长轴与外接负载件的周向+轴向双向固定，接头主体采用阶梯轴式结构，大直径段作为与外接件配合的安装基准，外圆面做了高精度的公差控制，能够直接插入从动件的预制安装孔内，小直径段则与动力输出侧的细长轴做插接配合，两段轴肩位置做了0.5mm的退刀槽处理，避免装配时轴肩与安装孔端面出现干涉，保证装配到位后两个配合面能够完全贴合，不会出现装配间隙导致的传动旷量。

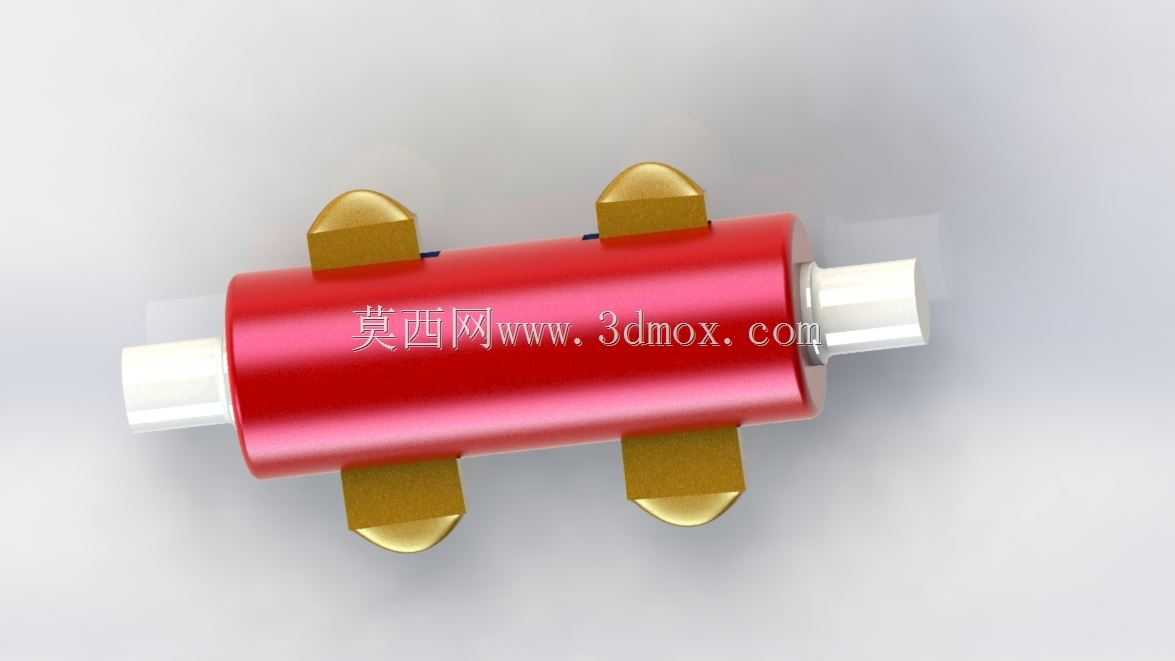

　　结构上最核心的设计是侧面的通长开口销槽，这个槽并非简单的开槽结构，槽的宽度与标准开口销的直径做了适配，槽的位置贯穿小直径段的配合区域，当细长轴插入接头小端的内孔后，对齐轴上预制的销孔，将开口销穿过接头的开槽与轴的销孔，掰开销脚即可完成锁定，这种结构相比传统的键连接，不需要在细长轴上加工键槽，避免了键槽带来的轴截面应力集中问题——要知道直径小于8mm的细长轴如果加工普通平键槽，轴的抗扭强度会下降40%以上，在频繁正反转的工况下很容易在键槽位置出现断轴故障，而采用这种开口销锁定的结构，轴上只需要钻一个径向的通孔，对轴的整体强度影响极小，同时开口销本身具备一定的弹性变形能力，能够缓冲小幅的轴向窜动，避免刚性连接带来的冲击载荷直接作用在轴件上。

　　在安装边界的设计上，这个接头的大端外圆直径控制在细长轴直径的2.2倍左右，既保证了接头本身的抗扭强度足够，不会在传递额定扭矩时出现断裂，也不会因为直径过大导致外接件的安装尺寸被迫放大，整体长度则根据配合长度做了匹配：小端与细长轴的配合长度取轴径的3倍，保证插接后的同轴度误差控制在0.02mm以内，避免高速转动时出现偏心振动；大端与从动件的配合长度取外接件安装孔深度的0.8倍，预留出少量的调整空间，方便装配时调整从动件的轴向位置。开槽的位置特意避开了轴肩的应力集中区域，槽的两端做了R0.3的圆角处理，避免开槽位置出现应力裂纹，在长期交变载荷下也不会从槽端位置发生断裂。

　　实际选型应用时，这类接头不需要额外做复杂的锁紧结构，装配时只需要将接头两端分别插入对应安装孔，对齐销孔后穿入开口销锁定即可，拆卸时只需要掰开销脚拔出开口销就能完成分离，维护便利性远高于过盈配合或者粘接的连接方式，尤其适合需要频繁调整传动位置、定期拆解维护的实验类设备、小型输送线的传动节点。在做三维建模时，这个结构的所有配合面都做了公差标注的适配，开槽的位置与销孔的同轴度做了约束，装配后不会出现开口销别劲、安装不到位的问题，外圆面的倒角全部采用1×45°的标准工艺倒角，既方便装配时的导向，也避免加工后锐边割伤装配人员。
